Opis
PRZEKRÓJ 20×20 mm
DŁUGOŚĆ 125 mm
PŁYTKA CCMT 1204rr
KĄT κr 75°

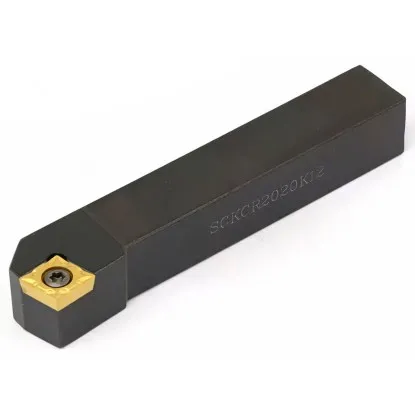

Specyfikacja techniczna noża tokarskiego SCKCR 20x20 K12
| Dane Techniczne | |
|---|---|
| Oznaczenie ISO | SCKCR 20x20 K12 |
| Wysokość trzonka (h) | 20 mm |
| Szerokość trzonka (b) | 20 mm |
| Długość całkowita (L) | 125 mm |
| Wysięg funkcjonalny (f) | 25 mm |
| Kąt przystawienia (κr) | 75° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | CCMT 1204rr |
| Kierunek skrawania | R — prawy |
| Producent | Varel |
Nóż tokarski SCKCR 20x20 K12 – do toczenia wzdłużnego i kopiowania
Profesjonalny nóż składany 20×20 mm na płytkę CCMT
Nóż tokarski SCKCR 20x20 K12 to profesjonalny nóż tokarski przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 20×20 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 75° umożliwia toczenie wzdłużne z podcinaniem, zachowując dobry dostęp do obrabianej powierzchni.
System mocowania śruba centralna (S) gwarantuje najwyższą powtarzalność pozycjonowania ostrza i prostotę wymiany płytki CCMT 1204rr. Pozytywna geometria płytki romb 80° z 4 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami CCMT 12 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Typowe zastosowania noża tokarskiego SCKCR 20x20 K12
Operacje skrawania:
| ▸ | Toczenie wzdłużne z kopiowaniem — kąt 75° zapewnia dobry dostęp do profilu obrabianego detalu |
| ▸ | Obróbka średnia i wykańczająca stali i żeliwa — pozytywna geometria CCMT zapewnia niskie siły skrawania |
| ▸ | Toczenie stożków zewnętrznych — obróbka powierzchni stożkowych i profilowych |
| ▸ | Podcinanie i obróbka wgłębień — mniejszy kąt κr pozwala na częściowe podcinanie |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność |
W zestawie
Zawartość opakowania SCKCR 20x20 K12
Zawartość opakowania:
| ✓ | Korpus noża SCKCR 20x20 K12 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca CCMT 1204rr (do dokupienia osobno) | — |
Kompatybilna płytka CCMT 1204rr
CCMT 1204rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka CCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 4 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SCKCR 20x20 K12
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona (±0,05 mm) |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (4 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SCKCR 20x20 K12
Do tego noża pasują płytki CCMT 1204rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 75° zapewnia dobry dostęp do profilu obrabianego detalu. Nadaje się do toczenia wzdłużnego, kopiowania profili i obróbki wgłębień.
Płytka CCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 4 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
