Opis
Nóż tokarski do gwintów zewnętrznych SEL 20x20-16 Varel
Oprawka lewa SEL-2020K16 na płytki wymienne 16 EL
| Dane techniczne | |
|---|---|
| Oznaczenie producenta | SEL-2020K16 |
| Rodzaj obróbki | Gwintowanie zewnętrzne |
| Wykonanie | Lewe (L) |
| Przekrój trzonka | 20x20 mm |
| Długość całkowita | 125 mm |
| Odległość ostrza od tyłu trzonka | 25 mm |
| Rodzina płytek | 16 EL (także 16 IR) |
| Rodzaje gwintów po dobraniu płytki | Metryczne M – 60° Rurowe walcowe G – 55° Zunifikowane UN – 60° Trapezowe Tr – 30° |
| Zakres skoków metrycznych | 0,5–3,5 mm Zależnie od dobranej płytki 16 EL |
| Zakres skoków trapezowych | 1,5–3 mm |

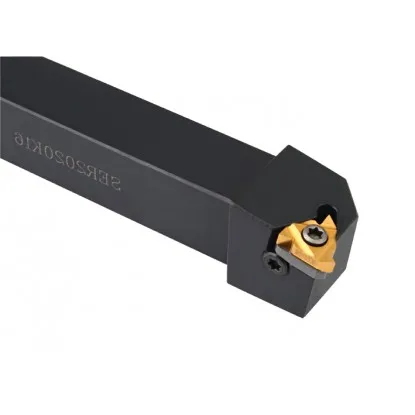

Zdjęcie przedstawia oprawkę SER-2020K16 w odbiciu lustrzanym.
Dane w tabeli dotyczą lewej oprawki SEL-2020K16.
Płytka widoczna na zdjęciu nie wchodzi w skład noża.
SEL-2020K16 – toczenie gwintów zewnętrznych w praktyce
Detal obraca się, a ostrze przemieszcza się wzdłuż jego osi
Nóż tokarski do gwintów zewnętrznych SEL 20x20-16 Varel to lewa oprawka do toczenia gwintów na wałkach, czopach i tulejach. Trzonek 20x20 mm mocuje się w odpowiednim imaku tokarskim. Dobierając odpowiednią płytkę 16 EL, wykonasz gwinty metryczne M i calowe UN o zarysie 60 stopni oraz rurowe walcowe G o zarysie 55 stopni.
Zakres skoków metrycznych wynosi 0,5–3,5 mm, zależnie od dobranej płytki. Dla gwintów calowych G i UN dobierz płytkę do zarysu oraz liczby zwojów na cal (TPI). Przykład: gwint G 1/2 ma 14 zwojów na cal i mieści się w zakresie płytki 16 EL AG55 (48–8 zwojów na cal). To nóż składany: po zużyciu ostrza wymieniasz tylko płytkę, a korpus zostaje.
Średnicę gwintu wyznacza obrabiany wałek, a nie oprawka. Tą samą płytką 16 EL 3.5 ISO wykonasz więc np. M30 x3,5 i M33 x3,5. Dlatego nóż do gwintów zastępuje zestaw narzynek przy gwintach drobnozwojnych i dużych średnicach.
Schemat poglądowy. Nóż lewy, gwint lewy, posuw w stronę konika.
Jak pracuje nóż do gwintu zewnętrznego?
W kolejnych przejściach płytka pogłębia ten sam zarys. Posuw pozostaje zsynchronizowany z obrotem wrzeciona. Przy gwincie jednozwojnym przesunięcie noża na jeden obrót odpowiada skokowi gwintu.
Nóż lewy ma lustrzaną budowę i pracuje z płytkami 16 EL. Służy przede wszystkim do gwintów lewych. Kierunek powstającego gwintu zależy także od ustawienia narzędzia, obrotów wrzeciona i kierunku posuwu.
Płytki 16 EL – dobór zarysu i skoku gwintu
Jedna oprawka, różne zadania po dobraniu odpowiedniej płytki
Pełny profil 16 EL ISO
Płytka pełnoprofilowa, np. 16 EL 1.5 ISO, jest przeznaczona do konkretnego skoku. Obrabia boki, dno i wierzchołek gwintu. Dla innego skoku potrzebujesz właściwego wariantu płytki.
Przykład: zarys metryczny, skok 1,5 mm.
Profil częściowy 16 EL AG60
Płytka o częściowym profilu, np. 16 EL AG60, obsługuje skoki 0,5–3 mm (48–8 zwojów na cal). Nie wykańcza wierzchołków gwintu. Średnicę zewnętrzną detalu należy wcześniej przygotować odpowiednim narzędziem.
Dobór: zarys, zakres skoków i gatunek płytki.
Płytkę pełnoprofilową wybierz przy serii jednego gwintu. Wierzchołek powstaje razem z bokami, bez osobnej operacji, a zarys jest powtarzalny. Płytka AG60 o zarysie 60 stopni lub AG55 o zarysie 55 stopni obsłuży kilka skoków, więc przyda się przy krótkich seriach i pojedynczych detalach. Wierzchołek zależy wtedy od wcześniej wytoczonej średnicy, dlatego kontrola zarysu jest słabsza. Oprawka lewa przyjmuje też płytki 16 IR, które mają ten sam kształt co 16 EL. Z płytką 16 EL TR wykonasz gwint trapezowy Tr o skoku 1,5–3 mm.
Końcowe „16” oznacza rozmiar płytki, a nie średnicę wykonywanego gwintu. Zarys i skok gwintu zależą od dobranej płytki 16 EL. Płytek 11 EL i 16 IL nie stosuje się jako bezpośrednich zamienników. Pełny profil płytki 16 IR odpowiada gwintowi wewnętrznemu, dlatego do gwintu zewnętrznego wybieraj płytki 16 EL.
Gwintowanie nożem na tokarce – ustawienie i posuw
Krótki wysięg, prawidłowa wysokość ostrza i synchronizacja ruchu
Ustaw wierzchołek ostrza na wysokości osi wrzeciona. Sprawdź ustawienie zarysu płytki względem osi detalu. Ogranicz wysięg trzonka, aby zmniejszyć podatność na drgania. Przed montażem usuń wióry z gniazda i powierzchni podparcia.
Prędkość skrawania oraz liczbę przejść dobierz do płytki, materiału i sztywności zamocowania. Sam korpus SEL nie wyznacza parametrów dla stali, stali nierdzewnej czy aluminium.
Nóż tokarski do gwintów zewnętrznych SEL 20x20-16 Varel wymaga imaka na trzonek 20x20 mm, w którym poprawnie ustawisz wysokość ostrza. Przy wyborze sprawdź również przestrzeń wokół obrabianej części. Długość całkowita 125 mm opisuje korpus, a nie dopuszczalny wysięg roboczy. Ostateczny wymiar gwintu kontroluj zgodnie z wymaganiami rysunku detalu.
Posuw dla skoku 1,5 mm
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Przy gwincie jednozwojnym narzędzie przesuwa się wzdłuż osi o 1,5 mm na każdy obrót wrzeciona.
Posuw na obrót:
fn = P = 1,5 mm/obr.
Przykład: obroty wrzeciona n = 400 obr./min
vf = n × P = 400 × 1,5
600 mm/min
Prędkość posuwu
400 obr./min to przykład obliczeniowy, nie zalecane parametry obróbki. Cykl gwintowania wymaga synchronizacji posuwu z wrzecionem.
Toczenie gwintu nożem tokarskim – dojazd, przejście i wycofanie
Każde przejście to te same cztery ruchy, za każdym razem nieco głębiej
Gwint powstaje w kilku przejściach. W każdym z nich nóż wykonuje ten sam cykl czterech ruchów, a płytka 16 EL wchodzi za każdym razem nieco głębiej, aż zarys osiągnie pełną głębokość. Schemat pokazuje jedno przejście lewego noża SEL przy gwincie lewym, z posuwem w stronę konika.
Cykl jednego przejścia
Schemat poglądowy, widok z góry. Linia czerwona – ruch roboczy, płytka skrawa. Linie przerywane – ruchy szybkie bez skrawania.
1
Dojazd
Nóż rusza z punktu startu w rowku przy stopniu i dosuwa się prostopadle do osi na głębokość tego przejścia. To ruch szybki, bez skrawania.
2
Przejście robocze
Płytka skrawa, przesuwając się wzdłuż osi w stronę konika. Na każdy obrót wrzeciona nóż przesuwa się o skok gwintu P, np. 1,5 mm.
3
Wycofanie
Za czołem wałka płytka wychodzi z materiału, a nóż szybko odsuwa się od osi.
4
Powrót
Odsunięty nóż wraca szybko do punktu startu w rowku. Kolejne przejście zaczyna od nieco głębszego dosuwu.
Nóż lewy zaczyna gwint od strony stopnia, dlatego rowek przy stopniu jest miejscem startu. Mieści wierzchołek płytki i krótki dobieg, na którym posuw zrówna się ze skokiem, zanim płytka wejdzie w materiał. Głębokość gwintu metrycznego wynosi ok. 0,61 × P, czyli ok. 0,92 mm przy skoku 1,5 mm. Rowek wykonaj głębszy niż gwint i szerszy niż 1,05 × P, czyli ok. 1,6 mm, bo oprócz płytki mieści też dobieg.
Dosuw noża i liczba przejść przy toczeniu gwintu
Kierunek dosuwu decyduje o tym, która krawędź płytki skrawa
Dosuw to ruch, którym płytka wchodzi głębiej przy kolejnym przejściu. Od jego kierunku zależy, która krawędź płytki skrawa i jak odpływa wiór. Na rysunkach czerwone linie pokazują kolejne położenia wierzchołka płytki, a strzałka – kierunek dosuwu. Cyfry 1–5 i coraz ciemniejsze pasy oznaczają kolejne przejścia, czyli warstwy materiału zdjęte w każdym z nich. Pogrubiona linia pokazuje krawędź płytki, która skrawa.
Dosuw promieniowy
Płytka wchodzi prosto w stronę osi i skrawa obiema krawędziami. To najprostsza metoda. Sprawdza się przy drobnych skokach, materiałach o krótkim wiórze i materiałach utwardzonych.
Dosuw po zmodyfikowanej flance
Nóż przesuwa się ukośnie wzdłuż flanki, czyli boku zarysu, pod kątem o kilka stopni mniejszym niż 30°. Skrawa głównie jedna krawędź, a druga nie trze o bok gwintu. Producenci wskazują tę metodę jako pierwszy wybór przy większości gwintów.
Dosuw naprzemienny
Nóż na zmianę przesuwa się wzdłuż jednego i drugiego boku zarysu, więc obie krawędzie zużywają się równomiernie. Metoda pomaga przy dużych skokach i materiałach o długim wiórze. Wymaga programu, który nie na każdej tokarce jest dostępny.
Liczbę przejść dobierz do skoku i materiału. Dla skoku 1,5 mm katalogi producentów płytek podają 5–11 lub 6–10 przejść, a im twardszy materiał, tym więcej przejść. Pierwsze przejście jest najgłębsze, a każde następne płytsze, dzięki czemu przekrój wióra pozostaje podobny. Ostatnie przejście nie powinno być płytsze niż ok. 0,05 mm, bo krawędź zacznie trzeć zamiast skrawać.
SEL 20x20-16 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem oprawki
Oprawka przyjmuje lewe płytki do gwintowania zewnętrznego z rodziny 16 EL, np. 16 EL AG60 i 16 EL AG55. Pasują do niej także płytki 16 IR o tym samym kształcie, np. 16 IR AG60 o częściowym profilu. Wybierz zarys, skok i gatunek odpowiedni do zadania.
Do 3,5 mm w gwincie metrycznym, np. M30 x3,5 i M33 x3,5 z płytką 16 EL 3.5 ISO. W gwintach calowych płytki 16 EL AG60 i 16 EL AG55 obejmują do 8 zwojów na cal.
Tak, po założeniu płytki 16 EL TR. Oprawka wykona gwint trapezowy Tr o skoku 1,5–3 mm, np. Tr 10x2 lub Tr 12x3. Zarys trapezowy ma kąt 30 stopni.
Tak, po założeniu płytki do rowków 16 IR/EL. Pasuje ona do lewych oprawek zewnętrznych SEL rozmiaru 16, więc nie potrzebujesz osobnego noża. Szerokość płytki dobierz do szerokości rowka z rysunku detalu, a dopuszczalną głębokość sprawdź w karcie płytki.
