Opis
Dane techniczne płytki do gwintów calowych wewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 55 stopni |
| Typ płytki | Gwint Calowy Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 0,5 do 3,0 mm |
| Zastosowanie | G1/16, G1/8, G1/4, G3/8, G1/2, G5/8, G3/4, G7/8, G1, G1.1/8, G1.1/4, G1.1/2, G1.3/4, G2 |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

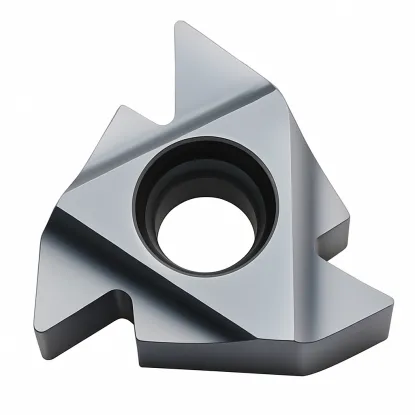

Płytka do gwintów calowych wewnętrznych 16 IR AG55
Płytka do gwintów 16 IR AG55 MTA to zaawansowane narzędzie do obróbki wewnętrznej. Realizuje gwinty calowe wewnętrzne prawe w zakresie 0,5-3,0 mm skoku na tokarce. Kąt 55 stopni profilu AG55 odpowiada wymogom gwintów rurowych G. Zgodność z normą DIN ISO 228 zapewnia precyzję połączeń rurowych.
Obsługuje również gwinty Whitwortha BSW i BSF o identycznej geometrii kąta. Właściwa oprawka przekształca narzędzie w płytkę zewnętrzną lewą. MTA to węglik premium zapewniający jakość wykończenia powierzchni. Optymalne narzędzie dla warsztatów wymagających elastyczności w zakresie gwintów calowych.
Najważniejsze zalety płytki 16 IR AG55 MTA
- Horn MTA gwarantuje doskonałą jakość powierzchni i stabilność wymiarową gwintu
- Profil uniwersalny AG55 zastępuje wiele narzędzi o pełnym profilu
- Zastosowanie do gwintów rurowych G oraz Whitwortha BSW, BSF
- Zakres 0,5-3,0 mm pozwala na obsługę większości standardowych gwintów calowych
- Dwufunkcyjność jako narzędzie wewnętrzne prawe lub zewnętrzne lewe
Płytka doceniana w profesjonalnym gwintowaniu wewnętrznym na tokarce instalacji przemysłowych. Hydraulika, pneumatyka, rurociągi to kluczowe obszary zastosowań w przemyśle. Serwisy techniczne zyskują przez posiadanie jednego uniwersalnego narzędzia do różnych zadań. Gatunek MTA zapewnia powtarzalność wymiarową w produkcji seryjnej elementów. Zainwestuj w rozwiązanie Horn dla najwyższej jakości gwintów calowych wewnętrznych.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR AG55
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 0,5 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Najczęściej zadawane pytania
1. Do jakich gwintów przeznaczona jest płytka 16 IR AG55 MTA?
Płytka obsługuje gwinty calowe wewnętrzne G według DIN ISO 228 priorytetowo. Profil AG55 o kącie 55 stopni działa w zakresie skoków 0,5-3,0 mm. Dodatkowo wykonuje gwinty Whitwortha BSW i BSF o identycznym kącie. Uniwersalność profilu częściowego eliminuje konieczność posiadania wielu płytek.
2. Jakie są zalety gatunku MTA w tej aplikacji?
MTA Horn to węglik premium dla wymagających zastosowań gwintowania. Zapewnia doskonałą jakość powierzchni i stabilność procesu obróbczego. Powtarzalność wymiarowa wyższa niż w standardowych gatunkach węglikowych. Idealne wykończenie powierzchni gwintu przy zachowaniu trwałości ostrza.
3. Czy narzędzie nadaje się do obróbki zewnętrznej?
Płytka IR działa w konfiguracji zewnętrznej lewej z właściwą oprawką. Ustawienie geometrii i kąta natarcia wymaga precyzyjnego dostosowania. Elastyczność zastosowania podnosi wartość narzędzia w uniwersalnym warsztacie. Jeden element magazynowy obsługuje dwa typy operacji gwintowania.
4. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
Dla gwintów calowych o kącie 55 stopni: H1 = 0,54127 * P
