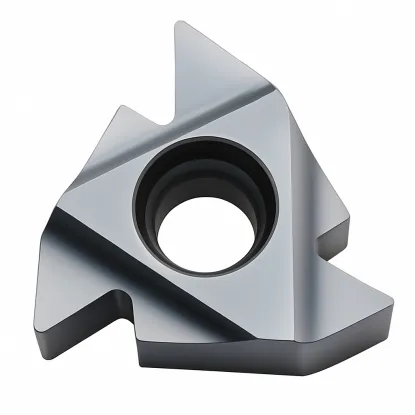

Płytka 16 IR AG60 MTA Horn
22,14 zł brutto
Cena netto: 18,00 zł
Opis
Płytka do gwintów metrycznych wewnętrznych 16 IR AG60
Dane techniczne płytki o profilu częściowym do skoków 0,5–3,0 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 IR AG60 MTA |
| Rodzaj | płytka do gwintu wewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 60° |
| Zakres skoków | 0,5–3,0 mm |
| Zwoje na cal | 48–8 |
| Promień naroża | 0,05 mm |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe wewnętrzne SIR rozmiaru 16, otwór od Ø16 mm, zastępczo lewe zewnętrzne SEL 16 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Kąt zarysu60°
Zakres skoków0,5–3,0 mm
Zwoje na cal48–8
OprawkiSIR 16
Płytka do gwintów metrycznych wewnętrznych 16 IR AG60 toczy gwinty wewnętrzne o kącie zarysu 60° i skoku od 0,5 do 3,0 mm. Jedną płytką wykonasz gwinty metryczne zwykłe od M20 do M27, drobnozwojne w tym zakresie skoków oraz calowe UNC i UNF od 48 do 8 zwojów na cal, wszystkie w otworach od Ø16 mm. Pracuje w prawych wytaczakach SIR rozmiaru 16, a zastępczo także w lewych oprawkach zewnętrznych SEL 16. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 16 IR AG60 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawym wytaczaku SIR w otworze detalu. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Detal obraca się, a wytaczak z płytką przesuwa się wzdłuż osi otworu. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 2,5 mm przy gwincie M20. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka AG60 nie dotyka wierzchołków zwojów. Zostaje na nich średnica otworu wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu M20 (skok 2,5 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem 29–30° do promienia. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek AG60 schodzi głębiej niż dno gwintu ISO: przy M20 ok. 1,57 mm zamiast 1,44 mm. Dosuw zakończ, gdy sprawdzian trzpieniowy albo śruba wchodzi w gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Skok P [mm] | 0,5 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 |
|---|---|---|---|---|---|---|---|---|---|
| Zwoje na cal (odpowiednik) | 48 | 32 | 24 | 20 | 16 | 14 | 12 | 10 | 8 |
| Liczba przejść | 3–6 | 4–7 | 4–9 | 6–10 | 5–11 | 9–12 | 6–13 | 7–15 | 8–17 |
Obroty i posuw dla M20
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 2,5 mm/obr.
Przykład: M20 w otworze w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 20) ≈ 1590 obr./min
vf = n × P = 1590 × 2,5
3975 mm/min
prędkość posuwu
d – średnica gwintu (20 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 60° – skoki od 0,5 do 3,0 mm
Jeden kąt zarysu, wiele gwintów metrycznych i calowych
Skok 0,5 mm
Skok 1,5 mm – M20 × 1,5
Skok 3,0 mm – M24
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 60°, promień 0,05 mm.
Uniwersalna płytka 60° ma wąski wierzchołek o promieniu 0,05 mm. Mieści się on w rowku gwintu o skoku 0,5 mm i w rowku o skoku 3,0 mm. Skok wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy skok z tego zakresu.
Kąt 60° mają gwinty metryczne ISO i calowe gwinty zunifikowane UN. Płytka wykona więc gwinty metryczne zwykłe od M20 do M27 i każdy gwint drobnozwojny o skoku 0,5–3 mm, np. M20 × 1,5 lub M36 × 3, w otworach od Ø16 mm. Wykona też gwinty UNC od 3/4"-10 do 1"-8 i UNF od 3/4"-16 do 1 1/2"-12. Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednego skoku.
| Skok P [mm] | 2,5 | 3,0 |
|---|---|---|
| Gwint metryczny zwykły | M20, M22 | M24, M27 |
AG60 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 16 IR AG60
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–3,0 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 16 IR 1,5 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 1,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 16 IR AG60 | Pełny profil ISO |
|---|---|---|
| Zakres skoku | 0,5–3,0 mm, 48–8 zwojów na cal | jeden skok, np. 1,5 mm |
| Wierzchołek gwintu | średnica otworu wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie otworu | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,05 mm | zgodny z zarysem ISO danego skoku |
| Głębokość rowka przy M20 | ok. 1,57 mm, głębiej niż zarys ISO | 1,44 mm, jak zarys ISO |
| Płytki na skoki 0,5–3,0 mm | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. AG60 zostawia wierzchołki takie, jaką średnicę otworu przygotujesz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys ISO przy większych skokach.
Otwór pod gwint przy płytce AG60
Przed gwintowaniem wytocz otwór w polu tolerancji 6H, np. M20: 17,294–17,744 mm, M24: 20,752–21,252 mm. Wytaczak na płytki rozmiaru 16 wchodzi w otwór od Ø16 mm, dlatego najmniejsze gwinty to M20 i drobnozwojne o podobnej średnicy.
Dekoder oznaczenia 16 IR AG60 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 IR AG60
Liczba 16 oznacza rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala. Nie jest to średnica gwintu. Wymiary X = 1,2 mm i Y = 1,7 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 60° i promień 0,05 mm.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
I
Gwint wewnętrzny
Toczenie w otworach wytaczakiem.
R
Wykonanie prawe
Wytaczak SIR, posuw w stronę uchwytu.
AG60
Profil częściowy 60°
Skoki 0,5–3,0 mm, 48–8 zwojów na cal.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych wytaczakach SIR na płytki rozmiaru 16, np. SIR 0013 M16, SIR 0016 P16 lub SIR 0020 P16. Kształt płytki jest taki sam jak płytki zewnętrznej lewej 16 EL, dlatego zastępczo zamocujesz ją w lewej oprawce zewnętrznej SEL 16 i wytoczysz nią gwint na wałku. Do stałej pracy na wałkach przeznaczone są płytki zewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów metrycznych wewnętrznych 16 IR AG60 łączy w jednym ostrzu wszystkie skoki od 0,5 do 3,0 mm o kącie 60°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów metrycznych i calowych UN. Wymaga otworu przygotowanego wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
16 IR AG60 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty wewnętrzne o kącie 60° i skoku od 0,5 do 3,0 mm w otworach od Ø16 mm. To gwinty metryczne zwykłe od M20 do M27, gwinty drobnozwojne o tych skokach, np. M20 × 1,5 lub M36 × 3, oraz calowe UNC od 3/4"-10 do 1"-8 i UNF od 3/4"-16 do 1 1/2"-12.
Wytocz otwór na wymiar w polu tolerancji 6H, np. M20: 17,294–17,744 mm, M24: 20,752–21,252 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na średnicy otworu.
Do prawych wytaczaków SIR na płytki rozmiaru 16, np. SIR 0013 M16 (otwór od Ø16 mm), SIR 0016 P16 (od Ø19 mm), SIR 0020 P16 (od Ø24 mm) lub SIR 0025 R16 (od Ø29 mm). Ma ten sam kształt co płytka zewnętrzna lewa 16 EL, więc zastępczo pasuje też do lewych oprawek zewnętrznych SEL 16.
Liczba przejść rośnie ze skokiem: 3–6 przy 0,5 mm, 5–11 przy 1,5 mm i 8–17 przy 3,0 mm. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
To rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany 9,525 mm (3/8 cala). Średnicę gwintu wyznacza otwór w detalu, dlatego płytką 16 IR AG60 toczysz zarówno M20, jak i M27.
