Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 150 mm
PŁYTKA VBMT 1604rr
KĄT κr 93°
Specyfikacja techniczna noża tokarskiego SVJBR 25x25 M16
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | SVJBR 25x25 M16 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 150 mm |
| Wysięg funkcjonalny (f) | 29 mm |
| Kąt przystawienia (κr) | 93° |
| Kąt przyłożenia | 5° |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | VBMT 1604rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Producent | Smoxh |

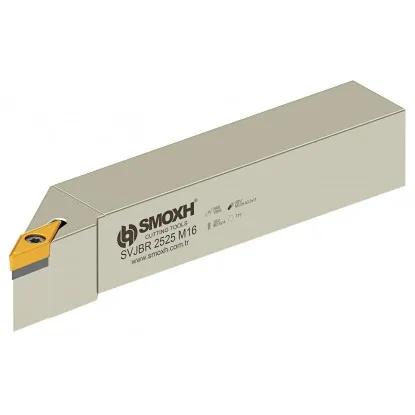

Nóż tokarski SVJBR 25x25 M16 – do toczenia wzdłużnego z lekkim planowaniem
Nóż składany 25×25 mm na płytkę VBMT
Nóż tokarski SVJBR 25x25 M16 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 150 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 93° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę VBMT 1604rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki romb 35° z 2 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami VBMT 16 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SVJBR noża tokarskiego SVJBR 25x25 M16
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SVJBR
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
V
KSZTAŁT PŁYTKI
Romb 35° 35°
Płytka VBMT — pozytywna, jednostronna, 2 krawędzie
J
KĄT PRZYSTAWIENIA
κr = 93°
Toczenie wzdłużne + lekkie planowanie czoła
B
KĄT PRZYŁOŻENIA
α = 5°
Mały kąt przyłożenia — wysoka wytrzymałość krawędzi
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 25×25 mm · Płytka: VBMT 1604rr
Typowe zastosowania noża tokarskiego SVJBR 25x25 M16
Operacje skrawania:
| ▸ | Toczenie wzdłużne — kąt 93° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem |
| ▸ | Obróbka średnia i wykańczająca stali i żeliwa — pozytywna geometria VBMT zapewnia niskie siły skrawania i gładką powierzchnię |
| ▸ | Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych |
| ▸ | Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania SVJBR 25x25 M16
Zawartość opakowania:
| ✓ | Korpus noża SVJBR 25x25 M16 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca VBMT 1604rr (do dokupienia osobno) | — |
Kompatybilna płytka VBMT 1604rr
VBMT 1604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka VBMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 2 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SVJBR 25x25 M16
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 2,0–3,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (2 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SVJBR 25x25 M16
Do tego noża pasują płytki VBMT 1604rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 93° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła.
Płytka VBMT ma geometrię pozytywną (kąt przyłożenia 5°), co oznacza, że jest jednostronna z 2 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
