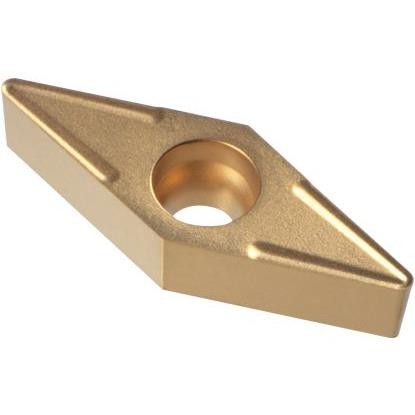

Płytka VBMT 160404 MV H6310 Horn - Płytki tokarskie - nr. 1
search
  • Płytka VBMT 160404 MV H6310 Horn - Płytki tokarskie - nr. 1
  • Płytka VBMT 160404 MV H6310 Horn - Płytki tokarskie - nr. 2
Horn

Płytka VBMT 160404 MV H6310 Horn

Horn Horn
0000004321
Długość krawędzi: 16 mm2 rozmiary tej płytki
35,67 zł brutto

Cena netto: 29,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska VBMT 160404 – romb 35 stopni do wykańczania

Dane techniczne
Długość boku l 16,5 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 4,4 mm
Promień naroża rε 0,4 mm
Kod ANSI VBMT 331
Płytka tokarska wieloostrzowa VBMT 160404 z węglika spiekanego H6310, jednostronny romb 35 stopni z otworem i łamaczem wióra

Parametry skrawania płytki VBMT do stali i stali nierdzewnej

wykańczanie i półwykańczanie — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 200-295 0,05 0,1 170-240 0,1 0,32 150-215 0,2 1,8
MStal nierdzewna 110-230 0,05 0,1 70-175 0,1 0,32 50-135 0,2 1,8

Płytka rombowa z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny romb 35 stopni z otworem i łamaczem wióra

Płytka tokarska VBMT 160404 to jednostronna, rombowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt V, czyli romb o ostrym kącie naroża 35 stopni, ułatwia toczenie kopiowe oraz obróbkę złożonych konturów bez kolizji oprawki z detalem. Pozytywna geometria z kątem przyłożenia 5 stopni zmniejsza siły skrawania i sprawdza się przy wykańczaniu smukłych wałków. Płytka pracuje jedną stroną, udostępniając dwie krawędzie skrawające w narożach 35 stopni. Otwór z pogłębieniem mocuje płytkę śrubą centralną, a jednostronny łamacz wióra kontroluje spływ i łamanie wióra przy toczeniu wzdłużnym. Promień naroża rε 0,4 mm zapewnia niską chropowatość powierzchni przy małych posuwach rzędu 0,05–0,1 mm/obr.

Najważniejsze cechy płytki rombowej z węglika spiekanego H6310

  • Dwie krawędzie skrawające — jednostronna geometria pozytywna wykorzystuje 2 naroża po 35 stopni; po zużyciu jednej krawędzi wystarczy obrócić płytkę w gnieździe.
  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Ostry kąt naroża 35 stopni — dostęp do rowków, podcięć i profili niedostępnych dla płytek rombowych o narożu 55 lub 80 stopni.
  • Promień naroża rε 0,4 mm nastawiony na wykańczanie — dobra gładkość powierzchni przy posuwach 0,05–0,1 mm/obr.
  • Pozytywna geometria z kątem przyłożenia 5 stopni obniża opory skrawania i ogranicza drgania cienkich wałków.
  • Wymiary wg normy ISO 1832: długość krawędzi 16,5 mm, IC 9,525 mm (3/8″), grubość 4,76 mm — pasują do oprawek z gniazdem rombowym 16.

Dobór parametrów i obliczenie obrotów wrzeciona

Płytka VBMT 160404 (zapisywana też łącznie jako vbmt160404) sprawdza się przy wykańczaniu wałków, tulei i konturów ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Ostry kąt naroża pozwala odwzorować podcięcia i profile, których nie sięgnie płytka rombowa o narożu 55 lub 80 stopni. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 250 m/min otrzymasz około 1989 obr/min. Przy stali nierdzewnej utrzymuj prędkość skrawania 110–230 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Dobierz najkrótszy możliwy wysięg oprawki i wytaczadła, ponieważ smukła płytka wieloostrzowa jest podatna na drgania. Do stali węglowych i stopowych wykorzystaj zakres Vc 200–295 m/min z chłodzeniem cieczą, co ogranicza narost na ostrzu i wydłuża trwałość krawędzi. Płytki z węglika spiekanego w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant z krawędzią z regularnego azotku boru (CBN). Ostry kąt naroża 35 stopni jest wrażliwy na obciążenia zgrubne, dlatego płytkę rezerwuj do wykańczania i lekkiego półwykańczania.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod VBMT 160404 — pozycje 1–7 oznaczenia

Oznaczenie VBMT 160404 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Vkształt 2Bkąt α 3Mtolerancja 4Ttyp – 516wielkość 604grubość 704promień rε

Pozycje 1–4 · kod ISO

1VKształt

Romb 35°

2 naroża po 35° na stronę

2BKąt przyłożenia

α = 5°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

516Wielkość

l = 16,5 mm

IC = 9,525 mm · 3/8″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

704Promień naroża

rε = 0,4 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: VBMT 160404 = romb 35° · pozytywna 5° · klasa M · otwór z pogłębieniem i łamacz · IC 9,525 mm (l 16,5 mm) · s 4,76 mm · rε 0,4 mm

Kompatybilne noże tokarskie

oprawki z gniazdem rombowym 16 (kształt V) — toczenie zewnętrzne i wewnętrzne

SVJBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVJBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVJBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVJBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
SVVBN 1616 H1616×16 × 100 mmNeutralny
↔
SVVBN 2020 K1620×20 × 125 mmNeutralny
↔
SVVBN 2525 M1625×25 × 150 mmNeutralny
↔
SVVBN 3232 P1632×32 × 170 mmNeutralny
↔
SVHBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVHBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVHBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVHBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
SVZBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVZBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVZBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVZBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
S25S SVUBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVUBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVUBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→
S25S SVQBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVQBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVQBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→
S25S SVXBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVXBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVXBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→

Najczęściej zadawane pytania o płytkę VBMT 160404

obsługa, dobór noży i parametry toczenia

Dwie — romb ma dwa ostre naroża po 35 stopni, a pozytywna, jednostronna geometria (litera B, kąt przyłożenia 5 stopni) pozwala pracować tylko górną stroną płytki. Po zużyciu jednej krawędzi obracasz płytkę w gnieździe; drugą stroną skrawać nie można.

Oprawki z gniazdem rombowym 16 (IC 9,525 mm): do toczenia zewnętrznego SVJBR/L i SVHBR/L, neutralne SVVBN oraz SVZBR/L w przekrojach 16×16–32×32 mm; do toczenia wewnętrznego wytaczadła S25S–S40U z końcówką SVUBR/L, SVQBR/L lub SVXBR/L. Litery R i L oznaczają wykonanie prawe i lewe.

Tylko promieniem naroża: 0,4 mm (kod 04) to wariant wykańczający do małych posuwów i niskiej chropowatości, a 0,8 mm (kod 08) daje mocniejsze naroże do półwykańczania. Pozostałe wymiary — IC 9,525 mm, długość 16,5 mm i grubość 4,76 mm — są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 110–230 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
