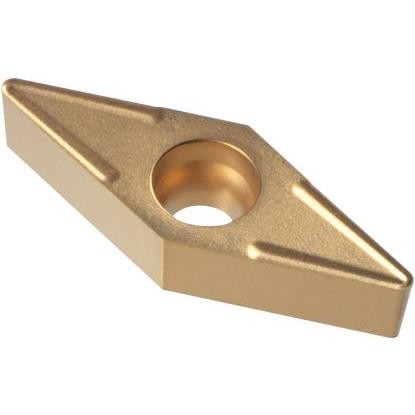

Płytka VBMT 160408 MV H6310 Horn - Płytki tokarskie - nr. 1
search
  • Płytka VBMT 160408 MV H6310 Horn - Płytki tokarskie - nr. 1
  • Płytka VBMT 160408 MV H6310 Horn - Płytki tokarskie - nr. 2
Horn

Płytka VBMT 160408 MV H6310 Horn

Horn Horn
0000010093
Długość krawędzi: 16 mm2 rozmiary tej płytki
33,21 zł brutto

Cena netto: 27,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska VBMT 160408 – rombowa 35 stopni do toczenia kopiowego

Dane techniczne
Długość boku l 16,5 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 4,4 mm
Promień naroża rε 0,8 mm
Średnica koła wpisanego IC 9,525 mm
Kod ANSI VBMT 332
Płytka tokarska wieloostrzowa VBMT 160408 z węglika spiekanego H6310, jednostronny romb 35 stopni z otworem i łamaczem wióra

Parametry skrawania płytki VBMT 160408 do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 200-295 0,07 0,14 170-240 0,14 0,32 150-215 0,27 1,8
MStal nierdzewna 110-230 0,07 0,14 70-175 0,14 0,32 50-135 0,27 1,8

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny romb 35 stopni z otworem i łamaczem wióra

Płytka tokarska VBMT 160408 to jednostronna, rombowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt V, czyli romb o kącie naroża 35 stopni, daje wąski i ostry wierzchołek, który ułatwia toczenie kopiowe oraz obróbkę profili i podcięć. Pozytywna geometria z kątem przyłożenia 5 stopni, oznaczona literą B, zmniejsza opory skrawania, dlatego płytka pracuje spokojnie na detalach smukłych i podatnych na drgania. Ostry romb wykorzystuje dwa naroża na jednej stronie płytki, co daje łącznie dwie krawędzie skrawające. Promień naroża rε 0,8 mm łączy dobrą gładkość powierzchni z wytrzymałością naroża przy posuwach 0,14–0,27 mm/obr.

Najważniejsze cechy płytki z węglika spiekanego H6310

  • Dwie krawędzie skrawające — 2 naroża na jednej stronie płytki; ostry romb 35 stopni do toczenia kopiowego i obróbki profili.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Pozytywna geometria B, kąt przyłożenia 5 stopni — niższe siły skrawania i mniejsze drgania na smukłych, podatnych detalach.
  • Promień naroża rε 0,8 mm to kompromis między gładkością powierzchni a wytrzymałością naroża w obróbce dokładnej i średniodokładnej.
  • Wymiary wg normy ISO 1832: długość boku l 16,5 mm, IC 9,525 mm (3/8″), grubość 4,76 mm — gniazdo rozmiaru 16.
  • Otwór mocujący i jednostronny łamacz wióra zapewniają sztywne osadzenie oraz kontrolę spływu i łamania wióra.

Budowa, gatunek i dobór parametrów płytki rombowej

Gatunek H6310 to uniwersalny węglik spiekany z powłoką nakładaną metodą PVD, obejmujący grupy ISO P20-P40 oraz M20-M40. Powłoka PVD podnosi odporność krawędzi na zużycie ścierne i na wysoką temperaturę w strefie skrawania, dzięki czemu naroże dłużej utrzymuje ostrość podczas pracy. Konstrukcja z otworem mocującym i jednostronnym łamaczem wióra kontroluje spływ oraz łamanie wióra, a klasa tolerancji M daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe. Taki zestaw cech czyni z tej płytki rozwiązanie do obróbki dokładnej i średniodokładnej, gdzie liczy się jakość powierzchni i dokładność wymiarowa.

Płytka VBMT 160408, zapisywana też łącznie jako vbmt160408, sprawdza się przy toczeniu kopiowym wałków, czopów i profili ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 50 mm przy Vc = 200 m/min otrzymasz około 1273 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 50–230 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant VBMT 160408 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod VBMT 160408 — pozycje 1–7 oznaczenia

Oznaczenie VBMT 160408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Vkształt 2Bkąt α 3Mtolerancja 4Ttyp – 516wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1VKształt

Romb 35°

2 naroża po 35° na stronę

2BKąt przyłożenia

α = 5°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

516Wielkość

l = 16,5 mm

IC = 9,525 mm · 3/8″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: VBMT 160408 = romb 35° · pozytywna 5° · klasa M · otwór z pogłębieniem i łamacz · IC 9,525 mm (l 16,5 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilne noże tokarskie

dla VBMT 160408 stal i stal nierdzewna

SVJBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVJBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVJBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVJBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
SVVBN 1616 H1616×16 × 100 mmNeutralny
↔
SVVBN 2020 K1620×20 × 125 mmNeutralny
↔
SVVBN 2525 M1625×25 × 150 mmNeutralny
↔
SVVBN 3232 P1632×32 × 170 mmNeutralny
↔
SVHBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVHBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVHBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVHBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
SVZBR/L 1616 H1616×16 × 100 mmR prawy
←
L lewy
→
SVZBR/L 2020 K1620×20 × 125 mmR prawy
←
L lewy
→
SVZBR/L 2525 M1625×25 × 150 mmR prawy
←
L lewy
→
SVZBR/L 3232 P1632×32 × 170 mmR prawy
←
L lewy
→
S25S SVUBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVUBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVUBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→
S25S SVQBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVQBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVQBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→
S25S SVXBR/L-16Ø25 | Ømin 32 mm | L=250R prawy
←
L lewy
→
S32T SVXBR/L-16Ø32 | Ømin 40 mm | L=300R prawy
←
L lewy
→
S40U SVXBR/L-16Ø40 | Ømin 50 mm | L=350R prawy
←
L lewy
→

Najczęściej zadawane pytania o płytkę VBMT 160408

obsługa, dobór noży i parametry toczenia

Dwie — romb 35 stopni ma 2 naroża, a pozytywna, jednostronna geometria (litera B) pozwala pracować tylko jedną stroną płytki. Po zużyciu obu naroży płytkę wymienia się na nową; nie da się jej obrócić na drugą stronę jak płytki dwustronnej.

Oprawki z gniazdem rombowym V (IC 9,525 mm): do toczenia zewnętrznego SVJBR/L, SVVBN, SVHBR/L i SVZBR/L w przekrojach od 16×16 do 32×32 mm; do toczenia wewnętrznego wytaczadła S25S–S40U z końcówką SVUBR/L, SVQBR/L lub SVXBR/L. Pełną listę znajdziesz w sekcji kompatybilnych noży.

Tylko promieniem naroża: 0,4 mm (160404) służy do wykańczania przy małych posuwach, 0,8 mm (160408) to wariant uniwersalny, a 1,2 mm (160412) wybiera się do cięższej obróbki przy większych posuwach. Pozostałe wymiary — IC 9,525 mm i grubość 4,76 mm — są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
