Opis

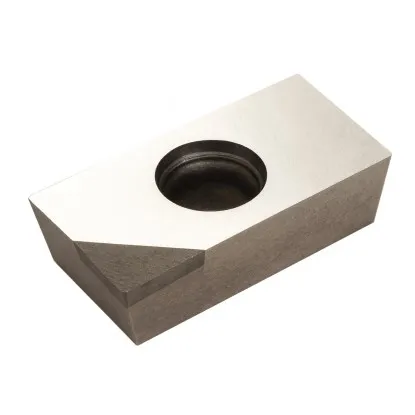

Płytka frezarska APKT 160408 CBN – frezowanie stali hartowanych
| Dane techniczne | |
|---|---|
| Długość boku l | 16,00 mm |
| Grubość płytki s | 4,76 mm |
| Promień naroża rε | 0,8 mm |
| Kształt | Prostokątna 85° |
| Kąt przyłożenia | 11° (pozytywna) |
| Liczba aktywnych krawędzi CBN | 1 |
| Materiał krawędzi | CBN (borazon) |
| Głowice | kątowe 90° (shoulder) |
Parametry skrawania płytki APKT 160408 CBN
zakresy vc, fz i ap dla stali hartowanej oraz żeliwa szarego — wartości wyjściowe
| Materiał | Twardość | vc [m/min] | fz [mm/ząb] | ap [mm] |
|---|---|---|---|---|
| HStal hartowana | 50-57 HRC | 100-170 | 0,04-0,08 | do 0,5 |
| HStal hartowana | 58-62 HRC | 80-150 | 0,03-0,06 | do 0,3 |
| KŻeliwo szare GG25-GG30 | HB 200-250 | 800-2000 | 0,10-0,30 | do 0,5 |
Podane zakresy odpowiadają danym producentów narzędzi CBN dla frezowania na twardo oraz frezowania żeliwa szarego. Traktuj je jako wartości wyjściowe dla sztywnego układu i skoryguj według karty konkretnej głowicy. Przy żeliwie sferoidalnym oraz stopach trudnościeralnych i żaroodpornych startuj od dolnej granicy prędkości i podnoś ją po ocenie zużycia krawędzi.
Obroty i posuw minutowy przelicz ze wzorów n = 1000·vc/(π·D) oraz vf = fz · z · n, podstawiając średnicę D głowicy, a nie wymiar płytki. Dla stali hartowanej 55 HRC, vc = 120 m/min i głowicy D = 50 mm wychodzi n = 1000·120/(π·50) ≈ 764 obr/min, a przy fz = 0,06 mm/ząb i czterech płytkach vf = 0,06·4·764 ≈ 183 mm/min. Ta sama głowica przy żeliwie szarym i vc = 1000 m/min potrzebuje już około 6370 obr/min, dlatego w praktyce to wrzeciono ogranicza prędkość skrawania CBN, a nie sama płytka.
Płytka jednoostrzowa z borazonu APKT 1604 – budowa i zastosowanie
jedna aktywna krawędź CBN na korpusie prostokątnym 85° do głowic kątowych 90°
Ta płytka frezarska CBN to jednoostrzowa płytka z aktywną krawędzią z regularnego azotku boru (CBN, borazon), przeznaczona do frezowania materiałów o wysokiej twardości. Borazon należy do najtwardszych materiałów technicznych zaraz po diamencie, dlatego płytka wyróżnia się wyjątkową odpornością na ścieranie i stabilnością wymiarową. Kształt A, czyli prostokąt o kącie naroża 85 stopni, oraz pozytywny kąt przyłożenia 11 stopni przeznaczają płytkę do głowic kątowych 90 stopni, do frezowania ramion i prostych ścian pionowych. Grubość płytki 4,76 milimetra i promień naroża 0,8 milimetra dają sztywną krawędź do frezowania na twardo. W odróżnieniu od diamentu borazon nie reaguje chemicznie ze stalą, dlatego sprawdza się w obróbce stopów żelaza.
Najważniejsze zalety płytki frezarskiej z borazonu
- Krawędź z regularnego azotku boru — jeden z najtwardszych materiałów technicznych po diamencie, zapewnia długą żywotność ostrza w materiałach twardych.
- Obróbka stali do 60 HRC — frezowanie stali hartowanych, żeliwa oraz stopów trudnościeralnych i żaroodpornych.
- Odporność termiczna powyżej 1000°C — borazon zachowuje twardość w wysokiej temperaturze i nie reaguje chemicznie ze stalą.
- Dobra przewodność cieplna odprowadza ciepło ze strefy skrawania, ograniczając ryzyko mikropęknięć krawędzi.
- Pozytywna geometria 11° z prostokątem 85° obniża siły skrawania w głowicach kątowych 90°.
- Tolerancja K ze szlifowaną grubością daje jednakową wysokość płytek w głowicy przy wykańczaniu.
Zastosowania i dobór parametrów płytki CBN
Płytka jednoostrzowa CBN pracuje przy frezowaniu stali hartowanych do 60 HRC, żeliwa szarego i sferoidalnego oraz stopów trudnościeralnych i żaroodpornych. Wysoka odporność termiczna borazonu, utrzymywana powyżej 1000°C, pozwala prowadzić obróbkę z dużymi prędkościami skrawania i skracać czas cyklu. Zakresy vc, fz oraz ap dla stali hartowanej i żeliwa szarego znajdziesz w tabeli parametrów w drugiej sekcji opisu.
Parametry dobierz do konkretnej głowicy oraz stabilności obrabiarki i zamocowania detalu. Krawędź z borazonu utrzymuje wysoką precyzję i powtarzalną jakość powierzchni przy dużych prędkościach skrawania, dzięki czemu frezowanie na twardo zastępuje część operacji szlifowania wykańczającego. Dobra przewodność cieplna borazonu odprowadza ciepło ze strefy skrawania, ogranicza ryzyko mikropęknięć i stabilizuje proces w produkcji seryjnej.
▲
Ograniczenia pracy płytki CBN
Krawędź CBN pracuje tylko przy małej głębokości skrawania — głowice wykańczające z płytkami CBN mają ap ograniczone do 0,5 mm. Frezuj na sucho, bo chłodziwo wywołuje szok termiczny i wykruszenia krawędzi. Układ musi być sztywny: CBN nie znosi drgań ani udarowego wejścia w materiał.
Dekoder oznaczenia płytki równoległobocznej wg normy ISO 1832
jak czytać kod APKT 160408 — pozycje 1–7 oznaczenia
Oznaczenie APKT 160408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Akształt 2Pkąt α 3Ktolerancja 4Ttyp – 516dł. krawędzi 604grubość 708promień rε
Pozycje 1–4 · kod ISO
1AKształt
Równoległobok 85°
2 naroża po 85° na stronę
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3KTolerancja
Klasa K (precyzyjna)
grubość szlifowana ±0,025 mm
4TTyp
Otwór z pogłębieniem + łamacz
pogłębienie 40–60°, łamacz jednostronny
Pozycje 5–7 · wymiary [mm]
516Dł. krawędzi
l = 16 mm
kod 16 → długość krawędzi
604Grubość
s = 4,76 mm
między powierzchniami natarcia
708Promień naroża
rε = 0,8 mm
kod ÷ 10 → promień w mm
✓ 2 naroża × 1 strona = 2 krawędzie skrawające
Pełny zapis: APKT 160408 = równoległobok 85° · pozytywna 11° · klasa K · otwór z pogłębieniem i łamacz · l 16 mm · s 4,76 mm · rε 0,8 mm
Zastosowanie i kompatybilność płytki APKT 160408 CBN
głowice kątowe 90° na płytki APKT 1604 — do czego pasuje, a czego unikać
Do czego stosować, a czego unikać
| Status | Zastosowanie |
|---|---|
| ✔ | Głowice frezarskie kątowe 90° (shoulder) na płytki APKT 1604 z gniazdem prostokątnym 85° |
| ✔ | Frezowanie stali hartowanych do 60 HRC — ramiona, kieszenie, proste ściany pionowe |
| ✔ | Żeliwo szare i sferoidalne oraz stopy trudnościeralne i żaroodporne przy dużych prędkościach skrawania |
| ✔ | Precyzyjna obróbka wymagająca wysokiej jakości powierzchni i powtarzalności wymiarowej |
Najczęściej zadawane pytania o płytkę APKT 160408
CBN, materiały obrabiane i zasady frezowania na twardo
CBN to regularny azotek boru (borazon), jeden z najtwardszych materiałów technicznych zaraz po diamencie. Zachowuje twardość powyżej 1000°C i nie reaguje chemicznie ze stalą, dlatego płytka nadaje się do frezowania stali hartowanych do 60 HRC oraz żeliwa.
Do stali hartowanych do 60 HRC, żeliwa szarego i sferoidalnego oraz stopów trudnościeralnych i żaroodpornych. Materiał musi być twardy i jednorodny — do stali miękkich, aluminium i tworzyw ta płytka się nie nadaje.
Długość boku l wynosi 16,00 mm, grubość płytki s 4,76 mm, a promień naroża rε 0,8 mm. Kształt to prostokąt o kącie naroża 85°.
Skorzystaj ze wzoru n = 1000·vc/(π·D), podstawiając średnicę D głowicy, a nie wymiar płytki. Dla stali hartowanej 55 HRC i vc = 120 m/min przy głowicy D = 50 mm: n = 1000·120/(π·50) ≈ 764 obr/min, a posuw minutowy przy fz = 0,06 mm/ząb i czterech płytkach vf = 0,06·4·764 ≈ 183 mm/min. Ta sama głowica przy żeliwie szarym i vc = 1000 m/min wymaga już około 6370 obr/min.
