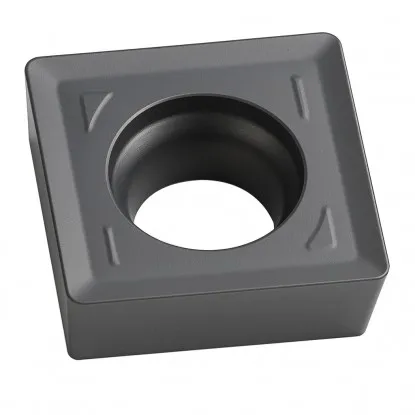

Płytka frezarska MPHT 080305 – kod DM do frezów tarczowych
| Dane techniczne | |
|---|---|
| Długość boku | 8,3 mm |
| Grubość płytki s | 3,2 mm |
| Średnica otworu d | 3,5 mm |
| Kod geometrii | DM — znaczenie wg karty produktu |
| Gatunek | H6018 — węglik PVD |
| Grupa ISO | P20-P40 · M20-M40 |
| Marka | Horn |
Płytka wieloostrzowa – parametry frezowania stali i nierdzewnej
gatunek H6018 do grup ISO P i M — parametry dobierz z karty konkretnego freza
| Materiał | Zastosowanie | Dobór parametrów |
|---|---|---|
| PStal | frezowanie tarczowe i boczne | według karty konkretnego freza i sztywności układu |
| MStal nierdzewna | frezowanie tarczowe i boczne | według karty konkretnego freza, ze stałym posuwem i chłodzeniem |
Płytka pracuje w frezach składanych, przede wszystkim tarczowych, przy rowkowaniu i frezowaniu bocznym. DM jest kodem geometrii producenta; jego właściwości skrawne i zalecany posuw należy sprawdzić w karcie produktu. Wartości vc, fz, ap oraz kąt przystawienia κ odczytaj z karty konkretnego freza i dopasuj do jego średnicy, liczby zębów, sztywności układu oraz sposobu chłodzenia.
Płytka z węglika H6018 – budowa, zalety i zastosowanie
kod DM bez interpretacji do frezów składanych w produkcji seryjnej
Płytka frezarska MPHT 080305 to wieloostrzowa płytka z węglika spiekanego w gatunku H6018, przeznaczona do frezów składanych, przede wszystkim frezów tarczowych. DM jest kodem geometrii producenta; właściwości skrawne należy potwierdzić w karcie produktu. Powłoka PVD (fizyczne osadzanie z fazy gazowej) w gatunku H6018 zwiększa odporność na ścieranie w obróbce stali i stali nierdzewnej. Krawędź o długości boku 8,3 mm i grubości 3,2 mm mocuje się na śrubę przez otwór 3,5 mm. Płytkę dostarcza koreańska marka Horn.
Najważniejsze zalety płytki wieloostrzowej
- Kod DM — właściwości skrawne i zalecenia należy sprawdzić w karcie produktu.
- Powłoka PVD H6018 — utrzymuje parametry skrawania dłużej dzięki wysokiej odporności na ścieranie w stali i stali nierdzewnej.
- Zakres grup ISO P i M — jedna płytka obrabia stal konstrukcyjną P20-P40 oraz stal nierdzewną M20-M40.
- Wiele krawędzi skrawających na płytce obniża koszt przypadający na jedno ostrze w produkcji seryjnej.
- Skuteczne odprowadzanie wióra utrzymuje jakość powierzchni także przy podwyższonych posuwach i prędkościach.
- Mocowanie na śrubę przez otwór 3,5 mm daje szybką i powtarzalną wymianę krawędzi w gnieździe.
Zastosowania i dobór parametrów
Płytka MPHT 080305 sprawdza się w rowkowaniu i frezowaniu bocznym frezami tarczowymi oraz w seryjnej obróbce stali i stali nierdzewnej. W produkcji seryjnej liczy się powtarzalność, a właściwości geometrii DM oraz trwałość należy oceniać według karty produktu i warunków obróbki. Prędkość obrotową wrzeciona przelicz ze wzoru n = 1000·Vc/(π·D), podstawiając średnicę freza tarczowego, a nie wymiar płytki. Posuw minutowy dobierz z zależności vf = fz · z · n, mnożąc posuw na ząb przez liczbę ostrzy w głowicy i obroty wrzeciona. Przykładowo dla fz = 0,12 mm/ząb, z = 6 i n = 800 obr/min: vf = 0,12·6·800 = 576 mm/min.
Powłoka H6018 została opracowana dla trudnych warunków obróbki stali i stali nierdzewnej, dlatego zachowuje ostrość krawędzi także przy podwyższonych prędkościach. Przy stali nierdzewnej utrzymuj równomierny posuw i ciągłe chłodzenie, aby ograniczyć umocnienie zgniotowe i odprowadzić ciepło z krawędzi. Głębokość, szerokość skrawania i posuw na ząb dobieraj zgodnie z zaleceniami producenta freza. Wartości liczbowe sprawdź dla konkretnej oprawki, maszyny oraz sposobu mocowania detalu.
▲
Ograniczenie zastosowania
Gatunek H6018 obejmuje grupy ISO P20-P40 i M20-M40 — stal konstrukcyjną i nierdzewną. Nie jest przeznaczony do stali hartowanych ani obróbki na twardo; do materiałów utwardzonych dobierz gatunek odporny na wyższe temperatury pracy krawędzi.
Dekoder oznaczenia płytki rombowej wg normy ISO 1832
jak czytać kod MPHT 080305 — pozycje 1–7 oznaczenia
Oznaczenie MPHT 080305 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Mkształt 2Pkąt α 3Htolerancja 4Ttyp – 508dł. krawędzi 603grubość 705promień rε
Pozycje 1–4 · kod ISO
1MKształt
Romb 86°
2 naroża po 86° na stronę
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3HTolerancja
Klasa H (b. precyzyjna)
płytka szlifowana — najwyższa dokładność wymiarów
4TTyp
Otwór z pogłębieniem + łamacz
pogłębienie 40–60°, łamacz jednostronny
Pozycje 5–7 · wymiary [mm]
508Dł. krawędzi
l = 8,3 mm
kod 08 → długość krawędzi
603Grubość
s = 3,18 mm
między powierzchniami natarcia
705Promień naroża
rε = 0,5 mm
kod ÷ 10 → promień w mm
✓ 2 naroża × 1 strona = 2 krawędzie skrawające
Pełny zapis: MPHT 080305 = romb 86° · pozytywna 11° · klasa H · otwór z pogłębieniem i łamacz · l 8,3 mm · s 3,18 mm · rε 0,5 mm
Kompatybilność i zakres zastosowania płytki MPHT 080305
materiały i typy frezów według danych producenta
Zastosowanie płytki MPHT 080305 DM H6018
| Status | Zastosowanie |
|---|---|
| ✔ | Frezy tarczowe składane (side-and-face) — rowkowanie i frezowanie boczne |
| ✔ | Stal konstrukcyjna, grupa ISO P20-P40 |
| ✔ | Stal nierdzewna, grupa ISO M20-M40 |
| ✔ | Produkcja seryjna przy podwyższonych posuwach i prędkościach |
| ✗ | Stale hartowane i obróbka na twardo — poza zakresem gatunku H6018 |
| ✗ | Frezy o gnieździe innym niż MPHT 080305 — geometria mocowania musi być zgodna |
Najczęściej zadawane pytania o płytkę MPHT 080305
dobór narzędzia, materiały i parametry frezowania
Do frezów składanych, przede wszystkim frezów tarczowych (side-and-face) do rowkowania i frezowania bocznego. Gniazdo freza musi odpowiadać oznaczeniu MPHT 080305; wymiary krawędzi to długość boku 8,3 mm i grubość 3,2 mm.
Gatunek H6018 to węglik z powłoką PVD do stali konstrukcyjnej ISO P20-P40 i stali nierdzewnej ISO M20-M40. Nie stosuj go do stali hartowanych ani obróbki na twardo.
DM to kod geometrii producenta. Jego właściwości skrawne, wpływ na siły oraz zalecane parametry należy potwierdzić w karcie produktu.
Ze wzoru n = 1000·Vc/(π·D), gdzie D oznacza średnicę freza tarczowego, a nie wymiar płytki. Wartość Vc odczytaj z karty konkretnego freza. Posuw minutowy obliczysz jako vf = fz · z · n.
