Opis

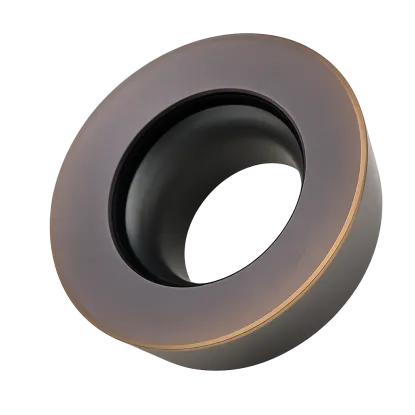

Płytka frezarska RDMW 0501 MO – okrągła płytka kopiowa H6310
| Dane techniczne | |
|---|---|
| Średnica płytki d | 5 mm |
| Grubość płytki s | 1,59 mm |
| Promień pełny R | 2,5 mm |
| Średnica otworu d1 | 2,3 mm |
| Kąt przyłożenia α | 15° |
| Łamacz wióra | brak (W) |
Parametry skrawania płytki wieloostrzowej RDMW do stali i nierdzewnej
frezowanie form i powierzchni profilowych — grupy ISO P i M, wartości zachowawcze
| Materiał | Vc [m/min] | fz [mm/ząb] | ap [mm] | ae [% D] |
|---|---|---|---|---|
| PStal | 150-220 | 0,10-0,22 | 0,5-1,25 | 60-80 |
| MStal nierdzewna | 80-140 | 0,08-0,18 | 0,3-1,25 | 50-70 |
Płytka okrągła z węglika spiekanego H6310 – budowa i zastosowanie
pełny promień 2,5 mm, geometria dodatnia, zmienny kąt przystawienia
Płytka frezarska RDMW 0501 MO to okrągła płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do frezowania kopiowego, profilowego i wgłębnego. Okrągły zarys o średnicy 5 mm i pełnym promieniu 2,5 mm nie ma naroża, które mogłoby się wykruszyć, dlatego krawędź pracuje stabilnie w cięciu przerywanym. Kąt przyłożenia piętnaście stopni (litera D w oznaczeniu) daje geometrię dodatnią, obniżającą siły skrawania. Charakterystyczną cechą płytki okrągłej jest zmienny efektywny kąt przystawienia κ: przy małej głębokości skrawania κ jest niewielki, a grubość wióra maleje, co chroni krawędź.
Najważniejsze zalety płytki okrągłej RDMW
- Pełny promień bez naroża — okrągła krawędź nie ma słabego narożnika, więc znosi cięcie przerywane i większe posuwy lepiej niż płytki kątowe.
- Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD do stali P20-P40 i stali nierdzewnej M20-M40.
- Zmienny kąt przystawienia — przy małej głębokości siły i grubość wióra maleją, co wydłuża trwałość krawędzi skrawającej.
- Geometria dodatnia z kątem przyłożenia 15° obniża pobór mocy i ułatwia pracę na lżejszych maszynach.
- Wiele pozycji indeksowania — okrągłą krawędź obracasz w gnieździe, wykorzystując kolejne odcinki obwodu.
- Konstrukcja do frezowania kopiowego, profilowego i wgłębnego oraz obróbki form i matryc 3D.
Zastosowania i dobór głębokości skrawania
Płytka okrągła sprawdza się w głowicach do frezowania form, matryc i powierzchni 3D ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Ponieważ siły rosną wraz z głębokością skrawania, dobór ap decyduje o stabilności pracy. Efektywny kąt przystawienia zależy wprost od ap: przy zalecanym maksimum ap = 0,5 × R = 1,25 mm otrzymujesz κ_eff = arccos((2,5 − 1,25) / 2,5) = arccos(0,5) = 60 stopni. Płytsze przejścia dają mniejszy kąt i cieńszy wiór, dlatego dla stabilnej pracy utrzymuj ap nie większe niż połowa promienia.
Gatunek H6310 to węglik z powłoką PVD (nanoszoną fizycznie z fazy gazowej) o uniwersalnym zakresie: stal grupy P20-P40 i stal nierdzewna M20-M40. Powłoka PVD dobrze znosi obciążenia cieplne i udarowe typowe dla frezowania, w którym każdy ząb wielokrotnie wchodzi i wychodzi z materiału na obrót. Płytkę wieloostrzową w tym gatunku dostarcza koreańska marka Horn. Prowadź frezowanie współbieżne i utrzymuj stały posuw na ząb (fz), aby ograniczyć tarcie oraz umocnienie zgniotowe warstwy skrawanej stali nierdzewnej.
▲
Ograniczenie zastosowania
Gatunek H6310 obejmuje grupy P20-P40 oraz M20-M40 i nie jest przeznaczony do stali hartowanych powyżej 45 HRC; do materiałów twardszych rozważ H8320. Dla promienia R = 2,5 mm utrzymuj ap nie większe niż 0,5 × R = 1,25 mm.
Dekoder oznaczenia płytki okrągłej wg normy ISO 1832
jak czytać kod RDMW 0501 — pozycje 1–6 oznaczenia
Oznaczenie RDMW 0501 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Rkształt 2Dkąt α 3Mtolerancja 4Wtyp – 505średnica 601grubość
Pozycje 1–3 · kod ISO
1RKształt
Okrągła
krawędź obwodowa bez naroży
2DKąt przyłożenia
α = 15°
pozytywna, jednostronna
3MTolerancja
Klasa M (pośrednia)
IC ±0,05 · grubość ±0,13 mm
Pozycje 4–6
4WTyp
Otwór z pogłębieniem, bez łamacza
pogłębienie 40–60°, gładka powierzchnia natarcia
505Średnica
d = 5 mm
płytka okrągła — pełny promień
601Grubość
s = 1,59 mm
między powierzchniami natarcia
✓ Krawędź obwodowa — pełny okrąg, bez naroży
Pełny zapis: RDMW 0501 = okrągła · pozytywna 15° · klasa M · otwór z pogłębieniem bez łamacza · Ø 5 mm · s 1,59 mm
Kompatybilność materiałowa płytki okrągłej RDMW
grupy obróbki wg gatunku H6310 — do czego stosować, czego unikać
| Materiał / grupa ISO | Przydatność |
|---|---|
| Stal konstrukcyjna i stopowa (ISO P20-P40) | ✓ zalecana |
| Stal nierdzewna (ISO M20-M40) | ✓ zalecana |
| Stal hartowana powyżej 45 HRC | ✗ niezalecana |
| Materiały twardsze / poza zakresem P-M (rozważ H8320) | ✗ inny gatunek |
Najczęściej zadawane pytania o płytkę frezarską RDMW
operacje, materiały i dobór głębokości skrawania
Do frezowania kopiowego, profilowego i wgłębnego oraz obróbki form i matryc 3D. Okrągła krawędź o pełnym promieniu 2,5 mm jest wytrzymała mechanicznie, a jej efektywny kąt przystawienia rośnie z głębokością skrawania. Dla tej płytki utrzymuj ap ≤ 0,5 × R = 1,25 mm.
Węglik z powłoką PVD w gatunku H6310 obejmuje stal grupy P20-P40 oraz stal nierdzewną M20-M40. Nie stosuj go do stali hartowanych powyżej 45 HRC; do materiałów twardszych rozważ H8320.
Efektywny kąt przystawienia rośnie z głębokością: przy zalecanym maksimum ap = 0,5 × R = 1,25 mm wynosi κ_eff = arccos(0,5) = 60°. Płytsze przejścia dają mniejszy kąt, cieńszy wiór i mniejsze siły.
Średnica płytki 5 mm, grubość 1,59 mm, średnica otworu 2,3 mm, pełny promień 2,5 mm, kąt przyłożenia 15° (litera D w oznaczeniu). Tolerancja klasy M zapewnia powtarzalne osadzenie płytki w gnieździe głowicy.
