Opis

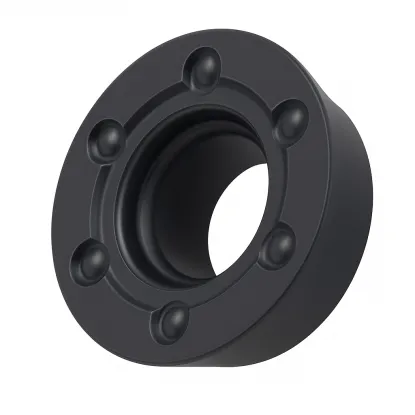

Płytka frezarska RPMT 1204MO – okrągła pozytywna 11 stopni
| Dane techniczne | |
|---|---|
| Średnica d (długość boku l) | 12,70 mm |
| Grubość płytki s | 4,76 mm |
| Promień pełny R | 6,35 mm |
| Kąt przyłożenia α | 11° (pozytywna) |
| Klasa tolerancji | M |
| Gatunek | H6310 (PVD) |
Parametry skrawania płytki okrągłej RPMT 1204MO
frezowanie planujące i kopiowe — zachowawcze zakresy dla grup ISO P i M
| Materiał | vc [m/min] | Posuw fz [mm/ząb] | ap [mm] | ae [% D] |
|---|---|---|---|---|
| PStal, staliwo | 150-220 | 0,10-0,22 | 0,5-3,0 | 60-80 |
| MStal nierdzewna | 80-140 | 0,08-0,18 | 0,3-2,0 | 50-70 |
Płytka okrągła z węglika H6310 – zastosowanie i budowa
pełny promień, geometria pozytywna, wiór odpryskowy o zmiennej grubości
Płytka frezarska RPMT 1204MO to okrągła, pozytywna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do frezowania stali, staliwa i stali nierdzewnej. Kształt R, czyli pełny okrąg, tworzy jedną ciągłą krawędź bez naroży, które mogłyby się wykruszyć pod obciążeniem. Dzięki temu płytka znosi zmienne, dynamiczne obciążenia przy dużym i zmiennym przekroju warstwy skrawanej. Kąt przyłożenia jedenaście stopni w geometrii pozytywnej obniża opory skrawania oraz pobór mocy. Średnica 12,70 mm i grubość 4,76 mm dają sztywną krawędź do obróbki zgrubnej, planującej i kopiowej. Koreańska marka Horn oferuje ten gatunek jako uniwersalne rozwiązanie do stali i stali nierdzewnej.
Najważniejsze zalety płytki okrągłej z węglika spiekanego
- Okrągła krawędź bez naroży — pełny promień rozkłada obciążenie i jest odporny na wykruszanie przy skrawaniu przerywanym oraz twardych naskórkach odlewniczych.
- Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD do stali P20-P40 i stali nierdzewnej M20-M40 wiórem o zmiennej grubości.
- Zmienny kąt przystawienia κ — przy małej głębokości siły są niewielkie, a rosną dopiero wraz ze wzrostem głębokości skrawania.
- Geometria pozytywna 11° zmniejsza pobór mocy i sprzyja pracy na głowicach o niższej sztywności.
- Otwór mocujący i jednostronny łamacz wióra prowadzą wiór oraz ułatwiają szybką wymianę w gnieździe.
- Odporność na zmęczeniowe obciążenia dynamiczne przy dużych i średnich prędkościach skrawania.
Zastosowania i dobór parametrów płytki okrągłej
Płytka RPMT 1204MO sprawdza się we frezowaniu kopiowym i profilowym form, matryc oraz powierzchni 3D, a także w zgrubnym planowaniu stali i staliwa. Prędkość obrotową głowicy wyznaczysz ze wzoru n = 1000·vc/(π·D): dla głowicy o średnicy 50 mm przy vc = 180 m/min otrzymasz około 1146 obr/min. Posuw na ząb (fz) utrzymuj w zakresie 0,10–0,22 mm dla stali, aby zachować równą grubość wióra. Okrągła geometria daje długą, wytrzymałą krawędź, więc jedna płytka obrabia dużą objętość materiału między indeksowaniami.
Głębokość skrawania dobieraj tak, aby pozostać w obszarze małych sił: przyjmij ap nie większe niż połowa promienia, czyli około 3 mm dla promienia 6,35 mm. Przy stali nierdzewnej obniż prędkość skrawania do 80–140 m/min i prowadź ciągłe chłodzenie, bo austenit słabo odprowadza ciepło i umacnia się zgniotowo. Frezowanie współbieżne na obrabiarce CNC z usuniętym luzem stołu wydłuża trwałość ostrza i poprawia jakość powierzchni. Do materiałów o zmiennym przekroju wióra okrągła płytka z węglika jest szczególnie odporna na obciążenia udarowe.
▲
Ograniczenie zastosowania
Gatunek H6310 nie jest przeznaczony do stali hartowanych — do materiałów twardszych wybierz gatunek H8320 lub płytkę z krawędzią ceramiczną albo z regularnego azotku boru (CBN).
Dekoder oznaczenia płytki okrągłej wg normy ISO 1832
jak czytać kod RPMT 1204 — pozycje 1–6 oznaczenia
Oznaczenie RPMT 1204 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Rkształt 2Pkąt α 3Mtolerancja 4Ttyp – 512średnica 604grubość
Pozycje 1–3 · kod ISO
1RKształt
Okrągła
krawędź obwodowa bez naroży
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3MTolerancja
Klasa M (pośrednia)
IC ±0,08 · grubość ±0,13 mm
Pozycje 4–6
4TTyp
Otwór z pogłębieniem + łamacz
pogłębienie 40–60°, łamacz jednostronny
512Średnica
d = 12 mm
płytka okrągła — pełny promień
604Grubość
s = 4,76 mm
między powierzchniami natarcia
✓ Krawędź obwodowa — pełny okrąg, bez naroży
Pełny zapis: RPMT 1204 = okrągła · pozytywna 11° · klasa M · otwór z pogłębieniem i łamacz · Ø 12 mm · s 4,76 mm
Kompatybilność materiałowa płytki RPMT 1204MO
gatunek H6310 — grupy ISO i materiały obrabiane
| Materiał obrabiany | Grupa ISO | Zalecenie |
|---|---|---|
| Stal konstrukcyjna i staliwo | P20-P40 | ✔ zalecane |
| Stal nierdzewna | M20-M40 | ✔ zalecane |
| Wiór odpryskowy o dużym i zmiennym przekroju | P / M | ✔ atut krawędzi okrągłej |
| Stal hartowana | H | ✗ poza zakresem H6310 |
Najczęściej zadawane pytania o płytkę RPMT 1204MO
materiały, geometria okrągła i dobór parametrów
Do stali konstrukcyjnej i staliwa w grupie ISO P20-P40 oraz stali nierdzewnej w grupie ISO M20-M40. Gatunek H6310 z powłoką PVD dobrze pracuje wiórem odpryskowym o dużym i zmiennym przekroju. Nie stosuj go do stali hartowanych.
Okrągła krawędź nie ma naroży, więc rozkłada obciążenie na dużej długości i jest bardzo odporna na wykruszanie. Kąt przystawienia zmienia się z głębokością skrawania: przy małej głębokości ap siły są niewielkie, a rosną dopiero przy większym zagłębieniu. To atut w obróbce kopiowej i zgrubnej.
Aby pozostać w obszarze małych sił, przyjmij ap nie większe niż połowa promienia. Dla promienia 6,35 mm daje to około 3 mm na przejście. Większe zagłębienie zwiększa kąt przystawienia i grubość wióra, więc wymaga sztywniejszej głowicy i większej mocy wrzeciona.
Średnica płytki wynosi 12,70 mm, co odpowiada pełnemu promieniowi 6,35 mm, a grubość to 4,76 mm. Klasa tolerancji M zapewnia powtarzalne położenie krawędzi po obrocie płytki w gnieździe głowicy.
Opinie klientów (2)
Sprawdziłem i uważam że płytki bardzo dobrze sprawdziły się w nierdzewce.
