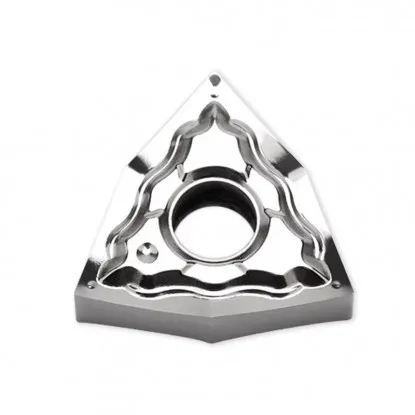

Płytka WNMG 080408 AL K10 Horn

Name: Płytka WNMG 080408 AL K10 Horn
Brand: Horn
SKU: 29118
Price: 20.30 PLN
Availability: InStock

Producent: Horn

kod produktu: 14959

Długość krawędzi: 08 mm2 rozmiary tej płytki

06 mm 08 mm

20,30 zł brutto

Cena netto: 16,50 zł

Wysyłamy w 24h

W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
POWIĄZANE PRODUKTY
Dostawa

Opis

Płytka tokarska WNMG 080408 – wieloostrzowy trygon 80 stopni

Dane techniczne
Długość boku l	8,7 mm
Grubość płytki s	4,76 mm
Średnica otworu d1	5,16 mm
Promień naroża rε	0,8 mm
Średnica wpisana IC	12,7 mm
Kod ANSI	WNMG 432

Płytka tokarska wieloostrzowa WNMG 080408 z węglika K10 do aluminium, dwustronny trygon 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki WNMG do aluminium i metali nieżelaznych

obróbka średniodokładna — grupa ISO N

Materiał	Obróbka średniodokładna
Materiał	Vc [m/min]	Posuw f [mm/obr]
NAluminium i metale nieżelazne	60-130	0,15

Płytka wieloostrzowa z węglika K10 – zastosowanie i budowa

dwustronny trygon 80 stopni z otworem i łamaczem wióra

Płytka tokarska WNMG 080408 to dwustronna, trygonalna płytka wieloostrzowa z drobnoziarnistego węglika spiekanego w gatunku K10, przeznaczona do toczenia aluminium i innych metali nieżelaznych. Kształt W, czyli trygon o kącie naroża 80 stopni, łączy wytrzymałość zbliżoną do płytki kwadratowej z lepszym dostępem do konturu detalu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Promień naroża rε 0,8 mm oraz ostra, często polerowana krawędź ograniczają narost i utrzymują gładkość powierzchni przy posuwie około 0,15 mm/obr. Klasa tolerancji M zapewnia powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.

Najważniejsze zalety płytki z węglika K10

Sześć krawędzi skrawających — 3 naroża na każdej z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
Gatunek K10 do metali nieżelaznych — drobnoziarnisty węglik utrzymuje ostrą krawędź przy obróbce aluminium, mosiądzu i brązu (grupa ISO N).
Promień naroża rε 0,8 mm — uniwersalny kompromis między gładkością powierzchni a wytrzymałością naroża.
Ostra, polerowana i niepowlekana krawędź ogranicza przyklejanie się miękkiego wióra aluminiowego do powierzchni natarcia.
Otwór mocujący na kołek zapewnia sztywne i powtarzalne osadzenie płytki w gnieździe oprawki.
Kąt naroża 80 stopni daje mocne naroże odporne na obciążenia przy zachowaniu dobrego dostępu do konturu detalu.

Zastosowania i dobór parametrów płytki trygonalnej

Płytka WNMG 080408 sprawdza się przy toczeniu wałków, tulei, kołnierzy i korpusów ze stopów aluminium, mosiądzu oraz brązu na tokarkach konwencjonalnych i CNC. Drobnoziarnisty węglik K10 zachowuje ostrość krawędzi, co jest kluczowe przy miękkich, ciągliwych materiałach nieżelaznych podatnych na tworzenie narostu na ostrzu. Otwór z obustronnym łamaczem wióra (typ G wg ISO 1832) kontroluje spływ długiego, plastycznego wióra aluminiowego i chroni obrobioną powierzchnię przed zarysowaniem. Obfite chłodzenie emulsją lub olejem dodatkowo zmywa wiór ze strefy skrawania i stabilizuje temperaturę krawędzi. Trygonalny kształt sprawdza się w toczeniu wzdłużnym, planowaniu i lekkim kopiowaniu bez zmiany płytki.

Płytka WNMG 080408 (zapisywana też łącznie jako wnmg080408) pracuje z prędkością skrawania 60–130 m/min i posuwem 0,15 mm/obr w obróbce średniodokładnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 130 m/min otrzymasz około 1035 obr/min. Przy mniejszych średnicach zwiększ obroty, aby utrzymać zalecaną prędkość skrawania i ograniczyć narost na ostrzu. Zbyt niska prędkość skrawania sprzyja narostowi i pogarsza gładkość powierzchni, dlatego dla drobnych średnic warto zbliżać się do górnego zakresu Vc. Płytki wieloostrzowe w gatunku K10 dostarcza koreańska marka Horn.

▲

Ograniczenie zastosowania

Gatunek K10 jest przeznaczony do metali nieżelaznych (grupa ISO N). Do toczenia stali konstrukcyjnej lub stali nierdzewnej dobierz płytkę w gatunku uniwersalnym z grupy ISO P/M — ostra krawędź do aluminium szybciej zużywa się na materiałach stalowych.

Dekoder oznaczenia płytki trygonalnej wg normy ISO 1832

jak czytać kod WNMG 080408 — pozycje 1–7 oznaczenia

Oznaczenie WNMG 080408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Wkształt 2Nkąt α 3Mtolerancja 4Gtyp – 508wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1WKształt

Trygon 80°

3 naroża po 80° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

508Wielkość

l = 8,7 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: WNMG 080408 = trygon 80° · negatywna · klasa M · otwór i łamacz · IC 12,7 mm (l 8,7 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilne noże tokarskie

oprawki z gniazdem trygonalnym 08 — toczenie zewnętrzne i wewnętrzne

TWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

TWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

TWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

TWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→

PWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

PWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

PWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

PWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→

MWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

MWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

MWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

MWLNR/L 4040 S0840×40 × 170 mmR prawy
←L lewy
→

MWDNN 2020 K0820×20 × 125 mmR prawy
←L lewy
→

MWDNN 2525 M0825×25 × 150 mmR prawy
←L lewy
→

MWDNN 3232 P0832×32 × 170 mmR prawy
←L lewy
→

MWDNN 4040 S0840×40 × 170 mmR prawy
←L lewy
→

S25S TWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T TWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U TWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V TWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

S25S PWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T PWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U PWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V PWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

S25S MWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T MWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U MWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V MWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę WNMG 080408

obsługa, dobór noży i parametry toczenia

1. Ile krawędzi skrawających ma płytka WNMG 080408?

Sześć — trygon ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu naroża wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

2. Jakie noże pasują do płytki WNMG 08?

Oprawki z gniazdem trygonalnym w rozmiarze 08: do toczenia zewnętrznego TWLNR/L, PWLNR/L i MWLNR/L (kąt przystawienia 95 stopni) oraz MWDNN (50 stopni) w przekrojach 20×20–40×40 mm; do toczenia wewnętrznego wytaczadła S25S–S50V z końcówką TWLNR/L, PWLNR/L lub MWLNR/L.

3. Czym różni się WNMG 080408 od WNMG 080404 i 080412?

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.

4. Czy płytką WNMG 080408 można toczyć stal?

Gatunek K10 jest przeznaczony do aluminium i metali nieżelaznych (grupa ISO N), a jego ostra, niepowlekana krawędź na stali zużywa się szybciej. Do toczenia stali konstrukcyjnej lub nierdzewnej dobierz płytkę WNMG w gatunku uniwersalnym z grupy ISO P/M.
