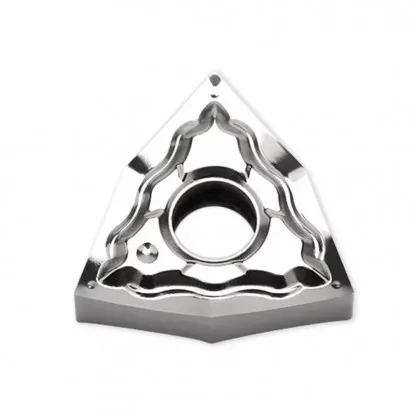

Płytka WNMG 080404 AL K10 Horn

Name: Płytka WNMG 080404 AL K10 Horn
Brand: Horn
SKU: 29378
Price: 29.52 PLN
Availability: InStock

Producent: Horn

kod produktu: 14995

Długość krawędzi: 08 mm2 rozmiary tej płytki

06 mm 08 mm

29,52 zł brutto

Cena netto: 24,00 zł

Wysyłamy w 24h

W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
POWIĄZANE PRODUKTY
Dostawa

Opis

Płytka tokarska WNMG 080404 – wieloostrzowy trigon 80 stopni

Dane techniczne
Długość boku l	8,7 mm
Grubość płytki s	4,76 mm
Średnica otworu d1	5,16 mm
Promień naroża rε	0,4 mm
Kod ANSI	WNMG 431

Płytka tokarska wieloostrzowa WNMG 080404 z węglika K10, dwustronny trygon 80 stopni z otworem i łamaczem wióra do aluminium

Parametry skrawania płytki WNMG 080404 do aluminium i metali nieżelaznych

obróbka średniodokładna — grupa ISO N

Materiał	Obróbka średnio dokładna
Materiał	Vc [m/min]	Posuw f [mm/obr]
NAluminium	60-130	0,15

Płytka wieloostrzowa z węglika K10 – zastosowanie i budowa

dwustronny trigon 80 stopni z otworem i łamaczem wióra

Płytka tokarska WNMG 080404 to dwustronna płytka wieloostrzowa o kształcie trigonalnym (litera W), przeznaczona do toczenia aluminium i metali nieżelaznych. Naroże robocze o kącie 80 stopni jest krępe i sztywne, dzięki czemu dobrze znosi obciążenia przy toczeniu wzdłużnym oraz kopiowym. Negatywna geometria z kątem przyłożenia 0 stopni (litera N) pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Otwór mocujący z łamaczem wióra po obu stronach (typ G wg ISO 1832) kontroluje spływ długiego, ciągliwego wióra aluminium.

Najważniejsze zalety płytki z węglika K10

Sześć krawędzi skrawających — 3 naroża po 80 stopni na każdej z dwóch stron obniżają koszt pojedynczego ostrza względem płytek jednostronnych.
Gatunek K10 do grupy ISO N — drobnoziarnisty węglik z ostrą, często polerowaną krawędzią do aluminium, stopów miedzi i innych metali nieżelaznych.
Promień naroża rε 0,4 mm — mały promień do obróbki wykańczającej przy niewielkich posuwach, dla gładkiej powierzchni i dokładnego konturu.
Kąt naroża 80 stopni daje mocne ostrze i pozwala jednym narożem toczyć wzdłużnie oraz planować bez zmiany noża.
Wymiary wg normy ISO 1832: długość krawędzi 8,7 mm, IC 12,7 mm (1/2″), grubość 4,76 mm — pasują do oprawek z gniazdem trigonalnym 08.
Klasa tolerancji M zapewnia powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.

Zastosowania i dobór parametrów płytki trigonalnej

Płytka WNMG 080404 (zapisywana też łącznie jako wnmg080404) sprawdza się przy toczeniu wałków, tulei, tarcz i kołnierzy z aluminium oraz stopów lekkich. Ceni się ją tam, gdzie liczy się ostra krawędź, czysty odpływ wióra i gładka powierzchnia detalu. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 130 m/min otrzymasz około 1035 obr/min. Ze względu na mały promień naroża 0,4 mm i cienki wiór utrzymuj posuw około 0,15 mm/obr — to zakres typowy dla obróbki wykańczającej, a nie zgrubnej.

Podczas toczenia aluminium największym zagrożeniem jest narost na ostrzu, czyli cząstki obrabianego metalu przywierające do krawędzi skrawającej i pogarszające gładkość powierzchni. Ostra, drobnoziarnista i często polerowana krawędź gatunku K10 wraz z gładką powierzchnią natarcia wyraźnie ograniczają to zjawisko oraz utrzymują błyszczący wygląd detalu. Aby dodatkowo zmniejszyć narost, prowadź obróbkę przy wyższych prędkościach skrawania i z obfitym chłodzeniem emulsją lub techniką MQL. Przy doborze wariantu z rodziny WNMG 0804 pamiętaj, że promień 0,4 mm służy do wykańczania, a większe promienie do cięższych przejść zgrubnych. Płytki wieloostrzowe w gatunku K10 dostarcza koreańska marka Horn.

▲

Ograniczenie zastosowania

Gatunek K10 z ostrą krawędzią jest przeznaczony do metali nieżelaznych (grupa ISO N) — nie stosuj go do toczenia stali ani żeliwa. Do tych materiałów wybierz płytkę WNMG w gatunku uniwersalnym do grup ISO P i M.

Dekoder oznaczenia płytki trygonalnej wg normy ISO 1832

jak czytać kod WNMG 080404 — pozycje 1–7 oznaczenia

Oznaczenie WNMG 080404 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Wkształt 2Nkąt α 3Mtolerancja 4Gtyp – 508wielkość 604grubość 704promień rε

Pozycje 1–4 · kod ISO

1WKształt

Trygon 80°

3 naroża po 80° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

508Wielkość

l = 8,7 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

704Promień naroża

rε = 0,4 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: WNMG 080404 = trygon 80° · negatywna · klasa M · otwór i łamacz · IC 12,7 mm (l 8,7 mm) · s 4,76 mm · rε 0,4 mm

Kompatybilne noże tokarskie dla WNMG 080408 aluminium

Kompatybilne noże tokarskie

oprawki z gniazdem trigonalnym 08 — toczenie zewnętrzne i wewnętrzne

TWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

TWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

TWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

TWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→

PWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

PWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

PWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

PWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→

MWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→

MWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→

MWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→

MWLNR/L 4040 S0840×40 × 170 mmR prawy
←L lewy
→

MWDNN 2020 K0820×20 × 125 mmR prawy
←L lewy
→

MWDNN 2525 M0825×25 × 150 mmR prawy
←L lewy
→

MWDNN 3232 P0832×32 × 170 mmR prawy
←L lewy
→

MWDNN 4040 S0840×40 × 170 mmR prawy
←L lewy
→

S25S TWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T TWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U TWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V TWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

S25S PWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T PWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U PWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V PWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

S25S MWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

S32T MWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→

S40U MWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

S50V MWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę WNMG 080404

obsługa, dobór noży i parametry toczenia

1. Ile krawędzi skrawających ma płytka WNMG 080404?

Sześć — trigon ma 3 naroża robocze po 80 stopni na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

2. Jakie noże pasują do płytki WNMG 08?

Oprawki z gniazdem trigonalnym 08 (IC 12,7 mm): do toczenia zewnętrznego TWLNR/L, PWLNR/L, MWLNR/L oraz MWDNN w przekrojach 20×20–40×40 mm; do toczenia wewnętrznego wytaczadła S25S–S50V z końcówką TWLNR/L, PWLNR/L lub MWLNR/L.

3. Czym różni się WNMG 080404 od WNMG 080408?

Tylko promieniem naroża: 0,4 mm to wariant wykańczający do małych posuwów i gładkiej powierzchni, a 0,8 mm jest bardziej uniwersalny i wytrzymalszy przy większych posuwach. Pozostałe wymiary rodziny WNMG 0804 (IC 12,7 mm, grubość 4,76 mm) są identyczne.

4. Czy płytką WNMG 080404 K10 można toczyć stal?

Nie — gatunek K10 to drobnoziarnisty węglik do metali nieżelaznych z grupy ISO N (aluminium, stopy miedzi). Ostra krawędź szybko zużyłaby się w stali; do stali i stali nierdzewnej wybierz płytkę WNMG w gatunku do grup ISO P i M.
