Pogłębiacz stożkowy Fi 40 mm 60 stopni na stożku Morse'a
search
  • Pogłębiacz stożkowy Fi 40 mm 60 stopni na stożku Morse'a
  • Pogłębiacz stożkowy Fi 40 mm 60 stopni na stożku Morse'a - nr. 1
  • Pogłębiacz stożkowy Fi 40 mm 60 stopni na stożku Morse'a - nr. 2
Poland

Pogłębiacz stożkowy 40/60 DIN 334 B HSS

Poland Poland
11387
Średnica (mm): 406 rozmiarów tego pogłębiacza
16,52537405063
282,90 zł brutto

Cena netto: 230,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt stożka60 stopni
Zakres średnic13–40 mm
Ostrza3 × HSS
Chwyt i długośćMK3, 150 mm

Pogłębiacz stożkowy fi 40 mm 60 stopni – do metalu, DIN 334 B

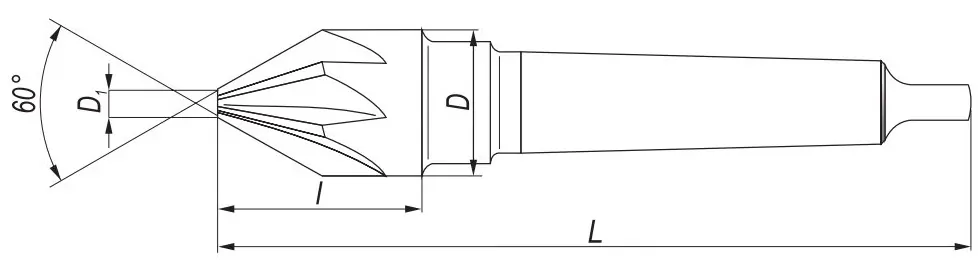

Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 3

Dane techniczne
Kąt wierzchołkowy60 stopni
Średnica największa D40 mm
Średnica czoła D113 mm
Chwytstożek Morse'a nr 3 z płetwą
Długość całkowita L150 mm
Długość części roboczej l37 mm
Liczba ostrzy3
Materiałstal szybkotnąca HSS
NormaDIN 334

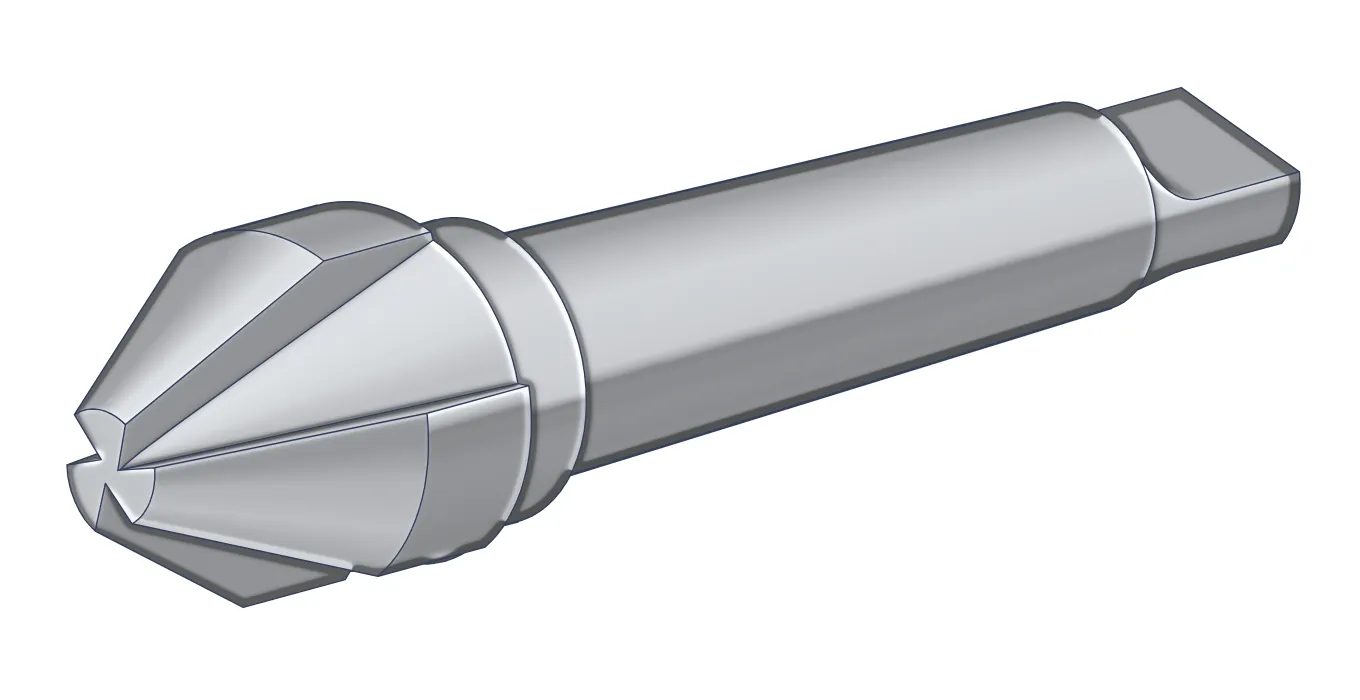

Pogłębiacz stożkowy fi 40 mm 60 stopni DIN 334 – model 3D, trzy ostrza HSS

Pogłębiacz stożkowy fi 40 mm 60 stopni fazuje otwory pod gwint i gratuje krawędzie po wierceniu w metalu. Wykonuje też pogłębienia 60 stopni przy budowie narzędzi i przyrządów. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 13 do 40 mm. Wymiary stożka odpowiadają normie DIN 334, a chwyt stożkowy Morse'a nr 3 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.

Stożek ma 23,4 mm wysokości, a za nim biegnie walec o średnicy 40 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Stożek Morse'a nr 3 pasuje wprost do wrzeciona z gniazdem MK3, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. Do mniejszych otworów służy pogłębiacz fi 37 mm, a do większych – fi 50 mm, oba o kącie 60 stopni.

Budowa i wymiary – trzy ostrza co 120 stopni

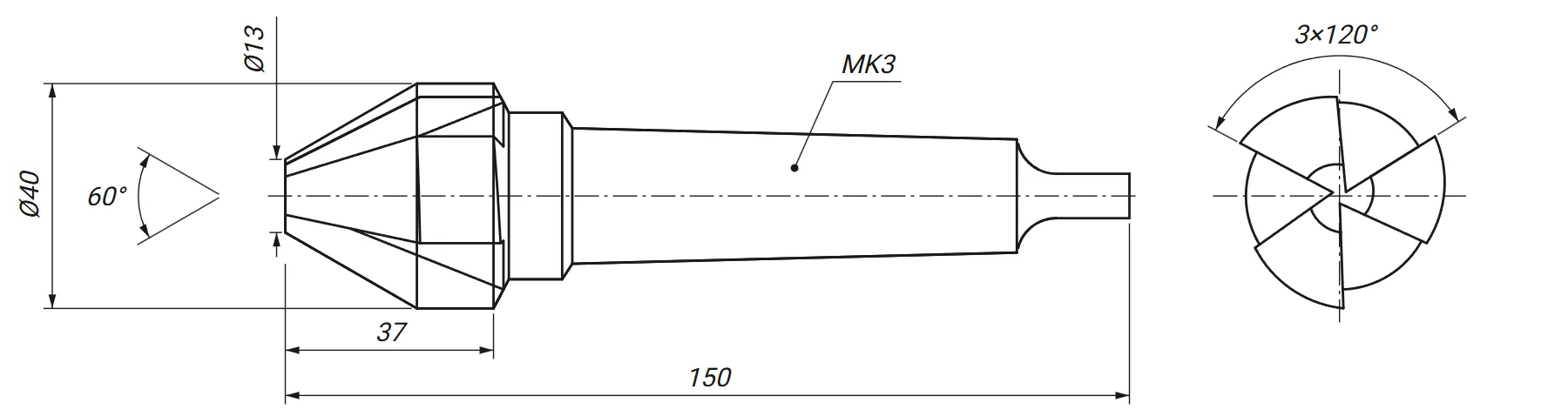

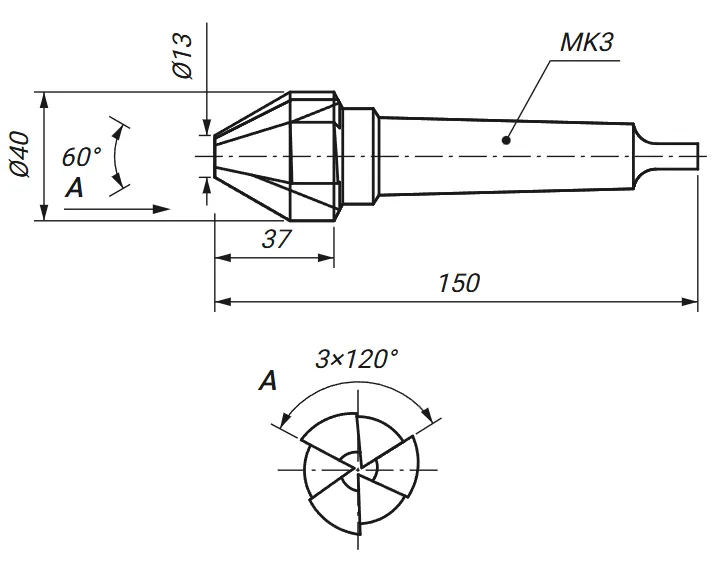

Rysunek techniczny: pogłębiacz stożkowy fi 40 mm 60 stopni DIN 334 z wymiarami D, D1, L i l
Rysunek techniczny: pogłębiacz stożkowy fi 40 mm 60 stopni DIN 334 z wymiarami D, D1, L i l

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 13 mm i rozszerza do 40 mm na wysokości 23,4 mm. Część robocza ma 37 mm długości, a całe narzędzie 150 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Stożek Morse'a nr 3 ma zbieżność ok. 1:20 i kończy się płetwą.

Zastosowania – fazka otworu pod gwint, gratowanie

Operacje przy otworach w metalu, narzędziowni i przyrządach

Pogłębiacz 60 stopni fazuje otwory przed gwintowaniem i gratuje krawędzie po wierceniu. W narzędziowni i przy budowie przyrządów wykonuje pogłębienia 60 stopni. Stożek 60 stopni jest smuklejszy niż 90 stopni: każdy milimetr zagłębienia poszerza fazkę o 1,15 mm. Dzięki temu średnicę fazki ustawia się dokładnie także przy małych otworach. Łeb śruby DIN 7991 M24 ma kąt 60 stopni, więc pogłębiacz wykonuje też gniazdo pod niego: łeb o średnicy 39 mm w otworze 26 mm.

Fazka 60 stopni na otworze pod gwint wykonana pogłębiaczem stożkowym

Fazka otworu przed gwintowaniem

Fazka 60 stopni na otworze 14 mm pod gwint M16 prowadzi gwintownik w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem.

Krawędź otworu z zadziorem po wierceniu i gładka fazka 60 stopni po pogłębiaczu

Gratowanie krawędzi po wierceniu

Krótkie wejście pogłębiacza zbiera zadzior, który wiertło zostawia na krawędzi otworu. Smukły stożek 60 stopni zostawia wąską fazkę, a krawędź jest bezpieczna w dotyku.

Pogłębianie krok po kroku – wiertarka, frezarka, CNC

Od wiercenia otworu do kontroli średnicy fazki

Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK3. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.

Pogłębianie fazki krok po kroku

1Wiercenie otworu

Otwór: od 13 mm

2Mocowanie chwytu

Chwyt: MK3

3Ustawienie obrotów

Stal: ok. 143 obr./min

4Pogłębianie

Głębokość: z kalkulatora

✓Kontrola fazki

Suwmiarka: średnica fazki

Obroty dla stali konstrukcyjnej i pełnej średnicy 40 mm

Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 13 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.

Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.

Głębokość fazki – tabela i kalkulator

Zagłębienie czoła dla fazek od 13 do 40 mm

Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 60 stopni poszerza fazkę o 1,15 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 13 mm.

Średnica fazki [mm]Zagłębienie czoła – CNC [mm]
206,06
26,511,69
3317,32
4023,38

Zagłębienie czoła = (średnica fazki − 13 mm) ÷ 1,15, np. dla fazki 26,5 mm: (26,5 − 13) ÷ 1,15 ≈ 11,69 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni.

Kalkulator: zagłębienie czoła dla średnicy fazki

Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.

Zagłębienie czoła w osi Z
Z 11,69 mm
▲
Zakres pracy pogłębiacza

Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 13 mm lub większej, bo od tej średnicy zaczynają się ostrza.

Parametry skrawania – stal, żeliwo, aluminium, mosiądz

Wartości startowe dla pogłębiacza HSS z trzema ostrzami

Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 40 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 40 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.

Materiał obrabianyPrędkość skrawania [m/min]Posuw na ostrze [mm]Obroty przy Ø 40 mm [obr./min]Posuw minutowy [mm/min]
P Stal niskowęglowa do 700 MPa250,20199119
P Stal konstrukcyjna 500–950 MPa180,1614369
M Stal nierdzewna austenityczna60,104814
K Żeliwo szare200,25159119
N Stopy aluminium, krzem poniżej 0,5%500,25398298
N Mosiądz300,20239143

Obliczenie obrotów i posuwu – fazka Ø 40 mm w stali konstrukcyjnej

Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 40 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 40 mm) ≈ 143 obr./min. Posuw minutowy = posuw na ostrze 0,16 mm × 3 ostrza × 143 obr./min ≈ 69 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.

Pogłębiacz stożkowy fi 40 mm 60 stopni wg DIN 334 fazuje otwory pod gwint i gratuje krawędzie od 13 do 40 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 3 i długość 150 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK3.

Pytania o fazki i chwyt

Pogłębiacz stożkowy 60 stopni – wiertarka i CNC

Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 60 stopni fazuje otwory pod gwint, gratuje krawędzie po wierceniu i wykonuje pogłębienia 60 stopni w narzędziach i przyrządach. Ten pogłębiacz pracuje na średnicach od 13 do 40 mm.

Zagłębienie czoła = (26 − 13) ÷ 1,15 ≈ 11,26 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 13 do 40 mm.

Stożek wsuwa się wprost w gniazdo MK3 wrzeciona i dociska krótkim ruchem; tarcie stożka przenosi moment. Do wrzeciona z większym gniazdem pasuje tuleja redukcyjna. Narzędzie wybija się klinem przez okno wrzeciona, a płetwa chwytu przyjmuje uderzenie.
