Pogłębiacz stożkowy fi 63 mm 60 stopni – do metalu, DIN 334 B
Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 4
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 60 stopni |
| Średnica największa D | 63 mm |
| Średnica czoła D1 | 20 mm |
| Chwyt | stożek Morse'a nr 4 z płetwą |
| Długość całkowita L | 200 mm |
| Długość części roboczej l | 58 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca HSS |
| Norma | DIN 334 |
Pogłębiacz stożkowy fi 63 mm 60 stopni fazuje otwory pod gwint i gratuje krawędzie po wierceniu w metalu. Wykonuje też pogłębienia 60 stopni przy budowie narzędzi i przyrządów. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 20 do 63 mm. Wymiary stożka odpowiadają normie DIN 334, a chwyt stożkowy Morse'a nr 4 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.
Stożek ma 37,2 mm wysokości, a za nim biegnie walec o średnicy 63 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Stożek Morse'a nr 4 pasuje wprost do wrzeciona z gniazdem MK4, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. To największy pogłębiacz 60 stopni w ofercie; do mniejszych otworów służy fi 50 mm.
Budowa i wymiary – trzy ostrza co 120 stopni

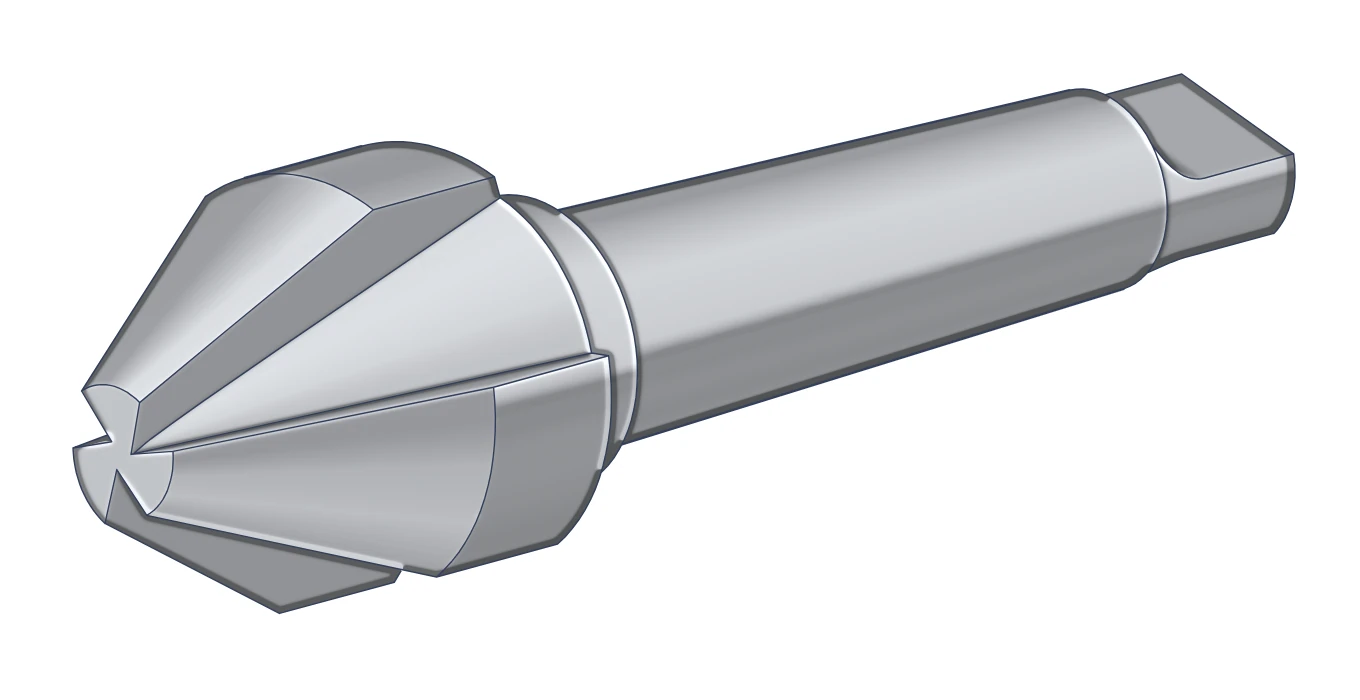

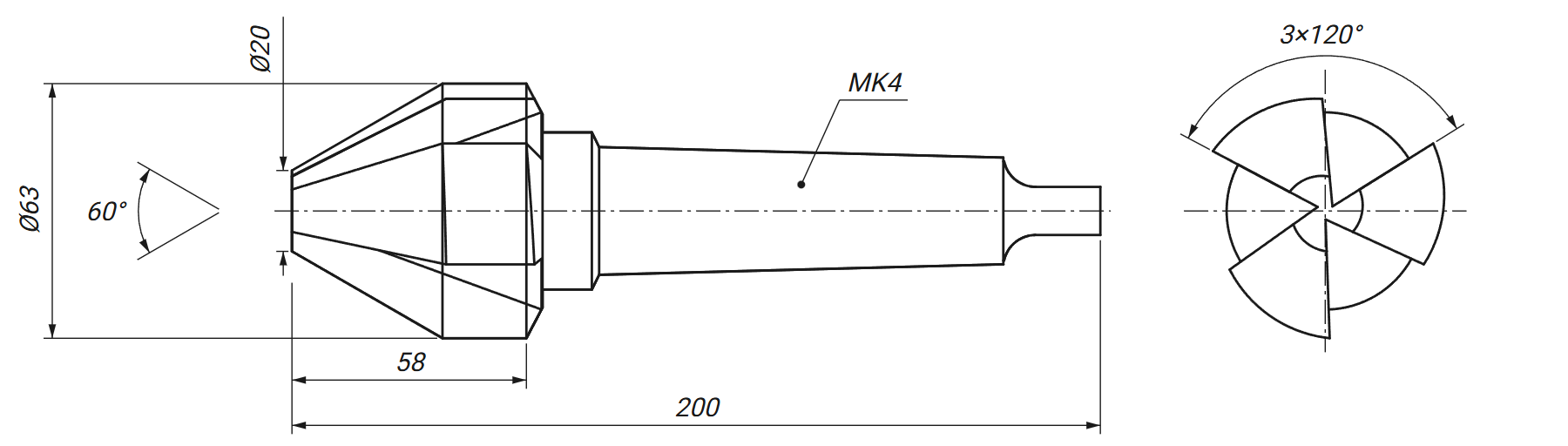

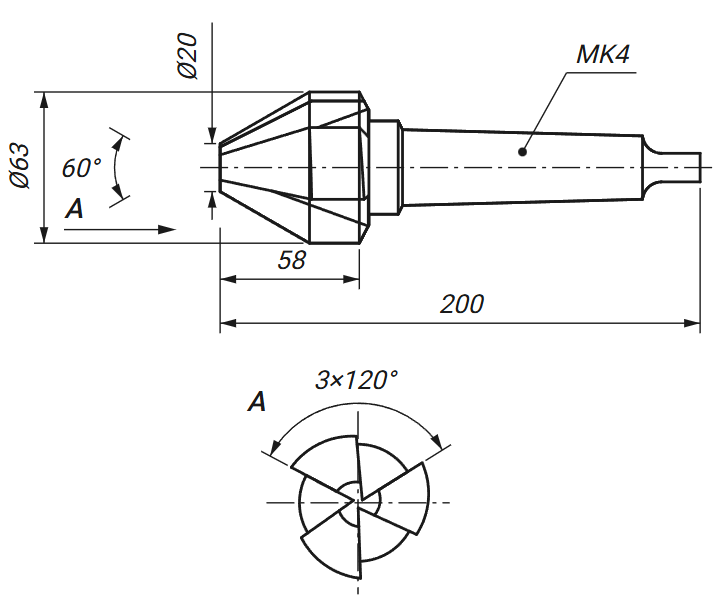

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 20 mm i rozszerza do 63 mm na wysokości 37,2 mm. Część robocza ma 58 mm długości, a całe narzędzie 200 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Stożek Morse'a nr 4 ma zbieżność ok. 1:20 i kończy się płetwą.
Zastosowania – fazka otworu pod gwint, gratowanie
Operacje przy otworach w metalu, narzędziowni i przyrządach
Pogłębiacz 60 stopni fazuje otwory przed gwintowaniem i gratuje krawędzie po wierceniu. W narzędziowni i przy budowie przyrządów wykonuje pogłębienia 60 stopni. Stożek 60 stopni jest smuklejszy niż 90 stopni: każdy milimetr zagłębienia poszerza fazkę o 1,15 mm. Dzięki temu średnicę fazki ustawia się dokładnie także przy małych otworach. Łeb śruby DIN 7991 M24 ma kąt 60 stopni, więc pogłębiacz wykonuje też gniazdo pod niego: łeb o średnicy 39 mm w otworze 26 mm.
Fazka otworu przed gwintowaniem
Fazka 60 stopni na otworze 21 mm pod gwint M24 prowadzi gwintownik w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem.
Gratowanie krawędzi po wierceniu
Krótkie wejście pogłębiacza zbiera zadzior, który wiertło zostawia na krawędzi otworu. Smukły stożek 60 stopni zostawia wąską fazkę, a krawędź jest bezpieczna w dotyku.
Pogłębianie krok po kroku – wiertarka, frezarka, CNC
Od wiercenia otworu do kontroli średnicy fazki
Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK4. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Pogłębianie fazki krok po kroku
1Wiercenie otworu
Otwór: od 20 mm
2Mocowanie chwytu
Chwyt: MK4
3Ustawienie obrotów
Stal: ok. 91 obr./min
4Pogłębianie
Głębokość: z kalkulatora
✓Kontrola fazki
Suwmiarka: średnica fazki
Obroty dla stali konstrukcyjnej i pełnej średnicy 63 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 20 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.
Głębokość fazki – tabela i kalkulator
Zagłębienie czoła dla fazek od 20 do 63 mm
Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 60 stopni poszerza fazkę o 1,15 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 20 mm.
| Średnica fazki [mm] | Zagłębienie czoła – CNC [mm] |
|---|---|
| 31 | 9,53 |
| 41,5 | 18,62 |
| 52 | 27,71 |
| 63 | 37,24 |
Zagłębienie czoła = (średnica fazki − 20 mm) ÷ 1,15, np. dla fazki 41,5 mm: (41,5 − 20) ÷ 1,15 ≈ 18,62 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni.
Kalkulator: zagłębienie czoła dla średnicy fazki
Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.
▲
Zakres pracy pogłębiacza
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 20 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Parametry skrawania – stal, żeliwo, aluminium, mosiądz
Wartości startowe dla pogłębiacza HSS z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 63 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 63 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 63 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,25 | 126 | 94 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,20 | 91 | 55 |
| M Stal nierdzewna austenityczna | 6 | 0,12 | 30 | 11 |
| K Żeliwo szare | 20 | 0,25 | 101 | 76 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,30 | 253 | 228 |
| N Mosiądz | 30 | 0,25 | 152 | 114 |
Obliczenie obrotów i posuwu – fazka Ø 63 mm w stali konstrukcyjnej
Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 63 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 63 mm) ≈ 91 obr./min. Posuw minutowy = posuw na ostrze 0,20 mm × 3 ostrza × 91 obr./min ≈ 55 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 63 mm 60 stopni wg DIN 334 fazuje otwory pod gwint i gratuje krawędzie od 20 do 63 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 4 i długość 200 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK4.
Pytania o fazki i chwyt
Pogłębiacz stożkowy 60 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 60 stopni fazuje otwory pod gwint, gratuje krawędzie po wierceniu i wykonuje pogłębienia 60 stopni w narzędziach i przyrządach. Ten pogłębiacz pracuje na średnicach od 20 do 63 mm.
Zagłębienie czoła = (42 − 20) ÷ 1,15 ≈ 19,05 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 20 do 63 mm.
Stożek wsuwa się wprost w gniazdo MK4 wrzeciona i dociska krótkim ruchem; tarcie stożka przenosi moment. Do wrzeciona z większym gniazdem pasuje tuleja redukcyjna. Narzędzie wybija się klinem przez okno wrzeciona, a płetwa chwytu przyjmuje uderzenie.
