Rozwiertak fi 22 H7 do metalu na stożku MK2 NRTc DIN 208
search
  • Rozwiertak fi 22 H7 do metalu na stożku MK2 NRTc DIN 208
  • Rozwiertak fi 22 H7 do metalu na stożku MK2 NRTc DIN 208 - nr. 1
Artykuły Techniczne

Rozwiertak maszynowy fi 22 H7 NRTc DIN 208 HSS

Artykuły Techniczne Artykuły Techniczne
1205
98,40 zł brutto

Cena netto: 80,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Średnica D Ø22 mm
Tolerancja H722,000–22,021 mm
Stożek Morse'a MK2
Materiał HSS

Rozwiertak maszynowy fi 22 H7 do metalu na stożku — dane techniczne

NRTc — wykańczak trzpieniowy, chwyt stożkowy Morse'a HSS DIN 208

Dane Techniczne
Średnica robocza Dfi 22 H7 (22,000–22,021 mm)
Stożek Morse'aMK2
Długość części roboczej l64 mm
Długość całkowita L237 mm
Liczba zębów Z10
TypNRTc — wykańczak trzpieniowy, chwyt stożkowy Morse'a
Norma wymiarowaDIN 208
MateriałHSS (stal szybkotnąca)

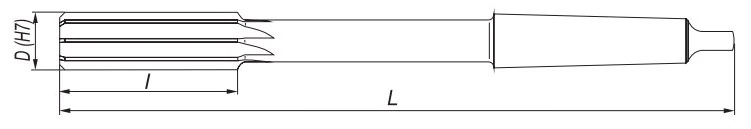

Rozwiertak maszynowy fi 22 H7 do metalu na stożku Morse'a NRTc DIN 208 HSS — wykańczak do otworów w tolerancji H7

Co oznacza tolerancja H7 dla średnicy 22 mm

KlasaOdchyłki [mm]Wymiar [mm]
H6+0,013 / 022,000 – 22,013
H7+0,021 / 022,000 – 22,021WYBRANY
H8+0,033 / 022,000 – 22,033
H9+0,052 / 022,000 – 22,052

Otwór po rozwierceniu mieści się w polu 22,000–22,021 mm (ISO 286-2) — dokładność typowa m.in. dla otworów pod kołki ustalające i pasowania suwliwe.

Parametry skrawania rozwiertaka maszynowego fi 22 H7

Wartości orientacyjne Ø22 mm Z = 10

Grupa materiału (ISO 513) Vc [m/min] fz [mm/ostrze] n [obr/min] Ø22 f [mm/min] Z=10
PStal konstrukcyjna i węglowa8–100,16–0,20116186
MStal nierdzewna2–30,16–0,202946
KŻeliwo3–50,16–0,204369
NAluminium i stopy lekkie12–160,20–0,24174348

Vc — prędkość skrawania, fz — posuw na ostrze (wartości katalogowe dla HSS, dobrane do średnicy Ø22 mm). Obroty wyliczono dla dolnego zakresu: n = (Vc × 1000) ÷ (π × D), posuw minutowy f = fz × Z × n dla Z = 10. Zaczynaj od dolnych wartości i koryguj wg materiału oraz sztywności mocowania.

Może się przydać: Kalkulator parametrów skrawania

Zastosowanie rozwiertaka maszynowego fi 22 H7 do metalu

Obróbka wykańczająca otworów w tolerancji H7

Rozwiertak maszynowy fi 22 H7 do metalu na stożku Morse’a MK2 — trzpieniowy wykańczak NRTc wg DIN 208 ze stali szybkotnącej HSS. Chwyt stożkowy zapewnia pewne, współosiowe mocowanie bezpośrednio w gnieździe wrzeciona lub w tulei redukcyjnej — zarówno na obrabiarkach konwencjonalnych, jak i w centrach obróbczych CNC. Czoło narzędzia ma fazę wprowadzającą ~45° dla centrycznego wejścia, a faski prowadzące na ostrzach utrzymują narzędzie w osi otworu.

Rozwiertak fi 22 H7 do metalu na stożku Morse’a usuwa naddatek pozostawiony po wierceniu i nadaje otworowi ostateczny wymiar w polu tolerancji H7 (22,000–22,021 mm). Rozwiercanie prostuje oś otworu, poprawia jego okrągłość i walcowość, a chropowatość powierzchni schodzi do ok. Ra 0,4–1,6 µm. 10 ostrzy o nierównomiernej podziałce ogranicza drgania i ślady obróbkowe. Większe średnice pracują przy gniazdach łożysk i tulei oraz otworach w korpusach maszyn, gdzie liczy się stabilny wymiar na całej długości. Sprawdza się jako rozwiertak do stali, żeliwa i metali nieżelaznych — stal HSS zachowuje twardość i odporność na ścieranie także w podwyższonej temperaturze skrawania.

Obrabiane materiały

✓Stal konstrukcyjna i węglowa
✓Żeliwo szare
✓Aluminium i stopy metali nieżelaznych
▲Stale nierdzewne — obniżona prędkość skrawania, obfite chłodzenie
✗Stale hartowane powyżej 45 HRC

Zasady prawidłowego rozwiercania

  • Otwór wstępny Ø21,7 mm — naddatek 0,3 mm na średnicy.
  • Otwór wstępny wywierć prostopadle i z minimalnym biciem — rozwiertak wykańczający prowadzi się po istniejącym otworze i nie skoryguje jego skrzywienia.
  • Pracuj z chłodziwem (emulsja lub olej obróbkowy); żeliwo można obrabiać na sucho.
  • Narzędzie wycofuj bez zmiany kierunku obrotów — bieg wsteczny uszkadza krawędzie skrawające.

Najczęściej zadawane pytania — rozwiertak fi 22 H7

Wywierć otwór Ø21,7 mm — naddatek ok. 0,3 mm na średnicy. Zbyt mały naddatek powoduje zgniatanie materiału zamiast skrawania, zbyt duży przeciąża ostrza i pogarsza dokładność otworu.

Zastosuj tuleję redukcyjną Morse'a — pozwala osadzić rozwiertak w gnieździe o większym numerze stożka bez utraty współosiowości mocowania.

Otwór mieści się w polu 22,000–22,021 mm, a chropowatość powierzchni wynosi ok. Ra 0,4–1,6 µm — to dokładność wystarczająca do pasowań suwliwych i otworów pod kołki ustalające.

Producent Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl
