Wiertło do metalu fi 51 - NWKc HSS - Artykuły Techniczne
search
  • Wiertło do metalu fi 51 - NWKc HSS - Artykuły Techniczne
  • Wiertło do metalu fi 51 - NWKc HSS - Artykuły Techniczne - nr. 1
Baildon

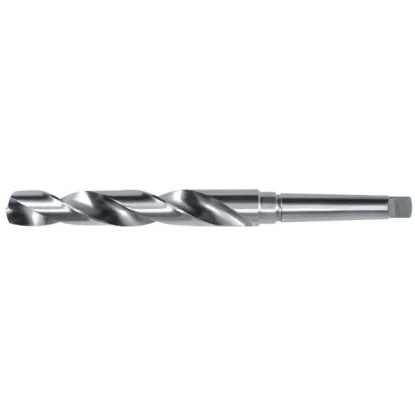

Wiertło do metalu 51 NWKc HSS DIN 345 Baildon

Baildon Baildon
0000008513
688,80 zł brutto

Cena netto: 560,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

ŚREDNICA Ø51 mm
STOŻEK MORSE'A MK5
DŁUGOŚĆ CAŁKOWITA 412 mm
DŁUGOŚĆ ROBOCZA 225 mm

Specyfikacja techniczna wiertła fi 51 mm

Wiertło kręte z chwytem stożkowym Morse'a

DANE TECHNICZNE
Średnica fi 51 NWKc HSS
Norma DIN 345
Typ wiertła NWKc — kręte z chwytem stożkowym
Materiał HSS (stal szybkotnąca)
Długość całkowita l1 412 mm
Długość części roboczej l2 225 mm
Stożek Morse'a MK5
Kąt wierzchołkowy 118°
Tolerancja średnicy h8
Kierunek skrawania Prawoskrętne

Wiertło do metalu fi 51 mm HSS – stożek Morse'a MK5

Opis produktu i najważniejsze zalety

Wiertło do metalu fi 51 mm należy do narzędzi przeznaczonych wyłącznie do obrabiarek stacjonarnych — wiertarek kadłubowych, promieniowych lub wytaczarek o wrzecionie MK5 i mocy napędu powyżej 4 kW. Przy tej średnicy siła osiowa podczas wiercenia w stali S355 przekracza 10 kN, a moment obrotowy dochodzi do 100 Nm. Wiertło fi 51 Morsea stosuje się tam, gdzie konieczne jest wykonanie otworu w pełnym materiale bez wcześniejszego wypalania lub wycinania plazmą.

Najważniejsze zalety wiertła fi 51 mm do metalu

  • Stożek Morse'a MK5 — samohamowne mocowanie we wrzecionie eliminuje poślizg przy pełnym obciążeniu momentem skrawania
  • Stal szybkotnąca HSS — krawędź skrawająca zachowuje twardość roboczą do temperatury 600°C w stalach konstrukcyjnych i niskostopowych
  • Pełna zgodność z normą DIN 345 — gwarantuje wymienność i kompatybilność z tulejami redukcyjnymi oraz wrzecionami w standardzie Morse'a
  • Kąt wierzchołkowy 118° — uniwersalna geometria ostrza sprawdza się w stalach konstrukcyjnych, średniotwardych, żeliwie i aluminium
  • Tolerancja średnicy h8 — powtarzalny wymiar otworu w klasie tolerancji zapewniającej stabilne parametry w produkcji seryjnej
  • Możliwość regeneracji ostrza — wielokrotne ostrzenie na szlifierce z zachowaniem kąta 118° i symetrii krawędzi skrawających

Wiertło fi 51 mm na stożku Morsea stosowane jest w produkcji elementów napędów, przekładni i siłowników hydraulicznych. Otwory pod tuleje łożyskowe i gniazda zaworowe wymagają wiercenia wstępnego wiertłem krętym przed operacją wytaczania. Klasa H12 Ø51,000–Ø51,300 mm.

Stożki Morse'a – wymiary wg DIN 228

Tabela wymiarów wszystkich stożków Morse'a MK0–MK6

StożekŚrednica D [mm]Długość [mm]
MK0 9,045 49,8
MK1 12,065 53,5
MK2 17,780 64,0
MK3 23,825 80,5
MK4 31,267 117,5
MK5 44,399 149,5
MK6 63,348 210,0



TULEJE REDUKCYJNE KOMPATYBILNE Z WIERTŁEM FI 51 MM:

✓ MK5 → MK6 — do wrzeciona z gniazdem MK6
✓ MK5 → MK4 — nie zalecane (gniazdo mniejsze od obciążenia roboczego)
✓ Klin wypychający MK5 — do demontażu wiertła ze wrzeciona

Parametry skrawania wiertła fi 51 mm wg ISO 513

Zalecane warunki obróbki dla średnicy fi 51 mm

Symbol ISOMateriał obrabianyVc [m/min]f [mm/obr]n [obr/min]Vf [mm/min]
P Stal Konstrukcyjna do 900 N/mm² 11÷20 0,25 69÷125 17÷31
K Żeliwo Szare GG20–GG30 13÷16 0,25 81÷100 20÷25
N Miedź i stopy Al Cu, CuZn, Al i stopy 25÷28 0,32÷0,40 156÷175 50÷70

Obowiązkowe wiercenie pilotażowe

Wiertło fi 51 mm nie powinno pracować bez otworu pilotażowego. Wykonać otwór wstępny wiertłem Ø20–25 mm — zmniejsza to siłę osiową o 40–50% i eliminuje pracę krawędzi dłutowej odpowiedzialnej za wibracje. Przy głębokości powyżej 102 mm (2×D) stosować wiercenie przerywane z wycofaniem co 30–40 mm i obfitym chłodzeniem (min. 8% emulsja, 8 l/min).

Kompatybilność materiałowa wiertła fi 51 mm

Zakres materiałów obrabianych i ograniczenia stosowania

✓ Stal konstrukcyjna (S235, S355) do 900 N/mm²
✓ Żeliwo szare i sferoidalne (GG20, GGG40)
✓ Stal niskowęglowa i średniostopowa
▲ Stal nierdzewna (obniżony Vc o 50%, wiercenie pilotażowe obowiązkowe)
▲ Aluminium i stopy Al (podwyższone Vc, chłodzenie emulsją)
✗ Stale hartowane powyżej 45 HRC

Najczęściej zadawane pytania o wiertło fi 51 mm

Tak — obowiązkowo. Otwór pilotażowy Ø20–25 mm eliminuje pracę krawędzi dłutowej, która przy średnicy 51 mm generuje 60–70% całkowitej siły osiowej i silne wibracje.

1) Wykonać otwór pilotażowy Ø20–25 mm. 2) Sprawdzić bicie we wrzecionie (max 0,03 mm). 3) Sztywno zamocować obrabiany element. 4) Stosować mechaniczny posuw — ręczny prowadzi do nierównomiernego nacisku i rezonansu.

Tak — żeliwo szare (GG20–GG30) i sferoidalne (GGG40) to dobre materiały dla wierteł HSS. Wiór krótki i łamliwy łatwiej odprowadzany z rowków niż wiór stalowy. Można wiercić na sucho z przedmuchem sprężonym powietrzem.
