Gwintownik Ręczny M18 lewy 3 sztukowy HSS - nr. 2
search
  • Gwintownik Ręczny M18 lewy 3 sztukowy HSS - nr. 2
  • Gwintownik Ręczny M18 lewy 3 sztukowy HSS - nr. 3
Varel

Gwintownik Ręczny M18 LH DIN 352/3 6H HSS

Varel Varel
6451
Rozmiar gwintu: M1818 rozmiarów tego gwintownika
M4M5M6M7M8M10M12M14M16M18M20M22M24M27M30M33M36M39
147,60 zł brutto

Cena netto: 120,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSS
Rozmiar gwintu M18 lewy
Ilość sztuk3 szt.
Tolerancja 6H ISO2

Dane techniczne gwintownika ręcznego M18 lewego

Dane techniczne
Średnica Gwintu d1 M18
Skok Gwintu P 2,5 mm
Długość Całkowita l1 95 mm
Długość Części Roboczej l2 30 mm
Średnica Części Chwytowej d2 14 mm
Długość Boku Zabieraka Kwadratowego a 11 mm
Otwór Pod Gwint 15,5 mm

Zdzierak, pośredni, wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2–3

Gwint M18 x2,5 LH powstaje w ściance otworu o średnicy 15,5 mm. Rowek gwintu sięga 1,25 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na trzy warstwy.

Gwintowanie otworu M18 LH: otwór 15,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty
Gwintowanie otworu M18 LH: otwór 15,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Wszystkie trzy gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem: nr 1 ma stożek na 7–10 zwojów, nr 3 tylko na 1–2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 7–10 zwojówok. 60%wchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – pośredniśredni, 3–5 zwojówok. 30%wkręca się w nacięte zwoje, tnie dopiero w głębi
nr 3 – wykańczakkrótki, 1–2 zwojeok. 10% + kalibracjaidzie lekko i nadaje pełny zarys 6H

Jak odróżnić numery w komplecie

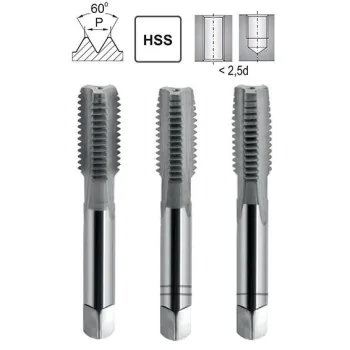

Nakrój to stożkowa końcówka gwintownika. Najdłuższy nakrój ma nr 1, najkrótszy nr 3 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 i nr 2 mają płytszy zarys zwojów, pełny zarys ma dopiero nr 3. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 dwa, a nr 3 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M18 LH – kolejność 1, 2, 3

Gwintowanie ręczne krok po kroku

Gwint M18 x2,5 LH w pięciu krokach

ØWiercenie

Wiertło 15,5 mm

1Zdzierak

Zbiera ok. 60%

2Pośredni

Zbiera ok. 30%

3Wykańczak

Zbiera ok. 10%

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 18 mm minus skok 2,5 mm daje 15,5 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 27 mm, czyli do 1,5 średnicy gwintu (1,5 x 18 mm, na rysunku 1,5D). Otwór wywierć głębiej niż gwint. Zapas pod gwintem pomieści wióry i nakrój wykańczaka.

Gwint M18 LH w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 i nr 3 – pogłębienie i pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Pośredni wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Na początku idzie lekko, a tnie dopiero w głębi. Wykańczak wchodzi prawie bez oporu i dopiero na końcu docina ostatnie procenty zarysu. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M18 LH.

Gwintownik ręczny M18 lewy HSS DIN 352 – zestaw 3 sztukowy do przemysłu ciężkiego

Gwintownik ręczny M18 lewy to profesjonalny zestaw trzech narzędzi do wykonywania gwintów wewnętrznych lewoskrętnych o średnicy 18 mm i skoku 2,5 mm. Gwintowniki ręczne M18 lewe ze stali HSS są przeznaczone do zastosowań przemysłowych, gdzie duże średnice i kierunek lewoskrętny wynikają z wymagań konstrukcyjnych maszyn i urządzeń.

Najważniejsze zalety zestawu gwintowników lewych M18

  • Komplet 3 sztukowy (zdzierak, pośredni, wykańczak) – niezbędny przy dużych średnicach, gdzie obciążenie narzędzia jest znaczne
  • Gwint lewoskrętny M18 – stosowany w maszynach górniczych, urządzeniach hutniczych i ciężkim sprzęcie budowlanym
  • Stal szybkotnąca HSS – umożliwia obróbkę stali węglowych i niskostopowych do 800 MPa
  • Tolerancja 6H wg DIN 352 – gwarantuje prawidłowe pasowanie ze śrubami lewoskrętnymi klasy 6g
  • Skok 2,5 mm – zapewnia szybki postęp gwintowania przy zachowaniu wytrzymałości połączenia

Zestaw gwintowników ręcznych M18 lewych sprawdza się w zakładach przemysłu ciężkiego, kopalniach i firmach serwisujących maszyny budowlane. Do wykonania otworu pod gwint M18 lewy zastosuj wiertło o średnicy 15,5 mm. Przy tak dużej średnicy konieczne jest mocne pokrętło i stabilne zamocowanie obrabianego elementu.

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Do gwintu M18 o skoku 2,5 mm stosuje się wiertło 15,5 mm. Wzór: średnica minus skok (18 - 2,5 = 15,5 mm).

Duża średnica i skok 2,5 mm generują znaczne siły skrawania. Trzy gwintowniki rozkładają pracę i chronią narzędzia przed przeciążeniem i złamaniem.

Gwintownik M18 wymaga dużego pokrętła o zakresie 8-20 mm lub rozmiarze 4. Chwyt kwadratowy ma wymiary około 14 mm.
