Opis
Materiał HSS
Rozmiar gwintu M5 lewy
Ilość sztuk3 szt.
Tolerancja 6H ISO2
Dane techniczne gwintownika ręcznego M5 lewego
| Dane techniczne | |
|---|---|
| Średnica Gwintu d1 | M5 |
| Skok Gwintu P | 0,8 mm |
| Długość Całkowita l1 | 50 mm |
| Długość Części Roboczej l2 | 14 mm |
| Średnica Części Chwytowej d2 | 6 mm |
| Długość Boku Zabieraka Kwadratowego a | 4,9 mm |
| Otwór Pod Gwint | 4,2 mm |
Zdzierak, pośredni, wykańczak – ile materiału zbiera każdy
Podział pracy w komplecie 1–2–3
Gwint M5 x0,8 LH powstaje w ściance otworu o średnicy 4,2 mm. Rowek gwintu sięga 0,4 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na trzy warstwy.
Rysunek pokazuje cały komplet w pracy. Wszystkie trzy gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem: nr 1 ma stożek na 7–10 zwojów, nr 3 tylko na 1–2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.
| Gwintownik | Nakrój | Zbiera materiału | Jak pracuje w otworze |
|---|---|---|---|
| nr 1 – zdzierak | długi, 7–10 zwojów | ok. 60% | wchodzi łagodnie i wyznacza kierunek gwintu |
| nr 2 – pośredni | średni, 3–5 zwojów | ok. 30% | wkręca się w nacięte zwoje, tnie dopiero w głębi |
| nr 3 – wykańczak | krótki, 1–2 zwoje | ok. 10% + kalibracja | idzie lekko i nadaje pełny zarys 6H |
Jak odróżnić numery w komplecie
Nakrój to stożkowa końcówka gwintownika. Najdłuższy nakrój ma nr 1, najkrótszy nr 3 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 i nr 2 mają płytszy zarys zwojów, pełny zarys ma dopiero nr 3. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 dwa, a nr 3 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.
Jak nagwintować otwór M5 LH – kolejność 1, 2, 3
Gwintowanie ręczne krok po kroku
Gwint M5 x0,8 LH w pięciu krokach
ØWiercenie
Wiertło 4,2 mm
1Zdzierak
Zbiera ok. 60%
2Pośredni
Zbiera ok. 30%
3Wykańczak
Zbiera ok. 10%
✓Gotowy gwint
Tolerancja 6H
Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu
Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 5 mm minus skok 0,8 mm daje 4,2 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.
Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić
Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 7,5 mm, czyli do 1,5 średnicy gwintu (1,5 x 5 mm, na rysunku 1,5D). Otwór wywierć głębiej niż gwint. Zapas pod gwintem pomieści wióry i nakrój wykańczaka.
Nr 1 – zdzierak wyznacza kierunek gwintu
Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.
Nr 2 i nr 3 – pogłębienie i pełny zarys
Wykręć zdzierak i usuń wióry z otworu. Pośredni wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Na początku idzie lekko, a tnie dopiero w głębi. Wykańczak wchodzi prawie bez oporu i dopiero na końcu docina ostatnie procenty zarysu. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M5 LH.

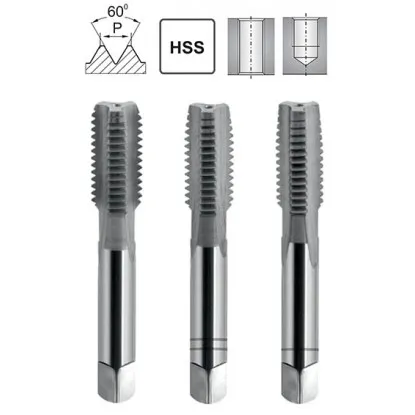

Gwintownik ręczny M5 lewy HSS DIN 352 – zestaw 3 sztukowy do gwintów lewoskrętnych w mechanice precyzyjnej
Gwintownik ręczny M5 lewy to specjalistyczny komplet trzech narzędzi do nacinania gwintów wewnętrznych lewoskrętnych o średnicy 5 mm i skoku 0,8 mm. Gwintowniki ręczne M5 lewe ze stali HSS zgodne z normą DIN 352 są stosowane w mechanice precyzyjnej, elektronice przemysłowej i optyce, gdzie gwinty lewoskrętne zapobiegają samoczynemu odkręcaniu w mechanizmach narażonych na wibracje i ruchy obrotowe.
Najważniejsze zalety zestawu gwintowników lewych M5
- Komplet 3 sztukowy (zdzierak, pośredni, wykańczak) – stopniowe nacinanie zapewnia precyzję i bezpieczeństwo pracy
- Gwint lewoskrętny M5 – zabezpiecza połączenia w mechanizmach obrotowych i wibracjach
- Stal szybkotnąca HSS – uniwersalna obróbka stali, aluminium i mosiądzu do 800 MPa
- Tolerancja 6H zgodna z DIN 352 – precyzyjne pasowanie ze śrubami lewymi M5 klasy 6g
- Popularny mały rozmiar – często stosowany w elektronice przemysłowej i aparaturze pomiarowej
Zestaw gwintowników ręcznych M5 lewych sprawdza się w produkcji urządzeń elektronicznych, aparatury pomiarowej i mechanizmów precyzyjnych. Do wykonania otworu pod gwint M5 lewy użyj wiertła o średnicy 4,2 mm. Pamiętaj – gwintownik lewy obraca się przeciwnie do wskazówek zegara.
Tolerancja 6H — klasy tolerancji gwintów metrycznych
| Klasa | Dokładność | Zastosowanie | Status |
|---|---|---|---|
| 4H / 4g | Wysoka | Połączenia precyzyjne, hydraulika | — |
| 6H / 6g | Standardowa | Budowa maszyn, uniwersalne | WYBRANY |
| 7H / 8g | Niska | Duży luz, łatwy montaż | — |
6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)
Najczęściej zadawane pytania
Pod gwint M5 ze skokiem 0,8 mm należy użyć wiertła 4,2 mm. Wzór: średnica minus skok (5 - 0,8 = 4,2 mm).
Technika jest identyczna, ale kierunek obracania odwrotny. Lewy gwintownik obraca się w lewo (przeciwnie do zegara).
Śruby lewe M5 są dostępne u specjalistycznych dostawców. To rzadszy asortyment, ale można je zamówić bez problemu.
