Tabela rozmiarów gwintów metrycznych zwykłych
| Gwint M | Skok [mm] | Otwór [mm] | Wałek [mm] |
| M1 | 0,25 | 0,8 | 1,0 |
| M1,1 | 0,25 | 0,9 | 1,0 |
| M1,2 | 0,25 | 1,0 | 1,1 |
| M1,4 | 0,3 | 1,1 | 1,3 |
| M1,6 | 0,35 | 1,3 | 1,5 |
| M1,8 | 0,35 | 1,5 | 1,7 |
| M2 | 0,4 | 1,6 | 1,9 |
| M2,2 | 0,45 | 1,8 | 2,1 |
| M2,5 | 0,45 | 2,1 | 2,4 |
| M3 | 0,5 | 2,5 | 2,9 |
| M3,5 | 0,6 | 2,9 | 3,4 |
| M4 | 0,7 | 3,3 | 3,9 |
| M4,5 | 0,75 | 3,8 | 4,4 |
| M5 | 0,8 | 4,2 | 4,9 |
| M6 | 1 | 5,0 | 5,9 |
| M7 | 1 | 6,0 | 6,9 |
| M8 | 1,25 | 6,8 | 7,9 |
| M9 | 1,25 | 7,8 | 8,9 |
| M10 | 1,5 | 8,5 | 9,9 |
| M11 | 1,5 | 9,5 | 10,9 |
| M12 | 1,75 | 10,3 | 11,8 |
| M14 | 2 | 12,0 | 13,8 |
| M16 | 2 | 14,0 | 15,8 |
| M18 | 2,5 | 15,5 | 17,8 |
| M20 | 2,5 | 17,5 | 19,8 |
| M22 | 2,5 | 19,5 | 21,8 |
| M24 | 3 | 21,0 | 23,8 |
| M27 | 3 | 24,0 | 26,8 |
| M30 | 3,5 | 26,5 | 29,7 |
| M33 | 3,5 | 29,5 | 32,7 |
| M36 | 4 | 32,0 | 35,7 |
| M39 | 4 | 35,0 | 38,7 |
| M42 | 4,5 | 37,5 | 41,7 |
| M45 | 4,5 | 40,5 | 44,7 |
| M48 | 5 | 42,9 | 47,7 |
| M52 | 5 | 46,9 | 51,7 |
| M56 | 5,5 | 50,4 | 55,6 |
| M60 | 5,5 | 54,4 | 59,6 |
| M64 | 6 | 57,9 | 63,6 |
| M68 | 6 | 61,9 | 67,6 |
Opis

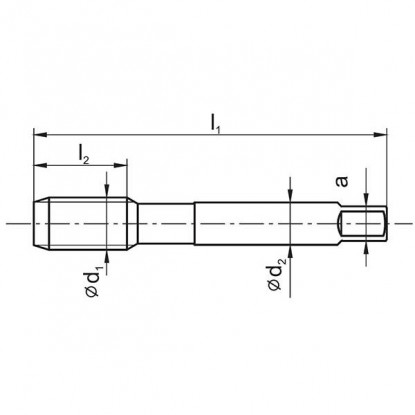

| Dane techniczne | |
|---|---|
| Średnica Gwintu d1 | M7 |
| Skok Gwintu P | 1 mm |
| Długość Całkowita l1 | 56 mm |
| Długość Części Roboczej l2 | 18 mm |
| Średnica Części Chwytowej d2 | 6 mm |
| Długość Boku Zabieraka Kwadratowego a | 4,9 mm |
| Otwór Pod Gwint | 6,0 mm |

Podział pracy w komplecie 1–2–3
Gwint M7 x1 LH powstaje w ściance otworu o średnicy 6 mm. Rowek gwintu sięga 0,5 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na trzy warstwy.
Rysunek pokazuje cały komplet w pracy. Wszystkie trzy gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem: nr 1 ma stożek na 7–10 zwojów, nr 3 tylko na 1–2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.
| Gwintownik | Nakrój | Zbiera materiału | Jak pracuje w otworze |
|---|---|---|---|
| nr 1 – zdzierak | długi, 7–10 zwojów | ok. 60% | wchodzi łagodnie i wyznacza kierunek gwintu |
| nr 2 – pośredni | średni, 3–5 zwojów | ok. 30% | wkręca się w nacięte zwoje, tnie dopiero w głębi |
| nr 3 – wykańczak | krótki, 1–2 zwoje | ok. 10% + kalibracja | idzie lekko i nadaje pełny zarys 6H |
Nakrój to stożkowa końcówka gwintownika. Najdłuższy nakrój ma nr 1, najkrótszy nr 3 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 i nr 2 mają płytszy zarys zwojów, pełny zarys ma dopiero nr 3. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 dwa, a nr 3 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.
Gwintowanie ręczne krok po kroku
Wiertło 6 mm
Zbiera ok. 60%
Zbiera ok. 30%
Zbiera ok. 10%
Tolerancja 6H
Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu
Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 7 mm minus skok 1 mm daje 6 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.
Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 10,5 mm, czyli do 1,5 średnicy gwintu (1,5 x 7 mm, na rysunku 1,5D). Otwór wywierć głębiej niż gwint. Zapas pod gwintem pomieści wióry i nakrój wykańczaka.
Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.
Wykręć zdzierak i usuń wióry z otworu. Pośredni wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Na początku idzie lekko, a tnie dopiero w głębi. Wykańczak wchodzi prawie bez oporu i dopiero na końcu docina ostatnie procenty zarysu. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M7 LH.
Gwintownik ręczny M7 lewy to specjalistyczny komplet trzech narzędzi do nacinania gwintów wewnętrznych lewoskrętnych o średnicy 7 mm i skoku 1 mm. Gwintowniki ręczne M7 lewe ze stali HSS zgodne z normą DIN 352 łączą niestandardową średnicę z lewym kierunkiem zwojów, co czyni je niezbędnymi w specyficznych zastosowaniach motoryzacyjnych, lotniczych i maszynowych gdzie wymagane jest zabezpieczenie przed samoczynnym odkręcaniem.
Zestaw gwintowników ręcznych M7 lewych sprawdza się w warsztatach motoryzacyjnych, zakładach lotniczych i serwisach maszyn specjalistycznych. Do wykonania otworu pod gwint M7 lewy użyj wiertła o średnicy 6 mm. Pamiętaj o kierunku obrotów – gwintownik lewy kręci się przeciwnie do wskazówek zegara.
| Klasa | Dokładność | Zastosowanie | Status |
|---|---|---|---|
| 4H / 4g | Wysoka | Połączenia precyzyjne, hydraulika | — |
| 6H / 6g | Standardowa | Budowa maszyn, uniwersalne | WYBRANY |
| 7H / 8g | Niska | Duży luz, łatwy montaż | — |
6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)
Pod gwint M7 ze skokiem 1 mm stosuje się wiertło 6 mm. Średnica otworu jest identyczna dla gwintów prawych i lewych.
Lewe gwinty M7 występują w specjalistycznych maszynach, elementach obrotowych i konstrukcjach lotniczych wymagających zabezpieczenia.
Śruby M7 lewe to wyroby specjalistyczne. Dostępne u dostawców elementów złącznych dla lotnictwa i przemysłu maszynowego.
