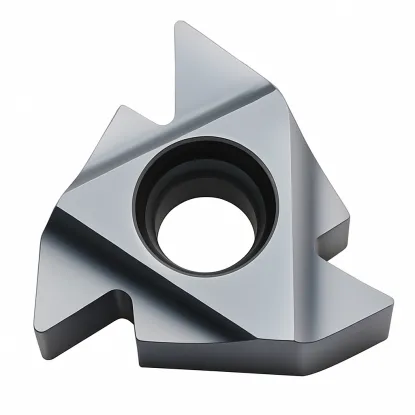

Płytka do gwintów calowych 16 EL AG55 BMA
Dane techniczne płytki o profilu częściowym do gwintów od 48 do 8 zwojów na cal
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 EL AG55 BMA |
| Rodzaj | płytka do gwintu zewnętrznego, lewa |
| Profil | częściowy (niepełny), kąt 55° |
| Zwoje na cal | 48–8 |
| Zakres skoków | 0,53–3,17 mm |
| Promień naroża | 0,07 mm |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | lewe zewnętrzne SEL rozmiaru 16, zastępczo prawe wewnętrzne SIR 16 |
| Gatunek | BMA: węglik submikronowy, PVD TiAlN |
Kąt zarysu55°
Zakres skoków0,53–3,17 mm
Zwoje na cal48–8
OprawkiSEL 16
Płytka do gwintów calowych 16 EL AG55 BMA toczy gwinty zewnętrzne o kącie zarysu 55° i od 48 do 8 zwojów na cal. Jedną płytką wykonasz gwinty rurowe G od G 1/16 do G 6 oraz gwinty Whitwortha BSW i BSF z tego zakresu. Pracuje w lewych oprawkach SEL rozmiaru 16, a zastępczo także w prawych wytaczakach SIR 16. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 16 EL AG55 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w lewej oprawce SEL przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Wałek obraca się, a płytka w oprawce przesuwa się wzdłuż jego osi. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 1,814 mm przy gwincie G 1/2. W typowym ustawieniu lewa płytka pracuje w stronę uchwytu i toczy gwint lewy.
Płytka AG55 nie dotyka wierzchołków zwojów. Zostaje na nich średnica wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu G 1/2 (skok 1,814 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem nieco mniejszym niż 27,5°, czyli połowa kąta zarysu. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek AG55 schodzi głębiej niż dno gwintu Whitwortha: przy G 1/2 ok. 1,37 mm zamiast 1,16 mm. Dosuw zakończ, gdy sprawdzian pierścieniowy albo nakrętka wchodzi na gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek BMA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Zwoje na cal | 48 | 28 | 19 | 14 | 11 | 8 |
|---|---|---|---|---|---|---|
| Skok P [mm] (odpowiednik) | 0,53 | 0,91 | 1,34 | 1,81 | 2,31 | 3,17 |
| Liczba przejść | 3–6 | 4–8 | 6–10 | 9–12 | 7–14 | 8–17 |
Dla 28, 19 i 11 zwojów na cal liczba przejść interpolowana z tabeli producenta.
Obroty i posuw dla G 1/2
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,814 mm/obr.
Przykład: G 1/2 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 20,955) ≈ 1520 obr./min
vf = n × P = 1520 × 1,814
2758 mm/min
prędkość posuwu
d – średnica gwintu (20,955 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 55° – od 48 do 8 zwojów na cal
Jeden kąt zarysu, wiele gwintów rurowych i Whitwortha
28 zwojów na cal – G 1/8
14 zwojów na cal – G 1/2
8 zwojów na cal – BSW 1"
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 55°, promień 0,07 mm.
Uniwersalna płytka 55° ma wierzchołek o promieniu 0,07 mm. Mieści się on w rowku gwintu o 28 zwojach na cal i w rowku o 8 zwojach na cal. Liczbę zwojów wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy gwint 55° z tego zakresu.
Kąt 55° mają gwinty rurowe G według ISO 228-1 i gwinty Whitwortha. Płytka wykona więc gwinty G od G 1/16 do G 6, gwinty BSW od 1/4" do 1" oraz BSF od 1/4" do 7/8". Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednej liczby zwojów na cal.
| Zwoje na cal | 28 | 20 | 19 | 18 | 16 | 14 | 12 | 11 | 10 | 9 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint rurowy G | G 1/16, G 1/8 | — | G 1/4, G 3/8 | — | — | G 1/2, G 5/8, G 3/4, G 7/8 | — | G 1, G 1 1/8, G 1 1/4, G 1 1/2, G 1 3/4, G 2, G 2 1/4, G 2 1/2, G 2 3/4, G 3, G 3 1/2, G 4, G 4 1/2, G 5, G 5 1/2, G 6 | — | — | — |
| Gwint BSW | — | 1/4" | — | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" |
AG55 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 16 EL AG55
Płytka obrabia boki i dno rowka w zakresie od 48 do 8 zwojów na cal. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 16 EL 14 W
Płytka toczy boki oraz zaokrąglone dno i wierzchołki gwintu o 14 zwojach na cal. Zaokrąglenia powstają w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 16 EL AG55 | Pełny profil W |
|---|---|---|
| Zakres skoku | od 48 do 8 zwojów na cal | jedna liczba zwojów, np. 14 |
| Wierzchołek gwintu | średnica wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie wałka | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,07 mm | zgodny z zarysem Whitwortha danego skoku |
| Głębokość rowka przy G 1/2 | ok. 1,37 mm, głębiej niż zarys Whitwortha | 1,16 mm, jak zarys Whitwortha |
| Płytki na 48–8 zwojów na cal | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. AG55 zostawia wierzchołki takie, jaką średnicę wytoczysz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys Whitwortha.
Średnica i dno gwintu przy płytce AG55
Przed gwintowaniem wytocz średnicę zewnętrzną na wymiar gwintu, np. G 1/2 w klasie A: 20,671–20,955 mm. Naroże o promieniu 0,07 mm daje dno ostrzejsze niż zarys Whitwortha, który zaokrągla dno promieniem 0,137 skoku (0,25 mm przy G 1/2). Gdzie liczy się pełny zarys, wybierz płytkę pełnoprofilową W na daną liczbę zwojów.
Dekoder oznaczenia 16 EL AG55 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 EL AG55
Liczba 16 oznacza rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala. Nie jest to średnica gwintu. Wymiary X = 1,2 mm i Y = 1,7 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 55° i promień 0,07 mm.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
L
Wykonanie lewe
Oprawka SEL, posuw w stronę uchwytu.
AG55
Profil częściowy 55°
Od 48 do 8 zwojów na cal.
BMA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w lewych oprawkach zewnętrznych SEL na płytki rozmiaru 16, np. SEL 1616 H16, SEL 2020 K16 lub SEL 2525 M16. Kształt płytki jest taki sam jak płytki wewnętrznej prawej 16 IR, dlatego zastępczo zamocujesz ją w prawym wytaczaku SIR 16 i wytoczysz nią gwint w otworze. Do stałej pracy w otworach przeznaczone są płytki wewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów calowych 16 EL AG55 BMA łączy w jednym ostrzu gwinty od 48 do 8 zwojów na cal o kącie 55°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów rurowych G i Whitwortha. Wymaga średnicy przygotowanej wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
16 EL AG55 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty zewnętrzne o kącie 55° od 48 do 8 zwojów na cal: gwinty rurowe G od G 1/16 do G 6, gwinty Whitwortha BSW od 1/4" do 1" oraz BSF od 1/4" do 7/8".
Wytocz średnicę zewnętrzną na wymiar gwintu, np. G 1/2 w klasie A: 20,671–20,955 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do lewych oprawek zewnętrznych SEL na płytki rozmiaru 16, np. SEL 1616 H16, SEL 2020 K16, SEL 2525 M16 lub SEL 3232 P16. Ma ten sam kształt co płytka wewnętrzna prawa 16 IR, więc zastępczo pasuje też do prawych wytaczaków SIR 16.
Liczba przejść rośnie ze skokiem: 4–8 przy 28 zwojach na cal, 9–12 przy 14 zwojach na cal i 8–17 przy 8 zwojach na cal. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia. Część wartości interpolowano z tabeli producenta.
To rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany 9,525 mm (3/8 cala). Średnicę gwintu wyznacza obrabiany wałek, dlatego płytką 16 EL AG55 toczysz zarówno G 1/8, jak i G 2.
