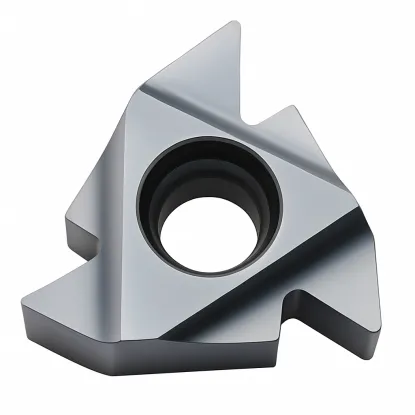

Płytka 11 ER A60 MTA Horn
19,68 zł brutto
Cena netto: 16,00 zł
Opis
Płytka do gwintów metrycznych 11 ER A60 – uniwersalny profil 60°
Dane techniczne płytki o profilu częściowym do skoków 0,5–1,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 11 ER A60 MTA |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 60° |
| Zakres skoków | 0,5–1,5 mm |
| Zwoje na cal | 48–16 |
| Promień naroża | 0,05 mm |
| Rozmiar płytki | 11: krawędź 11 mm, IC 6,35 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 11, zastępczo lewe wewnętrzne SIL 11 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Kąt zarysu60°
Zakres skoków0,5–1,5 mm
Zwoje na cal48–16
OprawkiSER 11
Płytka do gwintów metrycznych 11 ER A60 toczy gwinty zewnętrzne o kącie zarysu 60° i skoku od 0,5 do 1,5 mm. Jedną płytką wykonasz gwinty metryczne zwykłe od M3 do M10, drobnozwojne w tym zakresie skoków oraz calowe UNC i UNF od 48 do 16 zwojów na cal. Pracuje w prawych oprawkach SER rozmiaru 11, a zastępczo także w lewych wytaczakach SIL 11. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 11 ER A60 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Wałek obraca się, a płytka w oprawce przesuwa się wzdłuż jego osi. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 1,25 mm przy gwincie M8. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka A60 nie dotyka wierzchołków zwojów. Zostaje na nich średnica wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu M8 (skok 1,25 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem 29–30° do promienia. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek A60 schodzi głębiej niż dno gwintu ISO: przy M8 ok. 0,90 mm zamiast 0,77 mm. Dosuw zakończ, gdy sprawdzian pierścieniowy albo nakrętka wchodzi na gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Skok P [mm] | 0,5 | 0,8 | 1,0 | 1,25 | 1,5 |
|---|---|---|---|---|---|
| Zwoje na cal (odpowiednik) | 48 | 32 | 24 | 20 | 16 |
| Liczba przejść | 3–6 | 4–7 | 4–9 | 6–10 | 5–11 |
Obroty i posuw dla M8
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,25 mm/obr.
Przykład: M8 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 8) ≈ 3980 obr./min
vf = n × P = 3980 × 1,25
4975 mm/min
prędkość posuwu
d – średnica gwintu (8 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 60° – skoki od 0,5 do 1,5 mm
Jeden kąt zarysu, wiele gwintów metrycznych i calowych
Skok 0,5 mm – M3
Skok 1,0 mm – M6
Skok 1,5 mm – M10
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 60°, promień 0,05 mm.
Uniwersalna płytka 60° ma wąski wierzchołek o promieniu 0,05 mm. Mieści się on w rowku gwintu o skoku 0,5 mm i w rowku o skoku 1,5 mm. Skok wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy skok z tego zakresu.
Kąt 60° mają gwinty metryczne ISO i calowe gwinty zunifikowane UN. Płytka wykona więc gwinty metryczne zwykłe od M3 do M10 i każdy gwint drobnozwojny o skoku 0,5–1,5 mm, np. M8 × 1 lub M12 × 1,5. Wykona też gwinty UNC od #3-48 do 3/8"-16 i UNF od #4-48 do 3/4"-16. Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednego skoku.
| Skok P [mm] | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 |
|---|---|---|---|---|---|---|
| Gwint metryczny zwykły | M3 | M4 | M5 | M6 | M8 | M10 |
A60 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 11 ER A60
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–1,5 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 11 ER 1,5 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 1,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 11 ER A60 | Pełny profil ISO |
|---|---|---|
| Zakres skoku | 0,5–1,5 mm, 48–16 zwojów na cal | jeden skok, np. 1,5 mm |
| Wierzchołek gwintu | średnica wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie wałka | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,05 mm | zgodny z zarysem ISO danego skoku |
| Głębokość rowka przy M8 | ok. 0,90 mm, głębiej niż zarys ISO | 0,77 mm, jak zarys ISO |
| Płytki na skoki 0,5–1,5 mm | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. A60 zostawia wierzchołki takie, jaką średnicę wytoczysz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys ISO przy większych skokach.
Średnica i dno gwintu przy płytce A60
Przed gwintowaniem wytocz średnicę zewnętrzną w polu tolerancji 6g, np. M8: 7,760–7,972 mm, M10: 9,732–9,968 mm. Naroże o promieniu 0,05 mm daje ostre dno zwoju. Norma PN-ISO 965-1 wymaga dla śrub klasy 8.8 i wyższych dna o promieniu co najmniej 0,125 skoku, czyli 0,16 mm przy M8. Do takich śrub wybierz płytkę pełnoprofilową na dany skok.
Dekoder oznaczenia 11 ER A60 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 11 ER A60
Liczba 11 oznacza rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany IC 6,35 mm, czyli 1/4 cala. Nie jest to średnica gwintu. Wymiary X = 0,8 mm i Y = 0,9 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 60° i promień 0,05 mm.
11
Rozmiar płytki
Krawędź 11 mm, IC 6,35 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
A60
Profil częściowy 60°
Skoki 0,5–1,5 mm, 48–16 zwojów na cal.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 11, np. SER 1010 H11, SER 1212 K11 lub SER 1212 M11. Kształt płytki jest taki sam jak płytki wewnętrznej lewej 11 IL, dlatego zastępczo zamocujesz ją w lewym wytaczaku SIL 11 i wytoczysz nią gwint w otworze. Do stałej pracy w otworach przeznaczone są płytki wewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów metrycznych 11 ER A60 łączy w jednym ostrzu wszystkie skoki od 0,5 do 1,5 mm o kącie 60°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów metrycznych i calowych UN. Wymaga średnicy przygotowanej wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
11 ER A60 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty zewnętrzne o kącie 60° i skoku od 0,5 do 1,5 mm. To gwinty metryczne zwykłe od M3 do M10, gwinty drobnozwojne o tych skokach, np. M8 × 1 lub M12 × 1,5, oraz calowe UNC od #3-48 do 3/8"-16 i UNF od #4-48 do 3/4"-16.
Wytocz średnicę zewnętrzną na wymiar gwintu w polu tolerancji 6g, np. M5: 4,826–4,976 mm, M10: 9,732–9,968 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 11, np. SER 0808 H11, SER 1010 H11, SER 1212 K11 lub SER 1212 M11. Ma ten sam kształt co płytka wewnętrzna lewa 11 IL, więc zastępczo pasuje też do lewych wytaczaków SIL 11.
Liczba przejść rośnie ze skokiem: 3–6 przy 0,5 mm, 4–9 przy 1,0 mm i 5–11 przy 1,5 mm. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
To rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany 6,35 mm (1/4 cala). Średnicę gwintu wyznacza obrabiany wałek, dlatego płytką 11 ER A60 toczysz zarówno M4, jak i M10.
