Opis
Dane techniczne płytki do gwintów calowych wewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 11 mm |
| Profil gwintu | 55 stopni, G (Rurowy BSP ), Whithowrth ( BSW, BSF ), BSB |
| Typ płytki | Gwint Calowy Wewnętrzny Prawy |
| Zakres skoku gwintu P | 0,5 do 1,5 mm |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

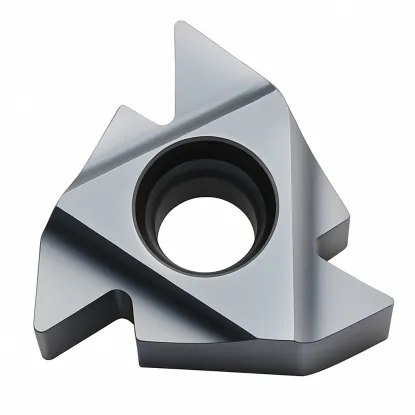

Płytka do gwintów calowych wewnętrznych prawa G
Płytka do gwintów 11 IR A55 MTA to specjalistyczne narzędzie skrawające do precyzyjnego gwintowania wewnętrznego w systemie calowym BSP i Whitwortha. Przeznaczona do noży tokarskich składanych wewnętrznych, umożliwia profesjonalne wykonywanie gwintów rurowych i angielskich w otworach o średnicy od 11 mm. Kąt wierzchołkowy 55 stopni gwarantuje zgodność z normami brytyjskimi. Zalety płytki 11 IR A55 do gwintów calowych
- Uniwersalność zastosowań — gwinty BSP, BSW i BSF w jednym narzędziu
- Szeroki zakres skoków P 0,5-1,5 mm oraz TPI 48-16 zwoi na cal
- Precyzyjny kąt 55 stopni — idealna zgodność z normami angielskimi
- Płytka do wytaczaków wewnętrznych — stabilna obróbka głębokich otworów
- Geometria IR zapewnia niezawodne gwintowanie prawe wewnętrzne
- Wymiar 11 mm — optymalna wielkość do standardowych połączeń rurowych
To rozwiązanie doceniane przez specjalistów obróbki rurociągów, hydrauliki i instalacji przemysłowych. Płytka pozwala na wykonanie gwintów w stalach, mosiądzach i aluminium z powtarzalnością wymiarową. Idealna do warsztatów zajmujących się modernizacją instalacji, naprawą maszyn oraz produkcją elementów połączeniowych. Kompatybilność z wytaczakami składanymi ułatwia szybką wymianę i minimalizuje przestoje. Postaw na narzędzie sprawdzone w przemyśle — zamów płytkę, która usprawni gwintowanie wewnętrzne i zagwarantuje profesjonalną jakość połączeń gwintowych.
Parametry skrawania dla płytki wewnętrznej prawej 11 IR AG55 Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 11 IR A55 MTA?
Płytka jest przeznaczona głównie do gwintów calowych BSP (British Standard Pipe) z kątem wierzchołkowym 55 stopni. Możliwe jest również zastosowanie w gwintach Whitwortha angielskich BSW i BSF o tym samym kącie. Zakres skoków obejmuje P 0,5-1,5 mm oraz TPI 48-16 zwoi na cal.
2. Czym różni się gwint BSP od metrycznego?
Gwint BSP (British Standard Pipe) to system calowy z kątem wierzchołkowym 55 stopni, stosowany w instalacjach rurowych. Gwint metryczny ma kąt 60 stopni i wymiary podawane w milimetrach. Nie są one wymienne — do każdego typu potrzebna jest odpowiednia płytka.
3. Jaki zakres gwintów mogę wykonać płytką 11 mm?
Płytka pozwala na wykonanie gwintów o skoku od P 0,5 do 1,5 mm w systemie metrycznym lub od 48 do 16 TPI (zwoi na cal) w systemie calowym. Umożliwia to obróbkę standardowych gwintów rurowych i połączeń hydraulicznych.
Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
