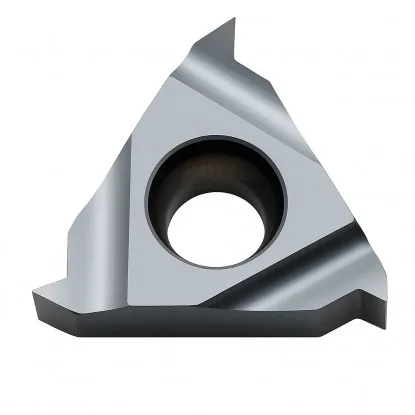

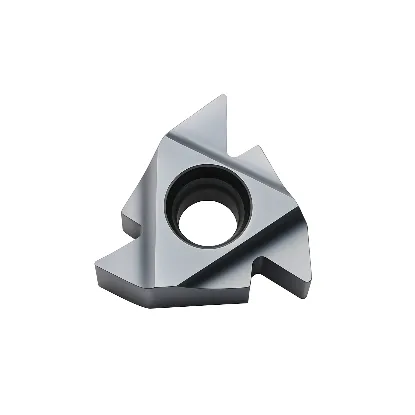

Płytka 16 ER 0.75 ISO BMA

Producent: Fanar Narzędzia

kod produktu: 0000009694

67,65 zł brutto

Cena netto: 55,00 zł

Wysyłamy w 24h

Ostatnie sztuki w magazynie 2 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
POWIĄZANE PRODUKTY
Dostawa

Opis

Dane techniczne płytki do gwintów metrycznych zewnętrznych 16 ER 0,75 mm

Dane techniczne
Długość boku L	16 mm
Profil gwintu	60 stopni
Typ płytki	Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P	0,75 mm
Przykładowe zastosowanie	M4,5; M6x0,75; M7x0,75; M8x0,75
Profil gwintu	pełny ISO
Gatunek węglika MTA	Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych

Płytka do gwintów metrycznych drobnozwojnych 0,75 mm pełny profil ISO

Płytka do gwintów 16 ER 0.75 ISO BMA to precyzyjne narzędzie tokarskie do wykonywania gwintów metrycznych drobnozwojnych o skoku 0,75 mm z pełnym profilem ISO. Płytka do gwintów metrycznych zewnętrznych serii 16 z dedykowanym pełnym profilem zapewnia kompletne formowanie gwintu łącznie z wierzchołkami zwojów bez konieczności dodatkowej obróbki wykańczającej.

Najważniejsze zalety płytki 16 ER 0.75 mm ISO BMA

Pełny profil ISO dla skoku 0,75 mm – formuje kompletny gwint z wierzchołkami dla M4,5, M6x0,75, M7x0,75, M8x0,75, M9x0,75, M10x0,75
Gotowy gwint bez dodatkowej obróbki – płytka pełno profilowa kształtuje zarys gwintu wraz z wykończeniem wierzchołków w jednej operacji na tokarce
Seria 16 dla stabilności procesu – konstrukcja zapewnia sztywność i precyzję przy toczeniu gwintów drobnozwojnych
Zastosowanie zamienne – płytka pracuje jako zewnętrzna prawna i wewnętrzna lewa po zamontowaniu w odpowiedniej oprawce tokarskiej serii 16
Dedykowany profil metryczny – kąt zarysu 60 stopni zgodny z normą ISO zapewniający powtarzalność wymiarów w produkcji seryjnej

Płytka stosowana w produkcji precyzyjnej mechaniki i elektroniki wymagającej gwintów drobnozwojnych o skoku 0,75 mm. Idealna do warsztatów wykonujących elementy z drobnymi gwintami metrycznymi w seriach produkcyjnych wymagających wysokiej jakości. Przygotuj średnicę nominalną wałka przed rozpoczęciem gwintowania na tokarce.

Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 0,75 mm Horn

Symbol ISO	Materiał	Prędkość skrawania Vc [m/min]
P	Stal	50-180
M	Stal nierdzewna	50-90
K	Żeliwo	65-120
N	Aluminium i materiały nieżelazne	90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]	0,75
Liczba przejść	4-7

Najczęściej zadawane pytania

1. W jakich oprawkach montuje się płytkę 16 ER 0.75 ISO BMA?

Płytka 16 ER 0.75 ISO montowana jest w nożach tokarskich zewnętrznych prawych wyposażonych w gniazdo typu 16 ER. Dzięki uniwersalności konstrukcji, ta sama płytka współpracuje również z wytaczakami wewnętrznymi lewymi serii 16 IR, co pozwala na wykonywanie zarówno gwintów zewnętrznych jak i wewnętrznych o skoku 0,75 mm.

2. Jakie gwinty drobnozwojne można wykonać płytką 0.75 ISO?

Płytka umożliwia toczenie gwintów metrycznych drobnozwojnych o skoku 0,75 mm: M4,5, M6x0,75, M7x0,75, M8x0,75, M9x0,75, M10x0,75 oraz wszystkich innych gwintów metrycznych posiadających skok 0,75 mm. Pełny profil ISO zapewnia kompletne wykończenie gwintu zgodne z normą międzynarodową dla gwintów drobnozwojnych.

3. Czym różni się płytka pełno profilowa ISO od uniwersalnej AG60?

Płytka pełno profilowa ISO formuje kompletny gwint łącznie z wierzchołkami zwojów w jednej operacji, podczas gdy płytka uniwersalna AG60 kształtuje tylko boki gwintu. Profil 0.75 ISO jest dedykowany wyłącznie dla skoku 0,75 mm i zapewnia gotowy gwint bez konieczności sfazowania wierzchołków, co zwiększa produktywność i powtarzalność wymiarów.

4. Jak obliczyć wysokość zarysu gwintu drobnozwojnego 0,75 mm?

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 0,75 mm: H1 = 0,6134 × 0,75 = 0,46 mm
