Cena netto: 45,00 zł
Płytki metryczne o niepełnym zarysie - uniwersalne
| Wielkość płytki | Skok gwintu | Zewnętrzna prawa | Zewnętrzna Lewa | Wewnętrzna prawa |
| 6 | 0.5-1.25 mm | Ultra miniaturowe | 06 IR A60 | 06 IR A60 |
| 8 | 0.5-1.5 mm | Miniaturowe | 08 IR A60 | 08 IR A60 |
| 8U | 1.75-2.0 mm | Miniaturowe typu U | 08U IR/L U60 | |
| 11 | 0.5-1.5 mm | 11 ER A60 | 11 ELA60 | 11 IR A60 |
| 16 | 0.5-1.5 mm | 16 ER A60 | 16 ELA60 | 16 IR A60 |
| 16 | 1.75-3.0 mm | 16 ER G60 | 16 ELG60 | 16 IR G60 |
| 16 | 0.5-3.0 mm | 16 ER AG60 | 16 EL AG60 | 16 IR AG60 |
| 22 | 3.5-5.0 mm | 22 ER N60 | 22 EL N60 | 22 IR N60 |
| 22U | 5.5-8.0 mm | 22U E/l/R/L U60 | ||
| 27 | 5.5-6.0 mm | 27 ER Q60 | 27 EL Q60 | 27 IR Q60 |
| 27U | 6.5-9.0 mm | 27U E/l/R/L U60 |
Płytki do gwintów calowych rurowych G o niepełnym zarysie gwintu
| Wielkość płytki | Skok gwintu na cal | Zewnętrzna prawa | Wewnętrzna prawa |
| 6 | 48-20 | ULTRA MINIATUROWE | |
| 8 | 48-16 | MINIATUROWE | |
| 8U | 14-11 | MINIATUROWE TYP U | |
| 11 | 48-16 | 11 ER A55 | 11 IR A55 |
| 16 | 48-16 | 16 ER A55 | 16 IR A55 |
| 16 | 14-8 | 16 ER G55 | 16 IR G55 |
| 16 | 48-8 | 16 ER AG55 | 16 IR AG55 |
| 22 | 7-5 | 22 ER N55 | 22 IR N55 |
| 22U | 4.5-3.25 | 22U E/l/R/L U55 | |
| 27 | 4.5-4 | 27 ER Q55 | 27 IR Q55 |
| 27U | 4-2.75 | 27U E/l/R/L U55 |
Rodzaje i oznaczenie płytek metrycznych o pełnym zarysie gwintu
| Skok gwintu | Wielkość płytki L | Zewnętrzna prawa | Wewnętrzna prawa |
| 0,5÷1,25 mm | 6 | 6 ER 1,25 | 6 IR 1,25 |
| 0,5÷1,75 mm | 8 | 8 ER 1.0 | 8 IR 1.0 |
| 0,35÷1,75 mm | 11 | 11 ER 1,5 | 11 IR 1,5 |
| 0,35÷3,5 mm | 16 | 16 ER 1,5 | 16 IR 1,5 |
| 3,5÷6 mm | 22 | 22 ER 5,0 | 22 IR 5,0 |
| 5,5÷6 mm | 22U | 22U E 5,0 | 22U I 5,0 |
| 5,5÷6 mm | 27 | 27 ER 5,0 | 27 IR 5,0 |
| 8,0 mm | 27U | 27U E 8,0 | 27U I 8,0 |
| 12,0 mm | 33U | 33U E 12,0 | 33U I 12,0 |
Opis
Dane techniczne płytki o profilu częściowym do skoków 0,5–1,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 11 IR A60 BMA |
| Rodzaj | płytka do gwintu wewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 60° |
| Zakres skoków | 0,5–1,5 mm |
| Zwoje na cal | 48–16 |
| Promień naroża | 0,05 mm |
| Rozmiar płytki | 11: krawędź 11 mm, IC 6,35 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe wewnętrzne SIR rozmiaru 11, otwór od Ø12 mm, zastępczo lewe zewnętrzne SEL 11 |
| Gatunek | BMA: węglik submikronowy, PVD TiAlN |

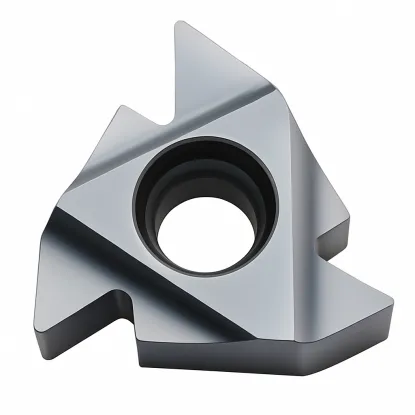

Płytka do gwintów metrycznych wewnętrznych 11 IR A60 BMA toczy gwinty wewnętrzne o kącie zarysu 60° i skoku od 0,5 do 1,5 mm. Jedną płytką wykonasz gwinty metryczne drobnozwojne o tych skokach, od M14 × 1, oraz calowe UNF od 48 do 16 zwojów na cal, wszystkie w otworach od Ø12 mm. Pracuje w prawych wytaczakach SIR rozmiaru 11, a zastępczo także w lewych oprawkach zewnętrznych SEL 11. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Posuw równy skokowi i kilka coraz płytszych przejść
Detal obraca się, a wytaczak z płytką przesuwa się wzdłuż osi otworu. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 1,5 mm przy gwincie M14 × 1,5. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka A60 nie dotyka wierzchołków zwojów. Zostaje na nich średnica otworu wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem 29–30° do promienia. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek A60 schodzi głębiej niż dno gwintu ISO: przy M14 × 1,5 ok. 0,92 mm zamiast 0,87 mm. Dosuw zakończ, gdy sprawdzian trzpieniowy albo śruba wchodzi w gwint.
Gatunek BMA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Skok P [mm] | 0,5 | 0,8 | 1,0 | 1,25 | 1,5 |
|---|---|---|---|---|---|
| Zwoje na cal (odpowiednik) | 48 | 32 | 24 | 20 | 16 |
| Liczba przejść | 3–6 | 4–7 | 4–9 | 6–10 | 5–11 |
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,5 mm/obr.
Jeden kąt zarysu, wiele gwintów metrycznych i calowych
Uniwersalna płytka 60° ma wąski wierzchołek o promieniu 0,05 mm. Mieści się on w rowku gwintu o skoku 0,5 mm i w rowku o skoku 1,5 mm. Skok wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy skok z tego zakresu.
Kąt 60° mają gwinty metryczne ISO i calowe gwinty zunifikowane UN. Płytka wykona więc gwinty metryczne: każdy gwint drobnozwojny o skoku 0,5–1,5 mm, np. M14 × 1,5 lub M20 × 1, w otworach od Ø12 mm. Wykona też gwinty UNF od 9/16"-18 do 3/4"-16. Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednego skoku.
| Skok P [mm] | 1,0 | 1,5 |
|---|---|---|
| Najmniejszy gwint w otworze od Ø12 mm | M14 × 1 | M14 × 1,5 |
Wierzchołek gwintu, zakres skoków i promień dna
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–1,5 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Płytka toczy boki, dno i wierzchołki gwintu o skoku 1,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
| Cecha | 11 IR A60 | Pełny profil ISO |
|---|---|---|
| Zakres skoku | 0,5–1,5 mm, 48–16 zwojów na cal | jeden skok, np. 1,5 mm |
| Wierzchołek gwintu | średnica otworu wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie otworu | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,05 mm | zgodny z zarysem ISO danego skoku |
| Głębokość rowka przy M14 × 1,5 | ok. 0,92 mm, głębiej niż zarys ISO | 0,87 mm, jak zarys ISO |
| Płytki na skoki 0,5–1,5 mm | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. A60 zostawia wierzchołki takie, jaką średnicę otworu przygotujesz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys ISO przy większych skokach.
Przed gwintowaniem wytocz otwór w polu tolerancji 6H, np. M14 × 1,5: 12,376–12,676 mm, M20 × 1,5: 18,376–18,676 mm. Wytaczak na płytki rozmiaru 11 wchodzi w otwór od Ø12 mm, dlatego najmniejsze gwinty to M14 × 1 i 14 × 1,5 i drobnozwojne o podobnej średnicy.
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Liczba 11 oznacza rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany IC 6,35 mm, czyli 1/4 cala. Nie jest to średnica gwintu. Wymiary X = 0,8 mm i Y = 0,9 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 60° i promień 0,05 mm.
Płytkę do toczenia gwintów mocujesz w prawych wytaczakach SIR na płytki rozmiaru 11, np. SIR 0010 H11, SIR 0010 K11 lub SIR 0013 L11. Kształt płytki jest taki sam jak płytki zewnętrznej lewej 11 EL, dlatego zastępczo zamocujesz ją w lewej oprawce zewnętrznej SEL 11 i wytoczysz nią gwint na wałku. Do stałej pracy na wałkach przeznaczone są płytki zewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów metrycznych wewnętrznych 11 IR A60 BMA łączy w jednym ostrzu wszystkie skoki od 0,5 do 1,5 mm o kącie 60°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów metrycznych i calowych UN. Wymaga otworu przygotowanego wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty wewnętrzne o kącie 60° i skoku od 0,5 do 1,5 mm w otworach od Ø12 mm. To gwinty drobnozwojne o tych skokach, np. M14 × 1,5 lub M20 × 1, oraz calowe UNF od 9/16"-18 do 3/4"-16.
Wytocz otwór na wymiar w polu tolerancji 6H, np. M14 × 1,5: 12,376–12,676 mm, M20 × 1,5: 18,376–18,676 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na średnicy otworu.
Do prawych wytaczaków SIR na płytki rozmiaru 11, np. SIR 0010 H11 i SIR 0010 K11 (otwór od Ø12 mm) lub SIR 0013 L11 (od Ø15 mm). Ma ten sam kształt co płytka zewnętrzna lewa 11 EL, więc zastępczo pasuje też do lewych oprawek zewnętrznych SEL 11.
Liczba przejść rośnie ze skokiem: 3–6 przy 0,5 mm, 4–9 przy 1,0 mm i 5–11 przy 1,5 mm. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
To rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany 6,35 mm (1/4 cala). Średnicę gwintu wyznacza otwór w detalu, dlatego płytką 11 IR A60 toczysz zarówno M14 × 1, jak i M30 × 1,5.
