Pogłębiacz Składany 12X20 mm 20 stopni
search
  • Pogłębiacz Składany 12X20 mm 20 stopni
  • Pogłębiacz Składany 12X20 mm 20 stopni - nr. 1
Smoxh

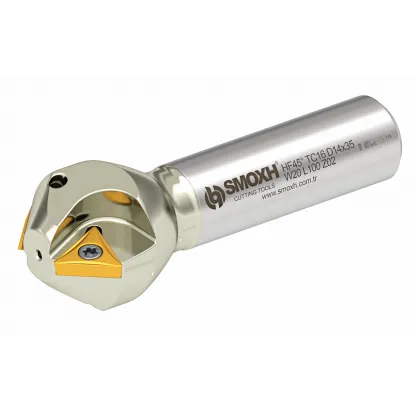

Pogłębiacz Składany 12X20 mm 20 stopni Z-1 Smoxh

Smoxh Smoxh
15055
Kąt: 20°6 rozmiarów tego pogłębiacza
184,50 zł brutto

Cena netto: 150,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt do osi20 stopni
Zakres średnic12–20 mm
PłytkaTCMT 16T304
Długość100 mm

Pogłębiacz składany 12x20 mm – fazownik 20 stopni na płytkę TCMT

Dane techniczne i wymiary – chwyt Weldon 16 mm

Dane techniczne
Kąt krawędzi do osi20 stopni (stożek 40 stopni)
Średnica najmniejsza D212 mm
Średnica największa D120 mm
Maks. zagłębienie11 mm
Długość części roboczej l30 mm
Długość całkowita L100 mm
Średnica chwytu d16 mm, Weldon
Liczba płytek Z1
PłytkaTCMT 16T304
Śruba płytkiM3,5x10, Torx T15, 2,7 N·m
ProducentSmoxh, Turcja (HF20 TC16 D12-20)
Pogłębiacz składany 12x20 mm Smoxh – rysunek wymiarowy, średnice 12 i 20 mm, kąt 20 stopni
Pogłębiacz składany 12x20 mm Smoxh – rysunek wymiarowy, średnice 12 i 20 mm, kąt 20 stopni

Pogłębiacz składany 12x20 mm Smoxh fazuje krawędzie otworów i rowków pod kątem 20 stopni do osi. Skrawa jedną płytką TCMT 16T304 na średnicach od 12 do 20 mm. Płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.

Kąt 20 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytka zatacza stożek 40 stopni. Na każdy milimetr zagłębienia średnica rośnie o 0,73 mm. Fazka jest długa i wąska: wzdłuż osi ma ok. 2,7 raza więcej niż w poprzek. Cały posuw przypada na jedno ostrze, dlatego posuw na obrót dobiera się mniejszy. Chwyt 16 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.

Zastosowania – fazki otworów i rowków pod kątem 20 stopni

Operacje fazownika 20 stopni

Narzędzie ścina krawędzie pod kątem 20 stopni do osi. Fazkę otworu wykonuje się ruchem osiowym, fazkę rowka – przesuwem wzdłuż rowka. W obu operacjach skrawają te same krawędzie płytki. Pogłębiacz obrabia otwory i rowki szersze niż 12 mm.

Fazka otworu pod kątem 20 stopni wykonana pogłębiaczem składanym 12x20

Fazka krawędzi otworu

Pogłębiacz wchodzi osiowo w otwór szerszy niż 12 mm. Płytka ścina krawędź pod kątem 20 stopni do osi. Szerokość fazki ustawia się głębokością wejścia. Każdy milimetr w dół dodaje 0,73 mm do średnicy fazki, aż do 20 mm.

Fazowanie obu górnych krawędzi rowka w jednym przejściu pogłębiaczem 12x20

Fazka obu krawędzi rowka

Narzędzie prowadzi się środkiem rowka o szerokości od 12 do 20 mm. Płytka fazuje obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.

Fazka otworu – głębokość i średnica

Jak głęboko wejść, żeby dostać potrzebną fazkę

Pogłębiacz skrawa od średnicy 12 mm do 20 mm. Przy kącie 20 stopni do osi średnica rośnie o 0,73 mm na każdy milimetr w dół. Największe zagłębienie to 11 mm – wtedy fazka sięga średnicy 20 mm. W tym zakresie mieszczą się otwory przejściowe śrub M12–M16 wg ISO 273, szereg średni.

Kalkulator: zagłębienie w osi Z dla średnicy fazki

Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 12 mm. Zagłębienie = (średnica fazki − 12 mm) ÷ 0,73, np. (16 − 12) ÷ 0,73 ≈ 5,49 mm. Liczba 0,73 to przyrost średnicy na 1 mm zagłębienia przy kącie 20 stopni.

Zagłębienie w osi Z
Z 5,49 mm
▲
Otwór szerszy niż 12 mm

Pogłębiacz skrawa od średnicy 12 mm, więc fazka obejmuje cały obwód otworu szerszego niż 12 mm.

Płytka TCMT 16T304 – trzy krawędzie i wymiana

Trójkątna płytka wg ISO 1832, śruba Torx T15

Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.

Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 20 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek.

Wymiana krawędzi krok po kroku

1Odkręcenie śruby

Klucz: Torx T15

2Obrót płytki

Obrót: 120°

3Czyszczenie gniazda

Wióry: usunięte

4Dokręcenie śruby

Moment: 2,7 N·m

✓Próbna fazka

Kontrola: średnicy

Śruba M3,5x10 i klucz T15 według katalogu Smoxh

Przy jednej płytce każdy obrót daje nową krawędź na całym zakresie 12–20 mm. Wiór pod płytką przesuwa krawędź i zmienia średnicę fazki, dlatego gniazdo płytki czyści się przed montażem.

Parametry skrawania – wartości startowe

Prędkość i posuw na ostrze – zakresy zachowawcze

Zakresy pochodzą z frezowania z kątem przystawienia 45 stopni wg ISO 513. Przy kącie 20 stopni są to wartości startowe: pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.

Materiał obrabianyPrędkość skrawania vc [m/min]Posuw na ostrze fz [mm]
P Stal konstrukcyjna i stopowa150–2200,10–0,22
M Stal nierdzewna80–1400,08–0,18
K Żeliwo szare180–3000,10–0,28

Obliczenie obrotów i posuwu – fazka Ø 20 mm w stali

Obroty liczy się dla największej średnicy w materiale, tu pełnej fazki 20 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 20 mm) ≈ 2380 obr./min. Posuw = posuw na ostrze 0,10 mm × 1 płytka × 2380 obr./min ≈ 230 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.

Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.

Pogłębiacz składany 12x20 mm Smoxh fazuje otwory i rowki pod kątem 20 stopni do osi. Zakres średnic to 12–20 mm, a największe zagłębienie 11 mm. Skrawa jedną płytką TCMT 16T304 z trzema krawędziami. Chwyt Weldon 16 mm trzyma narzędzie w oprawce bez obrotu.

Pytania o pogłębiacz składany 12x20

Fazka, płytki, głębokość, program CNC

Kąt 20 stopni do osi daje stożek 40 stopni. Fazkę o takim kącie wykonuje się, gdy wymaga go rysunek detalu.

Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.

Jedną płytkę TCMT 16T304. Płytka ma trzy krawędzie, więc wystarcza na trzy zmiany krawędzi.

W tabeli narzędzi wpisuje się pogłębiacz 40 stopni o średnicy czoła 12 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica fazki − 12 mm) ÷ 0,73.

Producent Smoxh Kesici Takımlar San. ve Tic. Ltd. Şti. İstanbul, Turcja info@smoxh.com
Osoba odpowiedzialna w UE Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl
