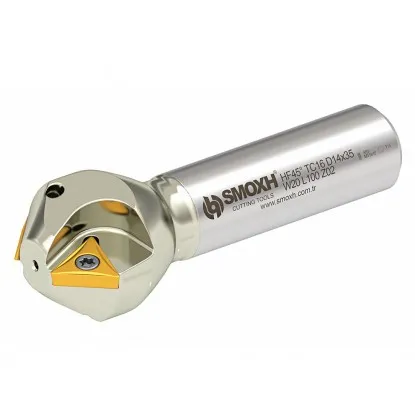

Pogłębiacz składany stożkowy 10x31 mm 45 stopni - nr. 1
search
  • Pogłębiacz składany stożkowy 10x31 mm 45 stopni - nr. 1
  • Pogłębiacz składany stożkowy 10x31 mm 45 stopni - nr. 2
Smoxh

Pogłębiacz Składany 10X31 mm 45 stopni Z-2 Smoxh

Smoxh Smoxh
14518
Kąt: 45°6 rozmiarów tego pogłębiacza
209,10 zł brutto

Cena netto: 170,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt do osi45 stopni
Zakres średnic10–31 mm
Płytki2 × TCMT 16T304
Długość100 mm

Pogłębiacz składany 10x31 mm – fazownik 45 stopni na płytki TCMT

Dane techniczne pogłębiacza składanego 10x31 mm 45 stopni – chwyt Weldon 20 mm

Dane techniczne
Kąt krawędzi do osi45 stopni (stożek 90 stopni)
Średnica najmniejsza D210 mm
Średnica największa D131 mm
Maks. zagłębienie10,5 mm
Długość części roboczej l35 mm
Długość całkowita L100 mm
Średnica chwytu d20 mm, Weldon
Liczba płytek Z2
PłytkaTCMT 16T3 (np. 16T304)
ProducentSmoxh, Turcja (HF45 TC16 D10-31)
Pogłębiacz składany 10x31 mm, rysunek wymiarowy: średnice 10 i 31 mm, kąt 45 stopni
Pogłębiacz składany 10x31 mm, rysunek wymiarowy: średnice 10 i 31 mm, kąt 45 stopni

Pogłębiacz składany 10x31 mm Smoxh pogłębia gniazda pod łby śrub stożkowych i fazuje krawędzie. Skrawa dwiema płytkami TCMT 16T304 na średnicach od 10 do 31 mm. Każda płytka ma trzy krawędzie. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.

Kąt 45 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracające się płytki zataczają więc stożek 90 stopni. Taki kąt ma łeb metrycznej śruby z łbem stożkowym. Każda z dwóch płytek obejmuje cały zakres średnic, więc dzielą posuw na obrót i każda zbiera połowę wióra. Chwyt 20 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.

Zastosowania – gniazdo pod łeb stożkowy i fazki rowka

Operacje pogłębiacza stożkowego 45 stopni

Pogłębiacz pracuje też jak fazownik 45 stopni. W każdej operacji skrawają te same krawędzie płytek. Zmienia się tylko tor narzędzia i głębokość wejścia. Pogłębiacz obrabia otwory i rowki szersze niż 10 mm.

Gniazdo 90 stopni pod łeb śruby DIN 7991 wykonane pogłębiaczem składanym 10x31

Gniazdo pod łeb stożkowy

Płytki zataczają stożek 90 stopni, taki jak łeb śruby wg DIN 7991. Pogłębiacz wchodzi osiowo w otwór przejściowy na wyliczoną głębokość. Mieszczą się łby M10, M12 i M16, o średnicy 20, 24 i 30 mm. Łeb chowa się równo z powierzchnią detalu albo 0,1 mm niżej.

Fazowanie obu górnych krawędzi rowka w jednym przejściu pogłębiaczem 10x31

Fazka obu krawędzi rowka

Narzędzie prowadzi się środkiem rowka szerszego niż 10 mm. Płytki fazują obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.

Gniazdo pod łeb śruby – dobór i głębokość

Które śruby pasują i jak głęboko wejść

Pogłębiacz skrawa od średnicy 10 mm do 31 mm. Pełne gniazdo powstaje przy dwóch warunkach. Otwór przejściowy ma więcej niż 10 mm. Łeb śruby ma mniej niż 31 mm średnicy.

Schemat gniazda 90 stopni pod łeb śruby stożkowej: otwór, zagłębienie i zakres 10–31 mm
Schemat gniazda 90 stopni pod łeb śruby stożkowej: otwór, zagłębienie i zakres 10–31 mm

Kalkulator: zagłębienie w osi Z dla średnicy gniazda

Przy stożku 90 stopni każdy milimetr w dół dodaje 2 mm średnicy. Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 10 mm. Zagłębienie = (średnica gniazda − 10 mm) ÷ 2, np. (24 − 10) ÷ 2 = 7 mm dla łba M12.

Śruba z łbem stożkowym DIN 7991
Zagłębienie w osi Z
Z 7,00 mm
Łeb M12 schowa się równo z powierzchnią
▲
Otwór przejściowy szerszy niż 10 mm

Pogłębiacz skrawa od średnicy 10 mm. W otworze przejściowym szerszym niż 10 mm, np. 11 mm pod M10, gniazdo jest pełne i łeb siada w całości.

Płytki TCMT 16T304 – trzy krawędzie i wymiana

Trójkątna płytka wg ISO 1832, śruba Torx T15

Oznaczenie płytki odczytuje się wg ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to średnia klasa tolerancji, najczęstsza w tych płytkach. Kolejne T to otwór stożkowy pod śrubę i łamacz wióra z jednej strony – wyprofilowanie, które zwija i łamie wiór. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.

Kąt 60 stopni płytki nie wyznacza kąta gniazda. Stożek 90 stopni wynika z ustawienia płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek.

Wymiana krawędzi krok po kroku

1Odkręcenie śruby

Klucz: Torx T15

2Obrót płytki

Obrót: 120°

3Czyszczenie gniazda

Wióry: usunięte

4Dokręcenie śruby

Moment: 2,7 N·m

✓Druga płytka

Tak samo: kroki 1–4

Śruba M3,5x10 i klucz T15 według katalogu Smoxh

Obie płytki obraca się naraz, bo obie skrawają na tym samym stożku. Wiór pod płytką przesuwa jej krawędź i zmienia średnicę gniazda, dlatego gniazdo płytki czyści się przed każdym montażem.

Parametry skrawania – wartości startowe

Prędkość i posuw na ostrze – zakresy zachowawcze

Zachowawcze zakresy dla grup materiałów P, M, K wg ISO 513 pochodzą z frezowania z kątem przystawienia 45 stopni. Kąt przystawienia to kąt krawędzi płytki do obrabianej powierzchni. Pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.

Materiał obrabianyPrędkość skrawania vc [m/min]Posuw na ostrze fz [mm]
P Stal konstrukcyjna i stopowa150–2200,10–0,22
M Stal nierdzewna80–1400,08–0,18
K Żeliwo szare180–3000,10–0,28

Obliczenie obrotów i posuwu – gniazdo M12 w stali

Obroty liczy się dla największej średnicy w materiale, tu łba 24 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 24 mm) ≈ 1980 obr./min. Posuw = posuw na ostrze 0,10 mm × 2 płytki × 1980 obr./min ≈ 390 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.

Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.

Pogłębiacz składany 10x31 mm Smoxh pogłębia gniazda 90 stopni pod łby M10, M12 i M16. Fazuje też otwory od 10 mm, krawędzie zewnętrzne i rowki. Komplet narzędzia to 2 płytki TCMT 16T304. Chwyt Weldon 20 mm i długość 100 mm pasują do typowych oprawek frezarskich.

Pytania o gniazdo, płytki i ustawienie na CNC

Śruby DIN 7991, płytki TCMT, zagłębienie w osi Z

Pod śruby z łbem stożkowym 90 stopni wg DIN 7991: M10, M12 i M16. Ich łby mają 20, 24 i 30 mm, a otwory przejściowe 11, 13,5 i 17,5 mm. Zagłębienie dla każdej z tych śrub podaje kalkulator wyżej.

Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.

Dwie płytki TCMT 16T304, po jednej w każdym gnieździe. Każda płytka ma trzy krawędzie. Komplet dwóch płytek pracuje na trzech krawędziach: pierwszej i dwóch kolejnych po obrocie o 120 stopni.

W tabeli narzędzi wpisuje się pogłębiacz 90 stopni o średnicy czoła 10 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica łba − 10 mm) ÷ 2, plus ok. 0,1 mm.

Producent Smoxh Kesici Takımlar San. ve Tic. Ltd. Şti. İstanbul, Turcja info@smoxh.com
Osoba odpowiedzialna w UE Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl
