Opis
Kąt do osi30 stopni
Zakres średnic6–20 mm
PłytkaTCMT 16T304
Długość100 mm

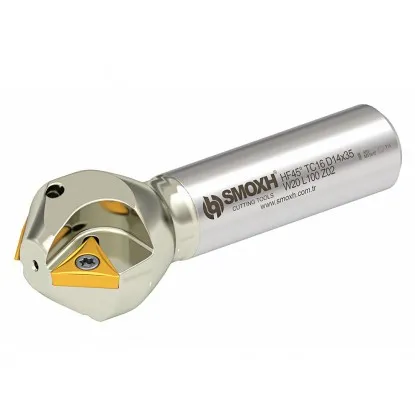

Pogłębiacz składany 6x20 mm – fazownik 30 stopni na płytkę TCMT

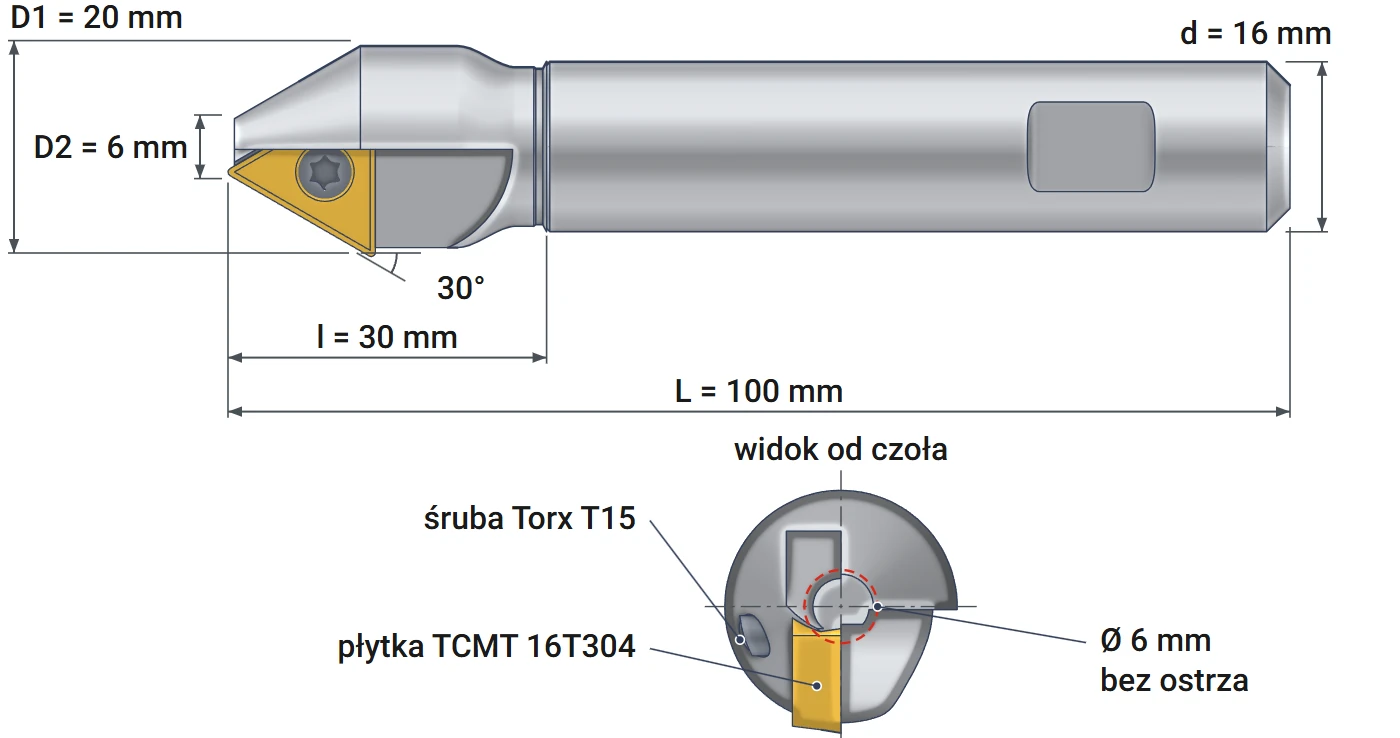

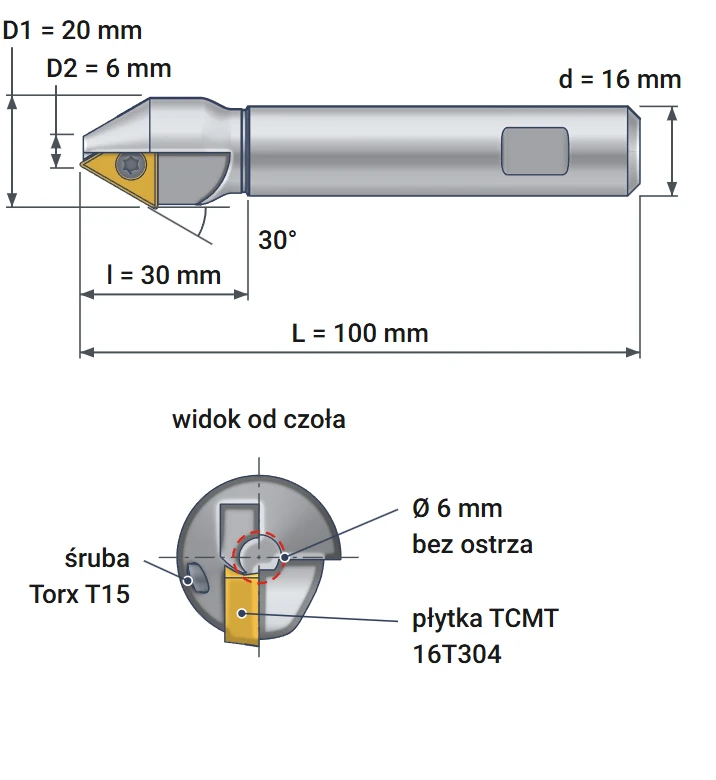

Dane techniczne i wymiary – chwyt Weldon 16 mm
| Dane techniczne | |
|---|---|
| Kąt krawędzi do osi | 30 stopni (stożek 60 stopni) |
| Średnica najmniejsza D2 | 6 mm |
| Średnica największa D1 | 20 mm |
| Maks. zagłębienie | 12,1 mm |
| Długość części roboczej l | 30 mm |
| Długość całkowita L | 100 mm |
| Średnica chwytu d | 16 mm, Weldon |
| Liczba płytek Z | 1 |
| Płytka | TCMT 16T304 |
| Śruba płytki | M3,5x10, Torx T15, 2,7 N·m |
| Producent | Smoxh, Turcja (HF30 TC16 D6-20) |
Pogłębiacz składany 6x20 mm Smoxh fazuje krawędzie otworów i rowków pod kątem 30 stopni do osi. Skrawa jedną płytką TCMT 16T304 na średnicach od 6 do 20 mm. Płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.
Kąt 30 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytka zatacza stożek 60 stopni. Stożkiem 60 stopni fazuje się krawędzie otworów przed gwintowaniem i usuwa gratu po wierceniu. Na każdy milimetr zagłębienia średnica rośnie o 1,15 mm. Fazka jest dłuższa wzdłuż osi niż szeroka, w proporcji ok. 1,7 do 1. Cały posuw przypada na jedno ostrze, dlatego posuw na obrót dobiera się mniejszy. Chwyt 16 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.
Zastosowania – fazki otworów i rowków pod kątem 30 stopni
Operacje fazownika 30 stopni
Narzędzie ścina krawędzie pod kątem 30 stopni do osi. Fazkę otworu wykonuje się ruchem osiowym, fazkę rowka – przesuwem wzdłuż rowka. W obu operacjach skrawają te same krawędzie płytki. Pogłębiacz obrabia otwory i rowki szersze niż 6 mm.

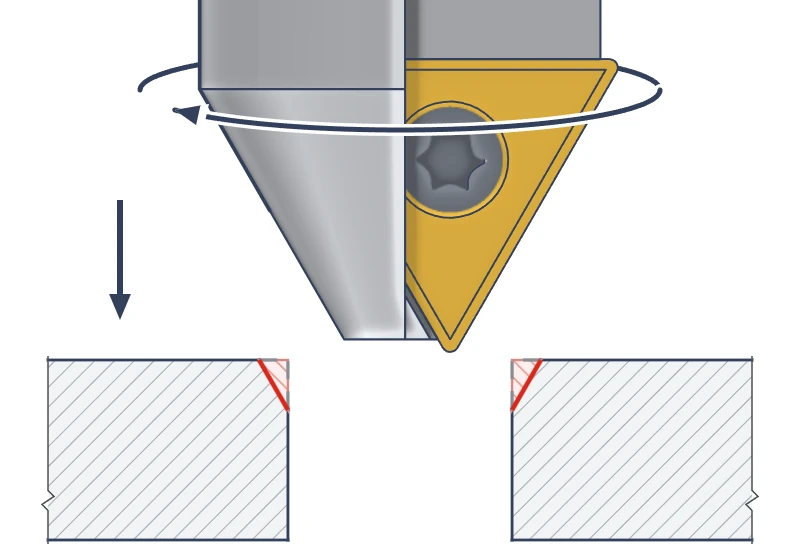

Fazka krawędzi otworu
Pogłębiacz wchodzi osiowo w otwór szerszy niż 6 mm. Płytka ścina krawędź pod kątem 30 stopni do osi. Szerokość fazki ustawia się głębokością wejścia. Każdy milimetr w dół dodaje 1,15 mm do średnicy fazki, aż do 20 mm.

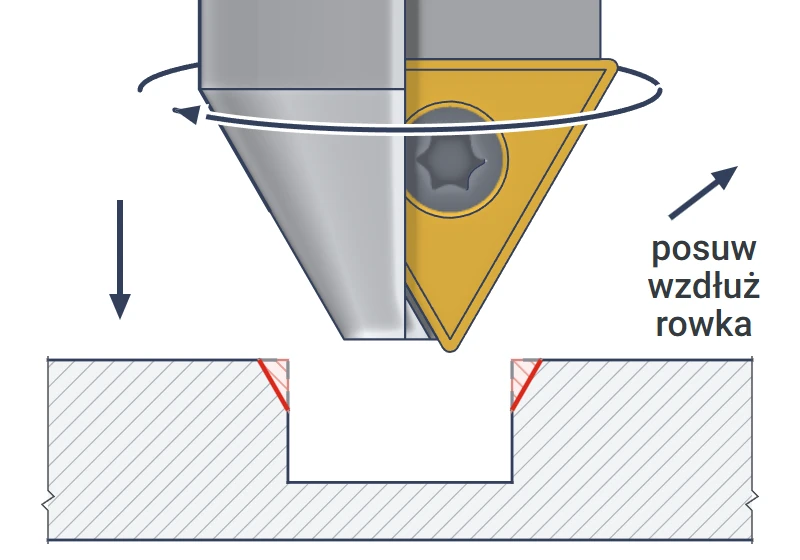

Fazka obu krawędzi rowka
Narzędzie prowadzi się środkiem rowka o szerokości od 6 do 20 mm. Płytka fazuje obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.
Fazka otworu – głębokość i średnica
Jak głęboko wejść, żeby dostać potrzebną fazkę
Pogłębiacz skrawa od średnicy 6 mm do 20 mm. Przy kącie 30 stopni do osi średnica rośnie o 1,15 mm na każdy milimetr w dół. Największe zagłębienie to 12,1 mm – wtedy fazka sięga średnicy 20 mm. W tym zakresie mieszczą się otwory przejściowe śrub M6–M16 wg ISO 273, szereg średni.
Kalkulator: zagłębienie w osi Z dla średnicy fazki
Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 6 mm. Zagłębienie = (średnica fazki − 6 mm) ÷ 1,15, np. (13 − 6) ÷ 1,15 ≈ 6,06 mm. Liczba 1,15 to przyrost średnicy na 1 mm zagłębienia przy kącie 30 stopni.
▲
Otwór szerszy niż 6 mm
Pogłębiacz skrawa od średnicy 6 mm, więc fazka obejmuje cały obwód otworu szerszego niż 6 mm.
Płytka TCMT 16T304 – trzy krawędzie i wymiana
Trójkątna płytka wg ISO 1832, śruba Torx T15
Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.
Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 30 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek.
Wymiana krawędzi krok po kroku
1Odkręcenie śruby
Klucz: Torx T15
2Obrót płytki
Obrót: 120°
3Czyszczenie gniazda
Wióry: usunięte
4Dokręcenie śruby
Moment: 2,7 N·m
✓Próbna fazka
Kontrola: średnicy
Śruba M3,5x10 i klucz T15 według katalogu Smoxh
Przy jednej płytce każdy obrót daje nową krawędź na całym zakresie 6–20 mm. Wiór pod płytką przesuwa krawędź i zmienia średnicę fazki, dlatego gniazdo płytki czyści się przed montażem.
Parametry skrawania – wartości startowe
Prędkość i posuw na ostrze – zakresy zachowawcze
Zakresy pochodzą z frezowania z kątem przystawienia 45 stopni wg ISO 513. Przy kącie 30 stopni są to wartości startowe: pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ostrze fz [mm] |
|---|---|---|
| P Stal konstrukcyjna i stopowa | 150–220 | 0,10–0,22 |
| M Stal nierdzewna | 80–140 | 0,08–0,18 |
| K Żeliwo szare | 180–300 | 0,10–0,28 |
Obliczenie obrotów i posuwu – fazka Ø 20 mm w stali
Obroty liczy się dla największej średnicy w materiale, tu pełnej fazki 20 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 20 mm) ≈ 2380 obr./min. Posuw = posuw na ostrze 0,10 mm × 1 płytka × 2380 obr./min ≈ 230 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.
Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.
Pogłębiacz składany 6x20 mm Smoxh fazuje otwory i rowki pod kątem 30 stopni do osi. Zakres średnic to 6–20 mm, a największe zagłębienie 12,1 mm. Skrawa jedną płytką TCMT 16T304 z trzema krawędziami. Chwyt Weldon 16 mm trzyma narzędzie w oprawce bez obrotu.
Pytania o pogłębiacz składany 6x20
Fazka, płytki, głębokość, program CNC
Kąt 30 stopni do osi daje stożek 60 stopni. Taką fazką przygotowuje się krawędź otworu przed gwintowaniem i usuwa gratu po wierceniu.
Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.
Jedną płytkę TCMT 16T304. Płytka ma trzy krawędzie, więc wystarcza na trzy zmiany krawędzi.
W tabeli narzędzi wpisuje się pogłębiacz 60 stopni o średnicy czoła 6 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica fazki − 6 mm) ÷ 1,15.
