Opis
Dane techniczne i wymiary – chwyt Weldon 20 mm
| Dane techniczne | |
|---|---|
| Kąt krawędzi do osi | 55 stopni (stożek 110 stopni) |
| Średnica najmniejsza D2 | 16 mm |
| Średnica największa D1 | 40 mm |
| Maks. zagłębienie | 8,4 mm |
| Długość części roboczej l | 40 mm |
| Długość całkowita L | 100 mm |
| Średnica chwytu d | 20 mm, Weldon |
| Liczba płytek Z | 3 |
| Płytka | TCMT 16T304 |
| Śruba płytki | M3,5x10, Torx T15, 2,7 N·m |
| Producent | Smoxh, Turcja (HF55 TC16 D16-40) |


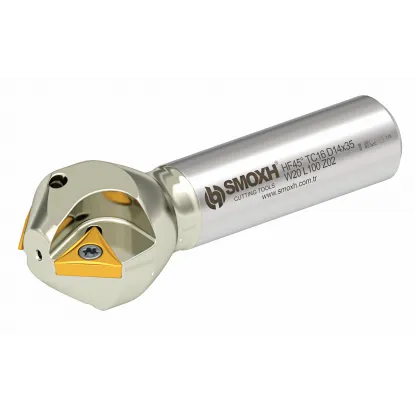

Pogłębiacz składany 16x40 mm Smoxh fazuje krawędzie otworów i rowków pod kątem 55 stopni do osi. Skrawa trzema płytkami TCMT 16T304 na średnicach od 16 do 40 mm. Każda płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.
Kąt 55 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytki zataczają stożek 110 stopni. Na każdy milimetr zagłębienia średnica rośnie o 2,86 mm. Fazka jest płaska i szeroka: na 1 mm głębokości przypada ok. 1,4 mm szerokości. Posuw na obrót rozkłada się na 3 ostrza. Chwyt 20 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.
Operacje fazownika 55 stopni
Narzędzie ścina krawędzie pod kątem 55 stopni do osi. Fazkę otworu wykonuje się ruchem osiowym, fazkę rowka – przesuwem wzdłuż rowka. W obu operacjach skrawają te same krawędzie płytek. Pogłębiacz obrabia otwory i rowki szersze niż 16 mm.

Pogłębiacz wchodzi osiowo w otwór szerszy niż 16 mm. Płytki ścinają krawędź pod kątem 55 stopni do osi. Szerokość fazki ustawia się głębokością wejścia. Każdy milimetr w dół dodaje 2,86 mm do średnicy fazki, aż do 40 mm.

Narzędzie prowadzi się środkiem rowka o szerokości od 16 do 40 mm. Płytki fazują obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.
Jak głęboko wejść, żeby dostać potrzebną fazkę
Pogłębiacz skrawa od średnicy 16 mm do 40 mm. Przy kącie 55 stopni do osi średnica rośnie o 2,86 mm na każdy milimetr w dół. Największe zagłębienie to 8,4 mm – wtedy fazka sięga średnicy 40 mm. W tym zakresie mieszczą się otwory przejściowe śrub M16–M36 wg ISO 273, szereg średni.
Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 16 mm. Zagłębienie = (średnica fazki − 16 mm) ÷ 2,86, np. (28 − 16) ÷ 2,86 ≈ 4,2 mm. Liczba 2,86 to przyrost średnicy na 1 mm zagłębienia przy kącie 55 stopni.
Pogłębiacz skrawa od średnicy 16 mm, więc fazka obejmuje cały obwód otworu szerszego niż 16 mm.
Trójkątna płytka wg ISO 1832, śruba Torx T15
Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.
Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 55 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek, do kompletu potrzeba 3 sztuk.
Klucz: Torx T15
Obrót: 120°
Wióry: usunięte
Moment: 2,7 N·m
Tak samo: kroki 1–4
Śruba M3,5x10 i klucz T15 według katalogu Smoxh
Wszystkie płytki obraca się naraz, bo skrawają na tym samym stożku. Wiór pod płytką przesuwa jej krawędź i zmienia średnicę fazki, dlatego gniazdo płytki czyści się przed każdym montażem.
Prędkość i posuw na ostrze – zakresy zachowawcze
Zakresy pochodzą z frezowania z kątem przystawienia 45 stopni wg ISO 513. Przy kącie 55 stopni są to wartości startowe: pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ostrze fz [mm] |
|---|---|---|
| P Stal konstrukcyjna i stopowa | 150–220 | 0,10–0,22 |
| M Stal nierdzewna | 80–140 | 0,08–0,18 |
| K Żeliwo szare | 180–300 | 0,10–0,28 |
Obroty liczy się dla największej średnicy w materiale, tu pełnej fazki 40 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 40 mm) ≈ 1190 obr./min. Posuw = posuw na ostrze 0,10 mm × 3 płytki × 1190 obr./min ≈ 350 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.
Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.
Pogłębiacz składany 16x40 mm Smoxh fazuje otwory i rowki pod kątem 55 stopni do osi. Zakres średnic to 16–40 mm, a największe zagłębienie 8,4 mm. Skrawa trzema płytkami TCMT 16T304 z trzema krawędziami każda. Chwyt Weldon 20 mm trzyma narzędzie w oprawce bez obrotu.
Fazka, płytki, głębokość, program CNC
Kąt 55 stopni do osi daje stożek 110 stopni. Fazkę o takim kącie wykonuje się, gdy wymaga go rysunek detalu.
Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.
Trzy płytki TCMT 16T304, po jednej w każdym gnieździe. Każda płytka ma trzy krawędzie. Komplet 3 płytek daje trzy zmiany krawędzi.
W tabeli narzędzi wpisuje się pogłębiacz 110 stopni o średnicy czoła 16 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica fazki − 16 mm) ÷ 2,86.
