Opis
Kąt do osi30 stopni
Zakres średnic20–35 mm
Płytki2 × TCMT 16T304
Długość100 mm

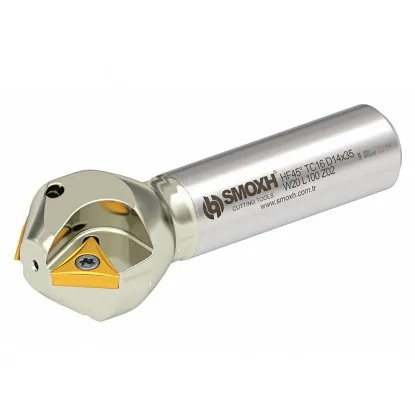

Pogłębiacz składany 20x35 mm – fazownik 30 stopni na 2 płytki
Dane techniczne i wymiary – chwyt Weldon 16 mm
| Dane techniczne | |
|---|---|
| Kąt krawędzi do osi | 30 stopni (stożek 60 stopni) |
| Średnica najmniejsza D2 | 20 mm |
| Średnica największa D1 | 35 mm |
| Maks. zagłębienie | 13 mm |
| Długość części roboczej l | 40 mm |
| Długość całkowita L | 100 mm |
| Średnica chwytu d | 16 mm, Weldon |
| Liczba płytek Z | 2 |
| Płytka | TCMT 16T304 |
| Śruba płytki | M3,5x10, Torx T15, 2,7 N·m |
| Producent | Smoxh, Turcja (HF30 TC16 D20-35) |
Pogłębiacz składany 20x35 mm Smoxh fazuje krawędzie otworów i rowków pod kątem 30 stopni do osi. Skrawa dwiema płytkami TCMT 16T304 na średnicach od 20 do 35 mm. Każda płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.
Kąt 30 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytki zataczają stożek 60 stopni. Stożkiem 60 stopni fazuje się krawędzie otworów przed gwintowaniem i usuwa gratu po wierceniu. Na każdy milimetr zagłębienia średnica rośnie o 1,15 mm. Fazka jest dłuższa wzdłuż osi niż szeroka, w proporcji ok. 1,7 do 1. Posuw na obrót rozkłada się na 2 ostrza. Chwyt 16 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.
Zastosowania – fazki otworów i rowków pod kątem 30 stopni
Operacje fazownika 30 stopni
Narzędzie ścina krawędzie pod kątem 30 stopni do osi. Fazkę otworu wykonuje się ruchem osiowym, fazkę rowka – przesuwem wzdłuż rowka. W obu operacjach skrawają te same krawędzie płytek. Pogłębiacz obrabia otwory i rowki szersze niż 20 mm.
Fazka krawędzi otworu
Pogłębiacz wchodzi osiowo w otwór szerszy niż 20 mm. Płytki ścinają krawędź pod kątem 30 stopni do osi. Szerokość fazki ustawia się głębokością wejścia. Każdy milimetr w dół dodaje 1,15 mm do średnicy fazki, aż do 35 mm.
Fazka obu krawędzi rowka
Narzędzie prowadzi się środkiem rowka o szerokości od 20 do 35 mm. Płytki fazują obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.
Fazka otworu – głębokość i średnica
Jak głęboko wejść, żeby dostać potrzebną fazkę
Pogłębiacz skrawa od średnicy 20 mm do 35 mm. Przy kącie 30 stopni do osi średnica rośnie o 1,15 mm na każdy milimetr w dół. Największe zagłębienie to 13 mm – wtedy fazka sięga średnicy 35 mm. W tym zakresie mieszczą się otwory przejściowe śrub M20–M30 wg ISO 273, szereg średni.
Kalkulator: zagłębienie w osi Z dla średnicy fazki
Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 20 mm. Zagłębienie = (średnica fazki − 20 mm) ÷ 1,15, np. (28 − 20) ÷ 1,15 ≈ 6,93 mm. Liczba 1,15 to przyrost średnicy na 1 mm zagłębienia przy kącie 30 stopni.
▲
Otwór szerszy niż 20 mm
Pogłębiacz skrawa od średnicy 20 mm, więc fazka obejmuje cały obwód otworu szerszego niż 20 mm.
Płytki TCMT 16T304 – trzy krawędzie i wymiana
Trójkątna płytka wg ISO 1832, śruba Torx T15
Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.
Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 30 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek, do kompletu potrzeba 2 sztuk.
Wymiana krawędzi krok po kroku
1Odkręcenie śruby
Klucz: Torx T15
2Obrót płytki
Obrót: 120°
3Czyszczenie gniazda
Wióry: usunięte
4Dokręcenie śruby
Moment: 2,7 N·m
✓Druga płytka
Tak samo: kroki 1–4
Śruba M3,5x10 i klucz T15 według katalogu Smoxh
Wszystkie płytki obraca się naraz, bo skrawają na tym samym stożku. Wiór pod płytką przesuwa jej krawędź i zmienia średnicę fazki, dlatego gniazdo płytki czyści się przed każdym montażem.
Parametry skrawania – wartości startowe
Prędkość i posuw na ostrze – zakresy zachowawcze
Zakresy pochodzą z frezowania z kątem przystawienia 45 stopni wg ISO 513. Przy kącie 30 stopni są to wartości startowe: pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ostrze fz [mm] |
|---|---|---|
| P Stal konstrukcyjna i stopowa | 150–220 | 0,10–0,22 |
| M Stal nierdzewna | 80–140 | 0,08–0,18 |
| K Żeliwo szare | 180–300 | 0,10–0,28 |
Obliczenie obrotów i posuwu – fazka Ø 35 mm w stali
Obroty liczy się dla największej średnicy w materiale, tu pełnej fazki 35 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 35 mm) ≈ 1360 obr./min. Posuw = posuw na ostrze 0,10 mm × 2 płytki × 1360 obr./min ≈ 270 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.
Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.
Pogłębiacz składany 20x35 mm Smoxh fazuje otwory i rowki pod kątem 30 stopni do osi. Zakres średnic to 20–35 mm, a największe zagłębienie 13 mm. Skrawa dwiema płytkami TCMT 16T304 z trzema krawędziami każda. Chwyt Weldon 16 mm trzyma narzędzie w oprawce bez obrotu.
Pytania o pogłębiacz składany 20x35
Fazka, płytki, głębokość, program CNC
Kąt 30 stopni do osi daje stożek 60 stopni. Taką fazką przygotowuje się krawędź otworu przed gwintowaniem i usuwa gratu po wierceniu.
Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.
Dwie płytki TCMT 16T304, po jednej w każdym gnieździe. Każda płytka ma trzy krawędzie. Komplet 2 płytek daje trzy zmiany krawędzi.
W tabeli narzędzi wpisuje się pogłębiacz 60 stopni o średnicy czoła 20 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica fazki − 20 mm) ÷ 1,15.
