Wiertła do metalu NWKc Morse'a DIN 345
Wiertło do metalu 18,5 NWKc HSS - Artykuły Techniczne - nr. 1
search
  • Wiertło do metalu 18,5 NWKc HSS - Artykuły Techniczne
  • Wiertło do metalu 18,5 NWKc HSS - Artykuły Techniczne - nr. 1
Artykuły Techniczne

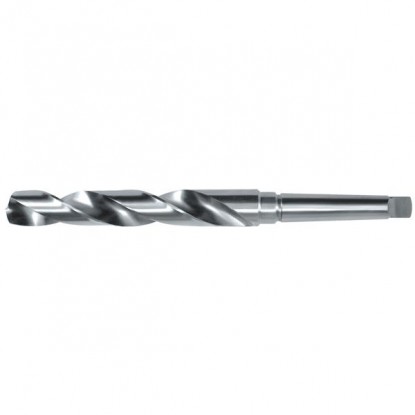

Wiertło do metalu 18,5 NWKc HSS DIN 345

Artykuły Techniczne Artykuły Techniczne
5640
49,20 zł brutto

Cena netto: 40,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

ŚREDNICA Ø18,5 mm
STOŻEK MORSE'A MK2
DŁUGOŚĆ CAŁKOWITA 233 mm
DŁUGOŚĆ ROBOCZA 135 mm

Specyfikacja techniczna wiertła fi 18,5 mm

Wiertło kręte z chwytem stożkowym Morse'a

DANE TECHNICZNE
Średnica fi 18,5 NWKc HSS
Norma DIN 345
Typ wiertła NWKc — kręte z chwytem stożkowym
Materiał HSS (stal szybkotnąca)
Długość całkowita l1 233 mm
Długość części roboczej l2 135 mm
Stożek Morse'a MK2
Kąt wierzchołkowy 118°
Tolerancja średnicy h8
Kierunek skrawania Prawoskrętne

Wiertło do metalu fi 18,5 mm HSS – stożek Morse'a MK2

Opis produktu i najważniejsze zalety

Wiertło do metalu fi 18,5 mm typu NWKc ze stożkiem MK2 to standardowe wyposażenie wiertarek kolumnowych w zakładach ślusarskich i narzędziowniach. Średnica 18,5 mm mieści się w przedziale, gdzie stożek MK2 zapewnia optymalny stosunek powierzchni styku do obciążenia roboczego. Wiertło fi 18,5 Morsea z geometrią rowków typu N zapewnia równowagę między efektywnym odprowadzaniem wiórów a sztywnością rdzenia wiertła.

Najważniejsze zalety wiertła fi 18,5 mm do metalu

  • Bezpośredni montaż we wrzecionie MK2 — eliminuje uchwyt wiertarski jako źródło bicia i poślizgu
  • Część robocza 135 mm — wiercenie otworów przelotowych w elementach o grubości do 120 mm jednym przejściem
  • Norma DIN 345 — identyczne wymiary stożka niezależnie od producenta — pełna zamienność
  • Prawoskrętne rowki typu N — kompromis między sztywnością rdzenia a pojemnością kanałów wiórowych
  • Pasowanie h8 na średnicy — otwory wstępne pod rozwiercanie na H7 bez dodatkowego wytaczania
  • Wydłużona żywotność przy chłodzeniu emulsją — zastosowanie chłodziwa zwiększa trwałość krawędzi nawet 2,5-krotnie w porównaniu z wierceniem na sucho

Wiertło fi 18,5 na stożku Morsea sprawdza się przy wierceniu otworów w profilach zamkniętych, blachach średniej grubości i elementach napraw maszyn. Klasa tolerancji H12 (Ø18,500–Ø18,710 mm) wystarcza do otworów montażowych; jeśli wymagana jest klasa H7, konieczne jest dodatkowe rozwiercanie.

Stożki Morse'a – wymiary wg DIN 228

Tabela wymiarów wszystkich stożków Morse'a MK0–MK6

StożekŚrednica D [mm]Długość [mm]
MK0 9,045 49,8
MK1 12,065 53,5
MK2 17,780 64,0
MK3 23,825 80,5
MK4 31,267 117,5
MK5 44,399 149,5
MK6 63,348 210,0



TULEJE REDUKCYJNE KOMPATYBILNE Z WIERTŁEM FI 18,5 MM:

✓ MK2 → MK3 — do wrzeciona z gniazdem MK3
✓ MK2 → MK4 — do wrzeciona z gniazdem MK4
✓ Klin wypychający MK2 — do demontażu wiertła ze wrzeciona

Parametry skrawania wiertła fi 18,5 mm wg ISO 513

Zalecane warunki obróbki dla średnicy fi 18,5 mm

Symbol ISOMateriał obrabianyVc [m/min]f [mm/obr]n [obr/min]Vf [mm/min]
P Stal Konstrukcyjna do 900 N/mm² 11÷20 0,16 189÷344 30÷55
K Żeliwo Szare GG20–GG30 13÷16 0,16 224÷275 36÷44
N Miedź i stopy Al Cu, CuZn, Al i stopy 25÷28 0,20÷0,25 430÷482 86÷120

Mocowanie wiertła we wrzecionie

Przed montażem wiertła fi 18,5 mm oczyścić stożek i gniazdo wrzeciona z wiórów, oleju i zanieczyszczeń. Pozostałości między powierzchniami stykowymi powodują bicie promieniowe i mogą uszkodzić gniazdo wrzeciona.

Kompatybilność materiałowa wiertła fi 18,5 mm

Zakres materiałów obrabianych i ograniczenia stosowania

✓ Stal konstrukcyjna (S235, S355) do 900 N/mm²
✓ Żeliwo szare i sferoidalne (GG20, GGG40)
✓ Stal niskowęglowa i średniostopowa
▲ Stal nierdzewna (obniżony Vc o 40%, obfite chłodzenie)
▲ Aluminium i stopy Al (wymagane chłodzenie emulsją)
✗ Stale hartowane powyżej 45 HRC

Najczęściej zadawane pytania o wiertło fi 18,5 mm

Stosować chłodzenie emulsją 5–8%, nie przekraczać zalecanych parametrów skrawania, ostrzyć narzędzie przed całkowitą utratą ostrości. Czysta powierzchnia stożka i gniazda wrzeciona ogranicza bicie — główną przyczynę przyspieszonego zużycia.

W stalach konstrukcyjnych S235/S355 nawiercanie nie jest konieczne — kąt 118° zapewnia samocentrowanie. Punktowanie wiertłem NC 90° zaleca się przy wierceniu na powierzchniach nierównych lub ukosnych, gdzie wiertło może ześlizgnąć się z wyznaczonego punktu.

Wiertło HSS można stosować do stali nierdzewnej przy obniżonym Vc (o 40%) i obfitym chłodzeniu emulsją 8–10%. Wydajniejszym rozwiązaniem jest wiertło HSSE (kobaltowe) tej samej średnicy, które zachowuje twardość do 650°C.

Producent Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl
