Opis
ŚREDNICA DØ38,5 mm
GRUBOŚĆ b8,0 mm
MATERIAŁHSS
NORMADIN 850 A

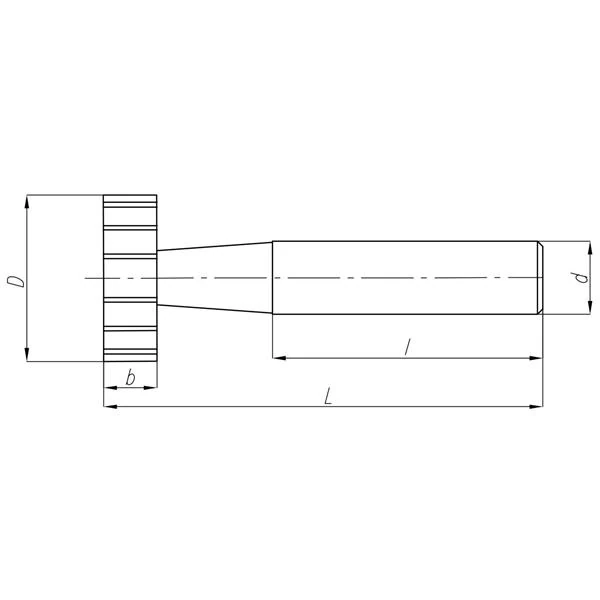

Frez teowy 38,5x8,0 mm DIN 850 A HSS – wymiary i dane techniczne
Parametry narzędzia
| DANE TECHNICZNE | |
|---|---|
| Typ narzędzia | Frez trzpieniowy NFRh |
| Norma | DIN 850 A |
| Średnica robocza D | Ø38,5 mm |
| Szerokość części roboczej b | 8,0 mm |
| Średnica chwytu d | Ø12,0 mm |
| Długość całkowita L | 71,0 mm |
| Liczba ostrzy z | 6, uzębienie proste |
| Materiał | HSS |
Frez teowy do metalu 38,5x8,0 mm – budowa i chwyt Ø12,0 mm
Konstrukcja narzędzia i granice zastosowania
Frez teowy 38,5x8,0 mm DIN 850 A służy do wąskich rowków i szczelin. Narzędzie typu NFRh ma tarczę Ø38,5 mm o grubości 8,0 mm osadzoną na szyjce – skrawa wyłącznie tarczą, wprowadzaną w materiał prostopadle do osi.
Ostrza tylko na tarczy – dlaczego frez nie wchodzi osiowo
Sześć prostych ostrzy na obwodzie i skrawające czoła dają rowek o czystych ściankach. Cały moment idzie przez szyjkę bez ostrzy, dlatego zagłębiaj tarczę wyłącznie promieniowo i bez szarpnięć.
Długość rowka zależy od głębokości zagłębienia
Dno rowka jest łukiem o promieniu 19,25 mm, bo tarcza odwzorowuje w materiale własny zarys. Łuk rozkłada naprężenia szerzej niż narożnik rowka prostokątnego z freza palcowego, co podnosi wytrzymałość zmęczeniową wałka. Długość rowka liczy się z cięciwy: przy zagłębieniu t = 5 mm wynosi l = 2√(t × (D − t)) ≈ 25,9 mm.
Zastosowanie freza teowego 38,5x8,0 mm – rowki i szczeliny
Zakres zastosowania narzędzia
Ten rozmiar tarczy nie ma odpowiednika wśród wpustów czółenkowych DIN 6888, więc narzędzie służy do rowków i szczelin technologicznych – gniazd pierścieni osadczych, rowków smarowych i uszczelnień, wybrań montażowych oraz rozcinania cienkich ścianek. Głębokość zagłębienia dobiera się do wymaganej długości rowka, a nie do średnicy narzędzia – przy pełnej szerokości tarczy każdy dodatkowy milimetr wejścia podnosi opory skrawania i obciążenie szyjki.
▲
Ograniczenie zastosowania
Mocowanie: tuleja zaciskowa ER-32 z wkładką na Ø12,0 mm. Uchwyt wiertarski nie utrzyma narzędzia przy pełnym zagłębieniu tarczy. HSS bez powłoki pracuje do około 275 HB; wyżej sięgnij po wersję HSSE (HSS-Co5).
Parametry skrawania freza teowego – obroty i posuw dla 38,5x8,0 mm
Wartości zachowawcze wg grup ISO 513
| Materiał obrabiany | vc [m/min] | fz [mm/ostrze] | n [obr/min] | vf [mm/min] |
|---|---|---|---|---|
| P Stal konstrukcyjna do 275 HB | 20–30 | 0,025–0,050 | 165–248 | 25–74 |
| P Stal legowana ulepszana | 15–25 | 0,025–0,050 | 124–207 | 19–62 |
| M Stal nierdzewna 304 / 316 | 9–18 | 0,025–0,048 | 74–149 | 11–43 |
| K Żeliwo szare | 18–30 | 0,025–0,060 | 149–248 | 22–89 |
| N Aluminium, mosiądz | 25–50 | 0,025–0,065 | 207–413 | 31–161 |
Obliczenie obrotów i posuwu dla stali konstrukcyjnej
Dla stali konstrukcyjnej weź vc = 25 m/min – przy średnicy 38,5 mm daje to 207 obr/min. Posuw minutowy liczysz z vf = fz × z × n: przy fz = 0,035 mm i 6 ostrzach wychodzi 43 mm/min. Wiór odchodzi tą samą szczeliną, którą dopływa chłodziwo, więc emulsję kieruj wzdłuż rowka i nie oszczędzaj wydatku.
Frez teowy 38,5x8,0 mm – najczęstsze pytania
Zastosowanie, mocowanie i parametry
Najczęściej zadawane pytania
Do rowków i szczelin o szerokości 8,0 mm – rowków pod pierścienie zabezpieczające i uszczelki, rowków smarowych, wybrań pod blachy oraz przecinania cienkich ścianek.
tuleja zaciskowa ER-32 z wkładką na Ø12,0 mm. Chwyt walcowy gładki nie ma powierzchni oporowej, więc uchwyt wiertarski się nie nadaje.
Dla vc = 25 m/min wychodzi 207 obr/min. Przy tarczy pracującej pełną szerokością zacznij od dolnej granicy zakresu i koryguj po pierwszym rowku.
Emulsją podawaną obficie wzdłuż rowka – jej zadaniem jest wypłukanie wióra ze szczeliny. Przy braku chłodzenia ciśnieniowego pracuj krótkimi przejściami i wycofuj narzędzie, żeby usunąć wiór.
