Opis
ŚREDNICA DØ6 mm
GRUBOŚĆ b2,0 mm
MATERIAŁHSS
NORMADIN 850 A

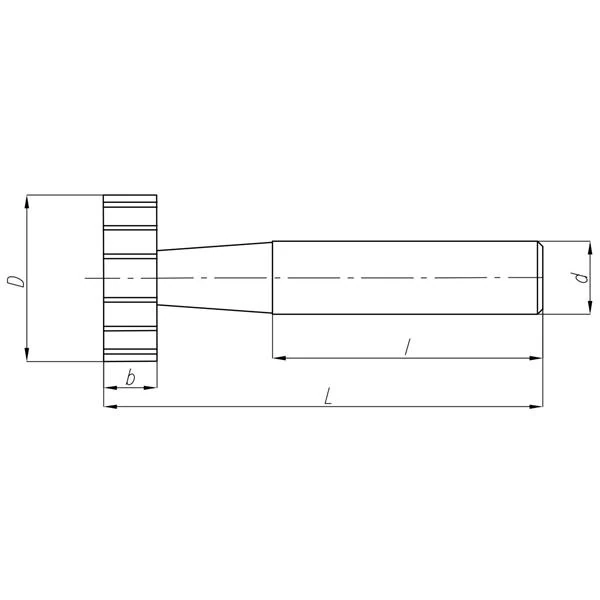

Frez teowy 6x2,0 mm DIN 850 A HSS – wymiary i dane techniczne
Parametry narzędzia
| DANE TECHNICZNE | |
|---|---|
| Typ narzędzia | Frez trzpieniowy NFRh |
| Norma | DIN 850 A |
| Średnica robocza D | Ø6 mm |
| Szerokość części roboczej b | 2,0 mm |
| Średnica chwytu d | Ø6,0 mm |
| Długość chwytu l | 40 mm |
| Długość całkowita L | 50,0 mm |
| Liczba ostrzy z | 6, uzębienie proste |
| Materiał | HSS |
Frez teowy do metalu 6x2,0 mm – budowa i chwyt Ø6,0 mm
Konstrukcja narzędzia i granice zastosowania
Frez teowy 6x2,0 mm DIN 850 A, w katalogach NFRh, wykonuje wąskie rowki i szczeliny o szerokości 2,0 mm. Tarcza Ø6 mm pracuje pełną szerokością i wchodzi w materiał promieniowo, bez przejazdu wzdłuż osi.
Ostrza tylko na tarczy – dlaczego frez nie wchodzi osiowo
Ostrza obejmują obwód tarczy i oba jej czoła – stąd równoległe ścianki rowka o szerokości 2,0 mm. Szyjka pozostaje gładka i przenosi obciążenie; jej przekrój, nie liczba ostrzy, wyznacza granicę posuwu.
Długość rowka zależy od głębokości zagłębienia
Rowek ma dno łukowe o promieniu 3 mm i długość wynikającą z głębokości zagłębienia. Przy t = 3 mm cięciwa wypada l = 2√(t × (D − t)) ≈ 6,0 mm. Łagodne przejście dna ogranicza spiętrzenie naprężeń, dlatego rowki w częściach obciążonych zmiennie wykonuje się tarczą, nie frezem palcowym.
Zastosowanie freza teowego 6x2,0 mm – rowki i szczeliny
Zakres zastosowania narzędzia
Kombinacja Ø6 mm i grubości 2,0 mm wypada poza szeregiem wpustów czółenkowych DIN 6888, dlatego frez pełni rolę narzędzia do rowków i szczelin: rowki pod pierścienie zabezpieczające, rowki uszczelnień, wybrania pod blachy oraz przecinanie cienkich profili. Głębokość zagłębienia dobiera się do wymaganej długości rowka, a nie do średnicy narzędzia – przy pełnej szerokości tarczy każdy dodatkowy milimetr wejścia podnosi opory skrawania i obciążenie szyjki.
▲
Ograniczenie zastosowania
Mocowanie: tuleja zaciskowa ER-32 z wkładką na Ø6,0 mm. Uchwyt wiertarski nie utrzyma narzędzia przy pełnym zagłębieniu tarczy. Tarcza o grubości 2,0 mm jest wrażliwa na boczne naprężenie – posuw ustaw w dolnej granicy zakresu i nie wycofuj narzędzia pod obciążeniem. HSS bez powłoki pracuje do około 275 HB; wyżej sięgnij po wersję HSSE (HSS-Co5).
Parametry skrawania freza teowego – obroty i posuw dla 6x2,0 mm
Wartości zachowawcze wg grup ISO 513
| Materiał obrabiany | vc [m/min] | fz [mm/ostrze] | n [obr/min] | vf [mm/min] |
|---|---|---|---|---|
| P Stal konstrukcyjna do 275 HB | 20–30 | 0,010–0,025 | 1061–1592 | 64–239 |
| P Stal legowana ulepszana | 15–25 | 0,010–0,025 | 796–1326 | 48–199 |
| M Stal nierdzewna 304 / 316 | 9–18 | 0,010–0,028 | 477–955 | 29–160 |
| K Żeliwo szare | 18–30 | 0,010–0,028 | 955–1592 | 57–267 |
| N Aluminium, mosiądz | 25–50 | 0,010–0,030 | 1326–2653 | 80–478 |
Obliczenie obrotów i posuwu dla stali konstrukcyjnej
Dla stali konstrukcyjnej weź vc = 25 m/min – przy średnicy 6 mm daje to 1326 obr/min. Posuw minutowy liczysz z vf = fz × z × n: przy fz = 0,018 mm i 6 ostrzach wychodzi 143 mm/min. Wiór odchodzi tą samą szczeliną, którą dopływa chłodziwo, więc emulsję kieruj wzdłuż rowka i nie oszczędzaj wydatku.
Frez teowy 6x2,0 mm – najczęstsze pytania
Zastosowanie, mocowanie i parametry
Najczęściej zadawane pytania
Do rowków i szczelin o szerokości 2,0 mm – rowków pod pierścienie zabezpieczające i uszczelki, rowków smarowych, wybrań pod blachy oraz przecinania cienkich ścianek.
Dla vc = 25 m/min wychodzi 1326 obr/min. Przy tarczy pracującej pełną szerokością zacznij od dolnej granicy zakresu i koryguj po pierwszym rowku.
Nie. Rowki teowe wg DIN 650 nacina się frezami DIN 851 typu NFRs, na przykład NFRs 18x8 DIN 851.
Długość wynika z głębokości zagłębienia i średnicy tarczy: l = 2√(t × (D − t)). Przy t = 3 mm i Ø6 mm wychodzi około 6,0 mm.
