Opis
ŚREDNICA DØ16,5 mm
GRUBOŚĆ b4,0 mm
MATERIAŁHSS
NORMADIN 850 A

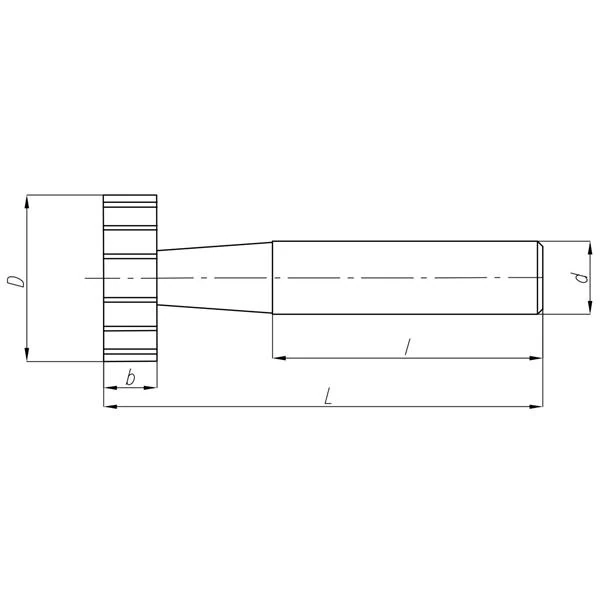

Frez teowy 16,5x4,0 mm DIN 850 A HSS – wymiary i dane techniczne
Parametry narzędzia i rozmiar wpustu
| DANE TECHNICZNE | |
|---|---|
| Typ narzędzia | Frez trzpieniowy NFRh |
| Norma | DIN 850 A |
| Średnica robocza D | Ø16,5 mm |
| Szerokość części roboczej b | 4,0 mm |
| Średnica chwytu d | Ø10,0 mm |
| Długość chwytu l | 40 mm |
| Długość całkowita L | 56,0 mm |
| Liczba ostrzy z | 6, uzębienie proste |
| Materiał | HSS |
| Rozmiar wpustu | 4x6,5 wg DIN 6888 |
Frez teowy do metalu 16,5x4,0 mm – budowa i chwyt Ø10,0 mm
Konstrukcja narzędzia i granice zastosowania
Frez teowy 16,5x4,0 mm wg DIN 850 A wykonuje rowek pod wpust czółenkowy w jednym zagłębieniu, bez posuwu wzdłużnego. Oznaczenie katalogowe to NFRh. Grubość tarczy 4,0 mm wyznacza szerokość rowka, a średnica Ø16,5 mm jego promień i długość.
Ostrza tylko na tarczy – dlaczego frez nie wchodzi osiowo
Sześć ostrzy prostych pracuje na obwodzie tarczy i na obu czołach. Szyjka za tarczą nie ma ostrzy, a przenosi cały moment skrawania – dlatego frez zagłębia się tylko promieniowo; wejście osiowe, jak wiertłem, kończy się jej złamaniem.
Frez teowy czy frez do rowków teowych – co mówi norma
Nazwa handlowa myli dwa różne narzędzia. Ten frez pracuje w wale i wykonuje rowek pod wpust wg DIN 6888. Rowek teowy w stole obrabiarki, wg DIN 650, wymaga freza DIN 851 o innej geometrii tarczy i grubszej szyjce.
Zastosowanie freza teowego 16,5x4,0 mm – rowki wpustowe w wałkach
Dobór narzędzia do rozmiaru wpustu
Rowek wykonany tym frezem ma średnicę 16 mm i przyjmuje wpust czółenkowy 4x6,5 wg DIN 6888; różnica 0,5 mm między narzędziem a rowkiem mieści się w polu tolerancji normy. Zagłęb tarczę na 5,0 mm dla szeregu A albo 5,6 mm dla szeregu B. Norma przypisuje ten wpust czopom Ø10–12 mm, gdy przenosi on moment obrotowy, oraz Ø17–22 mm, gdy moment idzie przez inne połączenie, a wpust ustala tylko położenie kątowe.
▲
Ograniczenie zastosowania
Mocowanie: tuleja zaciskowa ER-32 z wkładką na Ø10,0 mm. Chwyt walcowy gładki nie ma powierzchni oporowej – uchwyt wiertarski przy pełnym zagłębieniu tarczy potrafi wypuścić narzędzie i zniszczyć rowek. HSS bez powłoki pracuje do około 275 HB; wyżej sięgnij po wersję HSSE (HSS-Co5).
Parametry skrawania freza teowego – obroty i posuw dla 16,5x4,0 mm
Wartości zachowawcze wg grup ISO 513
| Materiał obrabiany | vc [m/min] | fz [mm/ostrze] | n [obr/min] | vf [mm/min] |
|---|---|---|---|---|
| P Stal konstrukcyjna do 275 HB | 20–30 | 0,023–0,038 | 386–579 | 53–132 |
| P Stal legowana ulepszana | 15–25 | 0,023–0,038 | 289–482 | 40–110 |
| M Stal nierdzewna 304 / 316 | 9–18 | 0,023–0,043 | 174–347 | 24–90 |
| K Żeliwo szare | 18–30 | 0,023–0,043 | 347–579 | 48–149 |
| N Aluminium, mosiądz | 25–50 | 0,023–0,048 | 482–965 | 67–278 |
Obliczenie obrotów i posuwu dla stali konstrukcyjnej
Dla stali konstrukcyjnej weź vc = 25 m/min – przy średnicy 16,5 mm daje to 482 obr/min. Posuw minutowy liczysz z vf = fz × z × n: przy fz = 0,030 mm i 6 ostrzach wychodzi 87 mm/min. Wiór odchodzi tą samą szczeliną, którą dopływa chłodziwo, więc emulsję kieruj wzdłuż rowka i nie oszczędzaj wydatku.
Frez teowy 16,5x4,0 mm – najczęstsze pytania
Dobór, mocowanie i wymiary rowka
Najczęściej zadawane pytania
Wpust czółenkowy 4x6,5 wg DIN 6888 – segment o średnicy 16 mm i szerokości 4,0 mm.
tuleja zaciskowa ER-32 z wkładką na Ø10,0 mm. Uchwyt wiertarski nie utrzyma narzędzia przy pełnym zagłębieniu tarczy.
Na 5,0 mm w szeregu A albo 5,6 mm w szeregu B wg DIN 6888. Szereg wybiera się razem z głębokością rowka w piaście – nie wolno mieszać wartości z obu szeregów.
Sześć. Liczba ostrzy wchodzi wprost do posuwu minutowego: vf = fz × z × n. Przy tej samej prędkości obrotowej narzędzie 6-ostrzowe pracuje wolniej w posuwie niż 10-ostrzowe, za to każde ostrze bierze grubszy wiór.
