Opis
ŚREDNICA DØ8 mm
GRUBOŚĆ b1,2 mm
MATERIAŁHSS
NORMADIN 850 A

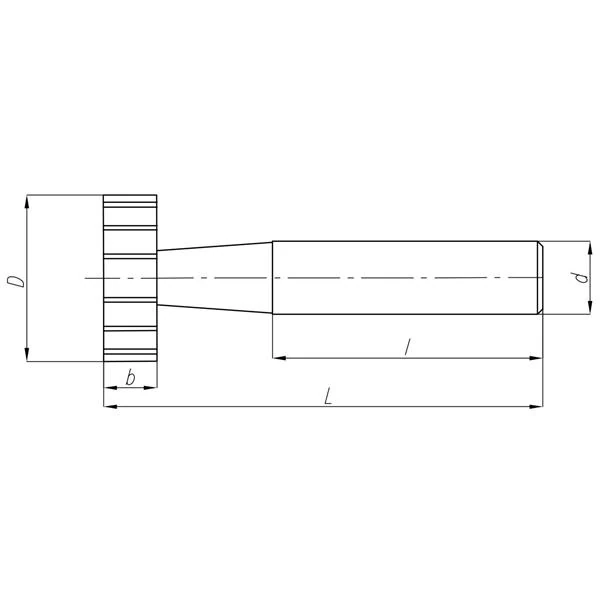

Frez teowy 8x1,2 mm DIN 850 A HSS – wymiary i dane techniczne
Parametry narzędzia
| DANE TECHNICZNE | |
|---|---|
| Typ narzędzia | Frez trzpieniowy NFRh |
| Norma | DIN 850 A |
| Średnica robocza D | Ø8 mm |
| Szerokość części roboczej b | 1,2 mm |
| Średnica chwytu d | Ø9,0 mm |
| Długość chwytu l | 50 mm |
| Długość całkowita L | 50,0 mm |
| Liczba ostrzy z | 6, uzębienie proste |
| Materiał | HSS |
Frez teowy do metalu 8x1,2 mm – budowa i chwyt Ø9,0 mm
Konstrukcja narzędzia i granice zastosowania
Frez teowy 8x1,2 mm wg DIN 850 A (typ NFRh) tnie rowki o szerokości 1,2 mm w wałkach i płaskich detalach. Zagłębiona tarcza Ø8 mm zostawia rowek o łukowym dnie i promieniu 4 mm.
Ostrza tylko na tarczy – dlaczego frez nie wchodzi osiowo
Ostrza obejmują obwód tarczy i oba jej czoła – stąd równoległe ścianki rowka o szerokości 1,2 mm. Szyjka pozostaje gładka i przenosi obciążenie; jej przekrój, nie liczba ostrzy, wyznacza granicę posuwu.
Długość rowka zależy od głębokości zagłębienia
Dno rowka jest łukiem o promieniu 4 mm, bo tarcza odwzorowuje w materiale własny zarys. Łuk rozkłada naprężenia szerzej niż narożnik rowka prostokątnego z freza palcowego, co podnosi wytrzymałość zmęczeniową wałka. Długość rowka liczy się z cięciwy: przy zagłębieniu t = 3 mm wynosi l = 2√(t × (D − t)) ≈ 7,7 mm.
Zastosowanie freza teowego 8x1,2 mm – rowki i szczeliny
Zakres zastosowania narzędzia
Ten rozmiar tarczy nie ma odpowiednika wśród wpustów czółenkowych DIN 6888, więc narzędzie służy do rowków i szczelin technologicznych – gniazd pierścieni osadczych, rowków smarowych i uszczelnień, wybrań montażowych oraz rozcinania cienkich ścianek. Głębokość zagłębienia dobiera się do wymaganej długości rowka, a nie do średnicy narzędzia – przy pełnej szerokości tarczy każdy dodatkowy milimetr wejścia podnosi opory skrawania i obciążenie szyjki.
▲
Ograniczenie zastosowania
Mocowanie: tuleja zaciskowa ER-32 z wkładką na Ø9,0 mm. Uchwyt wiertarski nie utrzyma narzędzia przy pełnym zagłębieniu tarczy. Tarcza o grubości 1,2 mm jest wrażliwa na boczne naprężenie – posuw ustaw w dolnej granicy zakresu i nie wycofuj narzędzia pod obciążeniem. HSS bez powłoki pracuje do około 275 HB; wyżej sięgnij po wersję HSSE (HSS-Co5).
Parametry skrawania freza teowego – obroty i posuw dla 8x1,2 mm
Wartości zachowawcze wg grup ISO 513
| Materiał obrabiany | vc [m/min] | fz [mm/ostrze] | n [obr/min] | vf [mm/min] |
|---|---|---|---|---|
| P Stal konstrukcyjna do 275 HB | 20–30 | 0,013–0,028 | 796–1194 | 62–201 |
| P Stal legowana ulepszana | 15–25 | 0,013–0,028 | 597–995 | 47–167 |
| M Stal nierdzewna 304 / 316 | 9–18 | 0,013–0,033 | 358–716 | 28–142 |
| K Żeliwo szare | 18–30 | 0,013–0,033 | 716–1194 | 56–236 |
| N Aluminium, mosiądz | 25–50 | 0,013–0,035 | 995–1989 | 78–418 |
Obliczenie obrotów i posuwu dla stali konstrukcyjnej
Dla stali konstrukcyjnej weź vc = 25 m/min – przy średnicy 8 mm daje to 995 obr/min. Posuw minutowy liczysz z vf = fz × z × n: przy fz = 0,020 mm i 6 ostrzach wychodzi 119 mm/min. Wiór odchodzi tą samą szczeliną, którą dopływa chłodziwo, więc emulsję kieruj wzdłuż rowka i nie oszczędzaj wydatku.
Frez teowy 8x1,2 mm – najczęstsze pytania
Zastosowanie, mocowanie i parametry
Najczęściej zadawane pytania
Do rowków i szczelin o szerokości 1,2 mm – rowków pod pierścienie zabezpieczające i uszczelki, rowków smarowych, wybrań pod blachy oraz przecinania cienkich ścianek.
tuleja zaciskowa ER-32 z wkładką na Ø9,0 mm. Chwyt walcowy gładki nie ma powierzchni oporowej, więc uchwyt wiertarski się nie nadaje.
Emulsją podawaną obficie wzdłuż rowka – jej zadaniem jest wypłukanie wióra ze szczeliny. Przy braku chłodzenia ciśnieniowego pracuj krótkimi przejściami i wycofuj narzędzie, żeby usunąć wiór.
Tak, i pracuje wtedy najszybciej: vc 25–50 m/min. Aluminium klei się do ostrza, więc chłodź obficie i nie zatrzymuj posuwu w rowku – narost na krawędzi psuje wymiar szczeliny.
