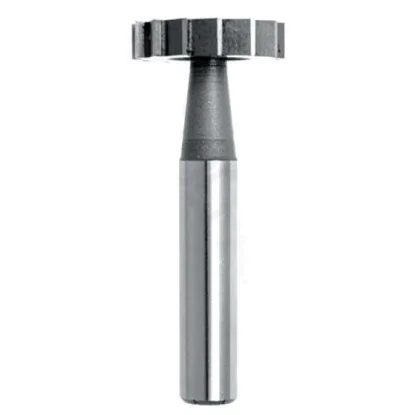

Frez teowy 10,5x2,2 mm do metalu DIN 850 A HSS
search
  • Frez teowy 10,5x2,2 mm do metalu DIN 850 A HSS
  • Frez teowy 10,5x2,2 mm do metalu DIN 850 A HSS - nr. 1
Varel

Frez teowy 10,5x2,2 mm DIN 850 A HSS

Varel Varel
0000006859
Średnica (mm): 10,518 rozmiarów tego freza
6810,512,513,51616,51819,520,52122,52525,528,532,538,572
73,80 zł brutto

Cena netto: 60,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

ŚREDNICA DØ10,5 mm
GRUBOŚĆ b2,2 mm
MATERIAŁHSS
NORMADIN 850 A

Frez teowy 10,5x2,2 mm DIN 850 A HSS – wymiary i dane techniczne

Parametry narzędzia

DANE TECHNICZNE
Typ narzędziaFrez trzpieniowy NFRh
NormaDIN 850 A
Średnica robocza DØ10,5 mm
Szerokość części roboczej b2,2 mm
Średnica chwytu dØ10,0 mm
Długość chwytu l40 mm
Długość całkowita L45,0 mm
Liczba ostrzy z6, uzębienie proste
MateriałHSS
Rysunek techniczny freza teowego 10,5x2,2 mm DIN 850 A z wymiarami

Frez teowy do metalu 10,5x2,2 mm – budowa i chwyt Ø10,0 mm

Konstrukcja narzędzia i granice zastosowania

Frez teowy 10,5x2,2 mm wg DIN 850 A to narzędzie trzpieniowe typu NFRh do rowków i szczelin o szerokości 2,2 mm. Tarcza Ø10,5 mm zagłębia się w materiał promieniowo i w jednym przejściu wybiera rowek o łukowym dnie.

Ostrza tylko na tarczy – dlaczego frez nie wchodzi osiowo

Sześć prostych ostrzy na obwodzie i skrawające czoła dają rowek o czystych ściankach. Cały moment idzie przez szyjkę bez ostrzy, dlatego zagłębiaj tarczę wyłącznie promieniowo i bez szarpnięć.

Długość rowka zależy od głębokości zagłębienia

Dno rowka jest łukiem o promieniu 5,25 mm, bo tarcza odwzorowuje w materiale własny zarys. Łuk rozkłada naprężenia szerzej niż narożnik rowka prostokątnego z freza palcowego, co podnosi wytrzymałość zmęczeniową wałka. Długość rowka liczy się z cięciwy: przy zagłębieniu t = 3 mm wynosi l = 2√(t × (D − t)) ≈ 9,5 mm.

Zastosowanie freza teowego 10,5x2,2 mm – rowki i szczeliny

Zakres zastosowania narzędzia

Ten rozmiar tarczy nie ma odpowiednika wśród wpustów czółenkowych DIN 6888, więc narzędzie służy do rowków i szczelin technologicznych – gniazd pierścieni osadczych, rowków smarowych i uszczelnień, wybrań montażowych oraz rozcinania cienkich ścianek. Głębokość zagłębienia dobiera się do wymaganej długości rowka, a nie do średnicy narzędzia – przy pełnej szerokości tarczy każdy dodatkowy milimetr wejścia podnosi opory skrawania i obciążenie szyjki.

▲
Ograniczenie zastosowania

Mocowanie: tuleja zaciskowa ER-32 z wkładką na Ø10,0 mm. Uchwyt wiertarski nie utrzyma narzędzia przy pełnym zagłębieniu tarczy. Tarcza o grubości 2,2 mm jest wrażliwa na boczne naprężenie – posuw ustaw w dolnej granicy zakresu i nie wycofuj narzędzia pod obciążeniem. HSS bez powłoki pracuje do około 275 HB; wyżej sięgnij po wersję HSSE (HSS-Co5).

Parametry skrawania freza teowego – obroty i posuw dla 10,5x2,2 mm

Wartości zachowawcze wg grup ISO 513

Materiał obrabianyvc [m/min]fz [mm/ostrze]n [obr/min]vf [mm/min]
P Stal konstrukcyjna do 275 HB20–300,015–0,030606–90955–164
P Stal legowana ulepszana15–250,015–0,030455–75841–136
M Stal nierdzewna 304 / 3169–180,015–0,038273–54625–124
K Żeliwo szare18–300,018–0,038546–90959–207
N Aluminium, mosiądz25–500,015–0,040758–151668–364

Obliczenie obrotów i posuwu dla stali konstrukcyjnej

Przyjmij vc = 25 m/min. Obroty: n = 1000 × 25 / (π × 10,5) ≈ 758 obr/min. Posuw minutowy przy 6 ostrzach i fz = 0,022 mm: vf = 758 × 0,022 × 6 ≈ 100 mm/min. Tarcza pracuje pełną szerokością w kanale zamkniętym, dlatego chłodziwo podawaj obficie wzdłuż rowka – ma wypłukać wiór.

Frez teowy 10,5x2,2 mm – najczęstsze pytania

Zastosowanie, mocowanie i parametry

Najczęściej zadawane pytania

Do rowków i szczelin o szerokości 2,2 mm – rowków pod pierścienie zabezpieczające i uszczelki, rowków smarowych, wybrań pod blachy oraz przecinania cienkich ścianek.

Ta kombinacja średnicy i grubości nie odpowiada żadnemu rozmiarowi wpustu z DIN 6888. Do wpustów dobiera się frez, którego średnica jest o 0,5 mm większa od średnicy rowka, a grubość równa szerokości wpustu.

tuleja zaciskowa ER-32 z wkładką na Ø10,0 mm. Chwyt walcowy gładki nie ma powierzchni oporowej, więc uchwyt wiertarski się nie nadaje.

Dla vc = 25 m/min wychodzi 758 obr/min. Przy tarczy pracującej pełną szerokością zacznij od dolnej granicy zakresu i koryguj po pierwszym rowku.
