Opis
Dane techniczne płytki do gwintów trapezowych zewnętrznych 16 ER 3 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 3 mm |
| Przykładowe zastosowanie | Tr 12x3; Tr 14x3; Tr 22x3; Tr 24x3; Tr 26x3; Tr 28x3; Tr 30x3 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

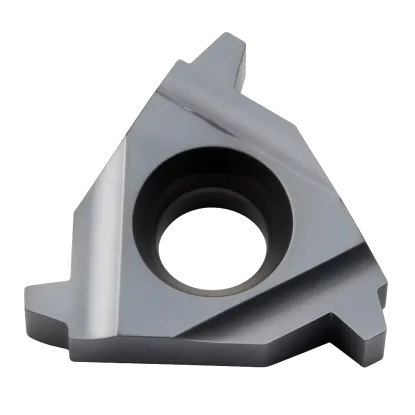

Płytka 16 ER 3.0 TR MTA Horn — efektywne narzędzie do produkcji śrub trapezowych
Płytka do gwintów trapezowych zewnętrznych 16 ER 3.0 TR to narzędzie węglikowe zaprojektowane do toczenia śrub i wrzecion z gwintem trapezowym o skoku 3 mm. Gatunek MTA firmy Horn zapewnia wysoką odporność na ścieranie podczas obróbki stali konstrukcyjnych i żeliwa.
Atuty płytki 16 ER 3.0 TR
- Siedem średnic od Tr 12×3 do Tr 30×3 — elastyczny zakres pokrywający zarówno małe, jak i duże śruby trapezowe
- Kąt zarysu 30 stopni wg DIN 103 — precyzyjne odwzorowanie profilu gwarantuje prawidłowe pasowanie z nakrętkami
- Węglik spiekany MTA — dedykowany do stali węglowych, stopowych oraz żeliwa szarego i sferoidalnego
- Skok 3 mm dla zrównoważonej wydajności — optymalny kompromis między szybkością posuwu a dokładnością pozycjonowania
- Kompaktowy format 16 ER do oprawek SER/SNR — uniwersalne mocowanie w standardowych narzędziowniach
Płytka węglikowa trapezowa 16 ER 3.0 TR to sprawdzone rozwiązanie przy produkcji śrub pociągowych do obrabiarek CNC, wrzecion pras oraz prętów gwintowanych do podnośników. Wyposaż swój park maszynowy w narzędzie o udokumentowanej trwałości — zamów płytkę tokarską DIN 103 od Horn.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 3.0 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 3.0 mm |
|---|---|
| Liczba przejść | 8-17 |
Najczęściej zadawane pytania
1. Jakie rozmiary śrub trapezowych można wykonać płytką 16 ER 3.0 TR?
Narzędzie umożliwia toczenie siedmiu średnic: Tr 12×3, Tr 14×3, Tr 22×3, Tr 24×3, Tr 26×3, Tr 28×3 oraz Tr 30×3.
2. Czym różni się płytka ER od płytki IR?
Oznaczenie ER wskazuje płytkę do gwintów zewnętrznych (śruby), natomiast IR to płytki do gwintów wewnętrznych (nakrętki).
3. W jakich oprawkach mocuje się płytki formatu 16 ER?
Płytki 16 ER montuje się w standardowych oprawkach zewnętrznych typu SER lub SNR o odpowiednim rozmiarze gniazda.
