Opis
Dane techniczne płytki do gwintów trapezowych zewnętrznych 16 ER 2 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 2 mm |
| Przykładowe zastosowanie | Tr 10x2; Tr 12x2; Tr 14x2; Tr 16x2; Tr 18x2; Tr 20x2 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

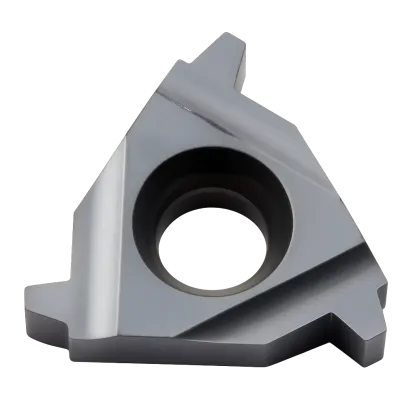

Płytka do gwintów trapezowych 16 ER 2.0 TR MTA – precyzyjne toczenie zgodne z DIN 103
Płytka do gwintów trapezowych 16 ER 2.0 TR to profesjonalne narzędzie węglikowe do toczenia gwintów zewnętrznych o skoku 2 mm. Wykonana z węglika spiekanego w gatunku MTA, zapewnia wysoką trwałość i powtarzalność obróbki. Płytka tokarska DIN 103 sprawdza się w produkcji śrub pociągowych, elementów pras oraz mechanizmów dźwigowych.
Najważniejsze zalety płytki węglikowej do gwintu trapezowego
- Szeroki zakres średnic gwintu — jedną płytką wykonasz gwinty od Tr 10×2 do Tr 20×2, co redukuje koszty magazynowania narzędzi
- Kąt zarysu 30 stopni zgodny z DIN 103 — gwarantuje prawidłowy profil trapezowy symetryczny do połączeń ruchowych
- Gatunek węglika MTA — przeznaczony do obróbki stali węglowych, stopowych, nierdzewnych oraz żeliwa
- Wysoka wydajność skrawania — płytka 16 ER 2 TR MTA zapewnia długi czas pracy bez konieczności wymiany
- Kompatybilność z nożami SER 16 — montaż w standardowych oprawkach do gwintów zewnętrznych
Płytka znajduje zastosowanie w śrubach pociągowych obrabiarek CNC, prasach śrubowych i hydraulicznych, podnośnikach gwintowych oraz imadłach. Profesjonaliści z działów utrzymania ruchu cenią ją za uniwersalność i precyzję wykonania gwintu trapezowego. Zamów narzędzie, które usprawni produkcję elementów napędowych w Twoim zakładzie.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 2.0 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 2.0 mm |
|---|---|
| Liczba przejść | 6-13 |
Najczęściej zadawane pytania
1. W jakich materiałach można stosować płytkę 16 ER 2.0 TR MTA?
Płytka nadaje się do obróbki stali węglowych, stopowych i nierdzewnych oraz żeliwa. Gatunek MTA zapewnia trwałość przy toczeniu różnych rodzajów metali.
2. Co wyróżnia płytkę do gwintów trapezowych od standardowej płytki tokarskiej?
Płytka trapezowa ma kąt zarysu 30 stopni zgodny z DIN 103, podczas gdy zwykłe płytki ISO posiadają kąt 60 stopni. Różnica w profilu decyduje o zastosowaniu w mechanizmach napędowych.
3. Które normy obowiązują przy doborze płytek do gwintów trapezowych?
Podstawową normą jest DIN 103 określająca wymiary i tolerancje gwintu trapezowego symetrycznego. Płytki 16 ER TR spełniają wymagania tej normy dla skoków od 1,5 do 4 mm.
