Opis
Dane techniczne płytki do gwintów trapezowych zewnętrznych 22 ER 4 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 4 mm |
| Przykładowe zastosowanie | Tr 16x4; Tr 18x4; Tr 20x4 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

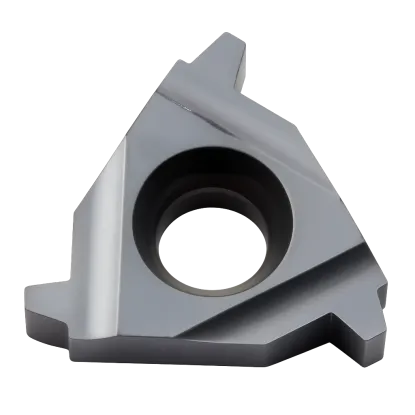

Płytka do gwintów trapezowych zewnętrznych 22 ER 4.0 TR MTA Horn – solidne rozwiązanie do produkcji śrub napędowych
Płytka do gwintów trapezowych 22 ER 4.0 TR marki Horn to węglikowe narzędzie skrawające przeznaczone do toczenia gwintów zewnętrznych o skoku 4 mm. Gatunek węglika MTA gwarantuje wysoką odporność na zużycie i stabilność wymiarową podczas intensywnej pracy. Narzędzie zgodne z DIN 103 pozwala na obróbkę trzech średnic: Tr 16×4, Tr 18×4 oraz Tr 20×4 — najpopularniejszych wymiarów w konstrukcjach podnośników i mechanizmów posuwowych.
Dlaczego warto wybrać płytkę 22 ER 4.0 TR Horn?
- Trzy kluczowe średnice Tr 16×4, Tr 18×4 i Tr 20×4 — pokrywają najczęściej stosowane wymiary gwintów w przemyśle maszynowym i dźwigowym
- Profil 30 stopni według DIN 103 — zapewnia pełną kompatybilność z nakrętkami trapezowymi i precyzyjne przenoszenie obciążeń
- Węglik spiekany MTA — dedykowany do stali konstrukcyjnych, nierdzewnych oraz żeliwa przy zachowaniu długiej żywotności
- Duży skok 4 mm — umożliwia realizację mechanizmów o wysokiej prędkości posuwu liniowego
- Mocowanie w oprawkach SER 22 — większy rozmiar płytki gwarantuje sztywność niezbędną przy głębokim skrawaniu
Płytka 22 ER 4.0 TR MTA Horn sprawdza się przy produkcji wrzecion do pras przemysłowych, śrub napędowych podnośników oraz prętów gwintowanych do maszyn CNC. Profesjonaliści doceniają ją za powtarzalność wyników i minimalne zużycie przy seriach produkcyjnych. Wybierz narzędzie, które zagwarantuje efektywność Twojej narzędziowni.
Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 4.0 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 4.0 mm |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Jakie materiały można obrabiać płytką 22 ER 4.0 TR MTA Horn?
Narzędzie doskonale radzi sobie ze stalami węglowymi, stopowymi i nierdzewnymi oraz z żeliwem. Gatunek MTA został opracowany z myślą o uniwersalnym zastosowaniu w metalach konstrukcyjnych.
2. Na czym polega różnica między płytką trapezową a metryczną?
Zasadnicza różnica dotyczy geometrii ostrza — płytki trapezowe posiadają kąt 30 stopni zgodny z DIN 103, natomiast płytki do gwintów metrycznych ISO mają profil 60 stopni. To determinuje ich zastosowanie w napędach ruchu liniowego.
3. Które średnice gwintów zewnętrznych obejmuje ta płytka?Płytka 22 ER 4.0 TR służy do toczenia trzech wymiarów gwintów trapezowych: Tr 16×4, Tr 18×4 oraz Tr 20×4 w standardzie DIN 103.
