Opis

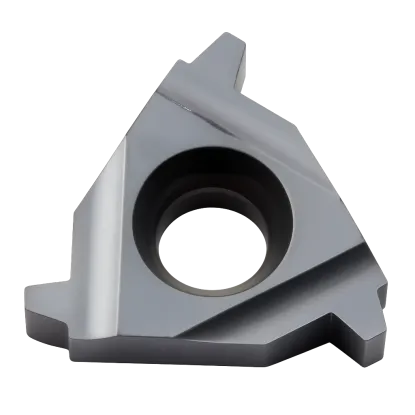

Płytka do gwintów trapezowych 16 ER 1,5 TR – pełny profil 30°
Dane techniczne płytki pełnoprofilowej do gwintu trapezowego o skoku 1,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 ER 1,5 TR MTA |
| Marka / indeks | Horn / 15165 |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | pełny, trapezowy Tr, kąt 30° |
| Skok | 1,5 mm |
| Wysokość zarysu | 0,90 mm |
| Klasa tolerancji gwintu | 7e |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 16 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Skok1,5 mm
Profilpełny Tr 30°
Głębokość0,90 mm
OprawkiSER 16
Płytka do gwintów trapezowych 16 ER 1,5 TR toczy pełny zarys gwintu zewnętrznego o skoku 1,5 mm: boki, dno i wierzchołki zwojów. Wykonasz nią gwinty Tr 8 × 1,5, Tr 9 × 1,5 i Tr 10 × 1,5. Pracuje w prawych oprawkach SER rozmiaru 16. Ma trzy naroża do wykorzystania po kolei.
Pełny profil Tr 30° – boki, dno i średnica gwintu
Płytka kończy wierzchołki zwojów w tym samym cyklu
Ta płytka
16 ER 1,5 TR – pełny profil
Wierzchołki ścięte na średnicy d.
Przekrój osiowy gwintu Tr 10 × 1,5 po ostatnim przejściu. Złoty kolor wyróżnia płytkę, czerwona linia – powierzchnie obrobione przez płytkę.
Zarys trapezowy ma boki pod kątem 30° oraz płaskie dno i wierzchołek. Wysokość zarysu gwintu zewnętrznego h3 wynosi 0,5 skoku plus luz wierzchołkowy ac = 0,15 mm, czyli 0,90 mm. Płytka toczy boki, dno i wierzchołki na średnicy gwintu w tym samym cyklu.
Gwint Tr 10 × 1,5 ma średnicę zewnętrzną 10 mm, podziałową d2 = d − 0,5 × P = 9,25 mm i rdzenia d3 = d − 2 × h3 = 8,2 mm (PN-ISO 2904). Tolerancję 7e podaje norma gwintów trapezowych. Wałek toczysz wcześniej z niewielkim naddatkiem. Za mała średnica zostawi wierzchołki bez obróbki, a zarys wyjdzie za płytki. Gotowy gwint sprawdź sprawdzianem pierścieniowym albo nakrętką.
Jak gwintuje płytka 16 ER 1,5 TR – przejścia, posuw i parametry
Posuw 1,5 mm na obrót i 5–11 coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – 1,5 mm posuwu
Wałek obraca się, a płytka przesuwa się wzdłuż osi o 1,5 mm na każdy obrót wrzeciona. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy. W ostatnich przejściach jej boczne krawędzie docinają wierzchołki na średnicę gwintu.
Schemat poglądowy przejść dla gwintu Tr 10 × 1,5. Linie pokazują kolejne położenia ostrza.
Kolejne przejścia do głębokości 0,90 mm
Głębokość 0,90 mm płytka osiąga w 5–11 przejściach; na początek przyjmij 8. Pierwsze przejście zbiera najwięcej materiału, ostatnie 0,05–0,08 mm. Dosuw prowadź po flance, pod kątem nieco mniejszym niż 15°, czyli połowa kąta zarysu: płytka skrawa wtedy głównie jednym bokiem.
Na końcu gwintu przy odsadzeniu zrób rowek wyjazdowy o szerokości co najmniej 1,6 mm i głębokości co najmniej 0,90 mm.
Prędkość skrawania gatunku MTA
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN do stali, stali nierdzewnych i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Obroty i posuw dla Tr 10 × 1,5
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,5 mm/obr.
Przykład: Tr 10 × 1,5 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 10) ≈ 3180 obr./min
vf = n × P = 3180 × 1,5
4770 mm/min
prędkość posuwu
d – średnica gwintu (10 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Kąt wzniosu linii śrubowej β liczysz ze wzoru tg β = P / (π × d), gdzie P to skok, a d średnica gwintu. Dla Tr 10 × 1,5: 1,5 / (π × 10) = 0,048, czyli β ≈ 2,73°. Standardowe podkładki oprawek gwintowych pochylają płytkę o 1–1,5°. Przy tym gwincie kąt jest większy, więc dobierz podkładkę o pochyleniu bliższym 2,7° według tabeli producenta oprawki.
Gwinty trapezowe o skoku 1,5 mm – od Tr 8 × 1,5 do Tr 10 × 1,5
Jedna płytka, wiele średnic o tym samym skoku
Średnice wałków w jednej skali. Zarys zęba i głębokość gwintu są takie same na każdym.
Skok i zarys zęba nie zależą od średnicy. Wysokość zarysu gwintu o skoku 1,5 mm wynosi zawsze 0,90 mm, zarówno dla Tr 8 × 1,5, jak i dla Tr 10 × 1,5. Średnicę gwintu wyznacza obrabiany wałek, a nie płytka.
Płytką 16 ER 1,5 TR wykonasz gwinty trapezowe z tablicy PN-ISO 2902 o skoku 1,5 mm.
| Grupa wg PN-ISO 2902 | Rozmiary gwintu o skoku 1,5 mm |
|---|---|
| Gwinty TrPN-ISO 2902, skok 1,5 mm | Tr 8Tr 9Tr 10× 1,5 |
Złotym polem wyróżniony Tr 10 × 1,5 – gwint z rysunków i przykładu obliczeń w tym opisie.
Dekoder oznaczenia 16 ER 1,5 TR – człon po członie
Rozmiar, strona pracy, skok, zarys i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 ER 1,5 TR
Rozmiar 16 to krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala; nie średnica gwintu. Wymiary X = 1,0 mm i Y = 1,1 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże odwzorowuje zarys trapezowy: kąt 30°, płaskie dno i luz wierzchołkowy ac = 0,15 mm.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
1,5
Skok gwintu
1,5 mm; jedna płytka na jeden skok.
TR
Zarys trapezowy Tr
Kąt 30°, pełny profil, klasa 7e.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Tylko skok 1,5 mm i gwint zewnętrzny
Zarys płytki pasuje do jednego skoku. Przy innym posuwie boki płytki nie pokryją się z bokami zwoju i gwint wyjdzie zniekształcony. Gwint wewnętrzny ma inną głębokość i promienie, dlatego wymaga płytki wewnętrznej w oprawce wewnętrznej.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16 lub SER 2525 M16. Płytka zewnętrzna prawa pracuje tylko w oprawce zewnętrznej prawej.
Płytka do gwintów trapezowych 16 ER 1,5 TR kończy gwint trapezowy o skoku 1,5 mm razem z wierzchołkami. Jedną płytką wykonasz 3 rozmiary, od Tr 8 × 1,5 do Tr 10 × 1,5, zawsze z tą samą wysokością zarysu 0,90 mm. Sprawdzi się przy śrubach pociągowych i nakrętkach o tym skoku.
16 ER 1,5 TR – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty trapezowe zewnętrzne o skoku 1,5 mm z tablicy PN-ISO 2902: Tr 8 × 1,5, Tr 9 × 1,5 i Tr 10 × 1,5.
Tak. Pełny profil ścina wierzchołki zwojów na średnicy zewnętrznej gwintu, np. 10 mm dla Tr 10 × 1,5. Wałek wystarczy wcześniej wytoczyć z niewielkim naddatkiem.
Wysokość zarysu wynosi 0,5 skoku plus luz wierzchołkowy ac: 0,75 + 0,15 = 0,90 mm (PN-ISO 2904). Jest taka sama dla każdej średnicy o tym skoku.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16, SER 2525 M16 lub SER 3232 P16.
Zwykle od 5 do 11 przejść; na początek przyjmij 8. W materiale twardszym dodaj przejścia, zamiast podnosić prędkość skrawania.
