Opis
Dane techniczne płytki do gwintów trapezowych wewnętrznych 16 IR 1,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 1,5 mm |
| Przykładowe zastosowanie | Tr 8×1.5, Tr 9×1.5, Tr 10×1.5 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

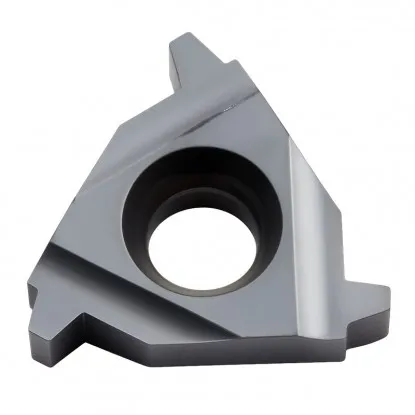

Płytka 16 IR 1.5 TR MTA Horn — kompaktowe narzędzie do drobnych gwintów trapezowych
Płytka do gwintów trapezowych wewnętrznych 16 IR 1.5 TR to specjalistyczne narzędzie węglikowe przeznaczone do toczenia małych nakrętek i tulei z gwintem trapezowym o skoku 1.5 mm. Gatunek MTA firmy Horn zapewnia wysoką trwałość krawędzi skrawającej podczas obróbki stali i żeliwa.
Kluczowe cechy płytki trapezowej 16 IR 1.5 TR
- Trzy średnice Tr 8×1.5, Tr 9×1.5 i Tr 10×1.5 — kompletny zakres drobnych gwintów wewnętrznych w jednym narzędziu
- Zarys 30 stopni zgodny z DIN 103 — gwarantuje prawidłowe współdziałanie ze śrubami trapezowymi
- Węglik MTA zoptymalizowany pod kąt stali — radzi sobie również z żeliwem szarym i sferoidalnym
- Drobny skok 1.5 mm — idealne rozwiązanie dla mechanizmów wymagających precyzyjnej regulacji
- Kompaktowy rozmiar 16 IR — umożliwia obróbkę otworów od minimalnej średnicy wymaganej przez oprawkę SIR/SNR
Ta płytka węglikowa trapezowa sprawdza się przy produkcji nakrętek do śrub pociągowych obrabiarek CNC, tulei pras oraz korpusów podnośników gwintowych. Zainwestuj w narzędzie, które spełni wymagania precyzyjnej obróbki — zamów płytkę tokarską DIN 103 od Horn.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 1,5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 1.5 mm |
|---|---|
| Liczba przejść | 5-11 |
Najczęściej zadawane pytania
1. Jakie wymiary gwintów wewnętrznych można wykonać płytką 16 IR 1.5 TR?
Narzędzie obejmuje trzy rozmiary: Tr 8×1.5, Tr 9×1.5 oraz Tr 10×1.5 — wszystkie zgodne z normą DIN 103.
2. Do jakich materiałów nadaje się gatunek węglika MTA?
Płytka sprawdza się w stalach węglowych i stopowych oraz żeliwie szarym i sferoidalnym.
3. W jakich zastosowaniach przemysłowych wykorzystuje się tak drobny skok trapezowy?
Gwinty o skoku 1.5 mm stosuje się w mechanizmach precyzyjnej regulacji, nakrętkach obrabiarek CNC i tuleiach pras wymagających dokładnego pozycjonowania.
