Opis
Dane techniczne płytki do gwintów trapezowych wewnętrznych 22 IR 4 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 4 mm |
| Przykładowe zastosowanie | Tr 16x4; Tr 18×4; Tr 20×4 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

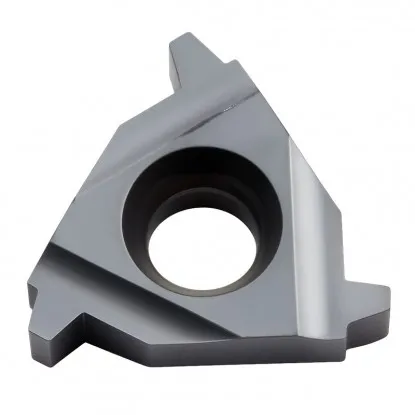

Płytka 22 IR 4 TR MTA Horn — wytrzymała konstrukcja do gwintów o dużym skoku
Płytka do gwintów trapezowych wewnętrznych 22 IR 4 TR to narzędzie węglikowe o powiększonych wymiarach, zaprojektowane do toczenia nakrętek i tulei z gwintem trapezowym o skoku 4 mm. Większy format płytki w połączeniu z węglikiem MTA od Horn zapewnia zwiększoną sztywność i stabilność podczas obróbki.
Dlaczego warto wybrać płytkę 22 IR 4 TR
- Trzy kluczowe średnice Tr 16×4, Tr 18×4 i Tr 20×4 — najpopularniejsze wymiary gwintów wewnętrznych o skoku 4 mm
- Zarys trapezowy 30 stopni wg DIN 103 — gwarancja prawidłowego zazębienia ze śrubami standardowymi
- Powiększony format 22 IR — większa płytka oznacza lepszą sztywność i mniejsze drgania przy głębokim gwintowaniu
- Skok 4 mm dla mechanizmów szybkiego posuwu — idealne rozwiązanie do podnośników i napędów liniowych
- Węglik MTA do stali i żeliwa — zachowuje ostrość krawędzi nawet przy długich seriach produkcyjnych
Płytka węglikowa trapezowa 22 IR 4 TR to niezawodny wybór przy produkcji nakrętek do śrub pociągowych CNC, tulei pras hydraulicznych oraz korpusów podnośników gwintowych. Zamów narzędzie gwarantujące precyzję i trwałość — płytkę tokarską DIN 103 od Horn.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 4 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 4 mm |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Które rozmiary gwintów trapezowych wewnętrznych obsługuje płytka 22 IR 4 TR?
Narzędzie pozwala wykonać trzy średnice: Tr 16×4, Tr 18×4 oraz Tr 20×4 zgodne z normą DIN 103.
2. Jaka jest przewaga płytki 22 IR nad mniejszym formatem 16 IR?
Większy rozmiar płytki zapewnia wyższą sztywność, co redukuje drgania i poprawia jakość powierzchni przy głębokich gwintach.
3. Do jakich zastosowań przemysłowych przeznaczony jest skok 4 mm?
Gwinty o skoku 4 mm stosuje się w mechanizmach wymagających szybkiego posuwu liniowego — podnośnikach, prasach i napędach śrubowych.
