Opis
Dane techniczne płytki do gwintów calowych wewnętrznych 14 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Wewnętrzny Prawy / Zewnętrzny Lewy |
| Skok płytki | 14 zwoi na cal - 14 TPI - Skok P=1,81 mm |
| Przykłady | G1/2", G5/8", G3/4", G7/8" |
| Kąt gwintu | 55 stopni |
| Okrąg wpisany w płytkę I.C. | 9,52 mm |
| Typ gwintu | G ( Calowo rurowy), BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów rurowych calowych G wewnętrznych 14 zwoi

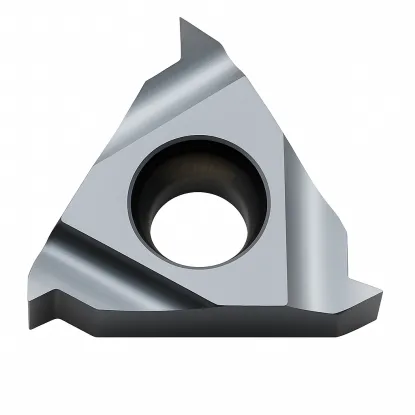

Płytka 16 IR 14 W MTA Horn to specjalistyczne narzędzie tokarskie do wykonywania gwintów wewnętrznych rurowych cylindrycznych o profilu calowym z 14 zwojami na cal. Płytka do gwintów wewnętrznych BSP z kątem zarysu 55° dedykowana do precyzyjnego toczenia gwintów cylindrycznych G w otworach armatur i instalacji hydraulicznych wymagających uszczelnienia zewnętrznego.
Najważniejsze zalety płytki 16 IR 14 W MTA
- Zakres gwintów rurowych calowych G – obsługuje gwinty G1/2", G5/8", G3/4" oraz G7/8" stosowane w armaturze i instalacjach pneumatycznych
- 14 zwoi na cal dla średnich rozmiarów – standardowy skok dla gwintów rurowych cylindrycznych zapewniający odpowiednią wytrzymałość połączeń w instalacjach hydraulicznych
- Płytka wewnętrzna serii 16 IR – konstrukcja umożliwia wytaczanie gwintów cylindrycznych w otworach z zachowaniem stabilności i precyzji profilu calowego
- Profil cylindryczny BSP – gwinty G nie zapewniają szczelności na gwincie, wymagają zastosowania uszczelek lub taśmy uszczelniającej
- Zastosowanie w instalacjach rurowych – niezawodne narzędzie do produkcji armatury, zaworów i złączek wymagających gwintów wewnętrznych calowych cylindrycznych
Płytka wybierana przez mechaników instalacji hydraulicznych i producentów armatury przemysłowej wykonujących gwinty rurowe cylindryczne na tokarce. Idealna do warsztatów serwisujących instalacje pneumatyczne oraz producentów zaworów i złączek hydraulicznych o średnich rozmiarach. Przygotuj dokładną średnicę otworu przed rozpoczęciem gwintowania.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 14 zwoi
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok TPI zwoje | 14 |
|---|---|
| Liczba przejść | 9-12 |
Najczęściej zadawane pytania
1. Do jakich wytaczaków pasuje płytka 16 IR 14 W MTA?
Płytka 16 IR 14 W montowana jest w wytaczakach wewnętrznych prawych wyposażonych w gniazdo typu 16 IR serii SIR. To narzędzie specjalistyczne dedykowane wyłącznie do wytaczania gwintów rurowych cylindrycznych w otworach armatur, zaworów i złączek hydraulicznych o rozmiarach G1/2" do G7/8".
2. Jakie gwinty rurowe wykonasz płytką 16 IR 14 W?
Płytka umożliwia toczenie gwintów rurowych cylindrycznych calowych oznaczonych literą G zgodnych z normą BSP (British Standard Pipe Parallel). Obsługuje rozmiary G1/2", G5/8", G3/4" oraz G7/8" o skoku 14 zwoi na cal. Gwinty te są cylindryczne i nie zapewniają szczelności na gwincie - wymagają zastosowania uszczelek, podkładek lub taśmy uszczelniającej PTFE.
3. Dlaczego gwinty G wymagają dodatkowego uszczelnienia?
Gwinty cylindryczne G nie są samouszczelniające w przeciwieństwie do gwintów stożkowych NPT. Szczelność połączenia uzyskuje się przez zastosowanie uszczelek płaskich, pierścieni uszczelniających O-ring lub taśmy PTFE. Sama powierzchnia gwintu cylindrycznego nie tworzy szczelnego styku pod ciśnieniem, dlatego zawsze wymaga dodatkowych materiałów uszczelniających.
4. Jak obliczyć wysokość zarysu gwintu rurowego 14 TPI?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
Dla gwintów 14 TPI: P = 25,4 / 14 = 1,814 mm, więc H1 = 1,16 mm
