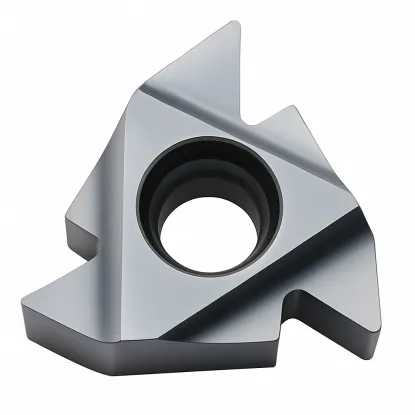

Płytka 11 ER A55 MTA Horn
19,68 zł brutto
Cena netto: 16,00 zł
Opis
Płytka do gwintów calowych 11 ER A55 – uniwersalny profil 55°
Dane techniczne płytki o profilu częściowym do gwintów od 48 do 16 zwojów na cal
| Dane techniczne | |
|---|---|
| Oznaczenie | 11 ER A55 MTA |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 55° |
| Zwoje na cal | 48–16 |
| Zakres skoków | 0,53–1,59 mm |
| Promień naroża | 0,05 mm |
| Rozmiar płytki | 11: krawędź 11 mm, IC 6,35 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 11, zastępczo lewe wewnętrzne SIL 11 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Kąt zarysu55°
Zakres skoków0,53–1,59 mm
Zwoje na cal48–16
OprawkiSER 11
Płytka do gwintów calowych 11 ER A55 toczy gwinty zewnętrzne o kącie zarysu 55° i od 48 do 16 zwojów na cal. Jedną płytką wykonasz gwinty rurowe G od G 1/16 do G 3/8 oraz gwinty Whitwortha BSW i BSF z tego zakresu. Pracuje w prawych oprawkach SER rozmiaru 11, a zastępczo także w lewych wytaczakach SIL 11. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 11 ER A55 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Wałek obraca się, a płytka w oprawce przesuwa się wzdłuż jego osi. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 1,337 mm przy gwincie G 1/4. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka A55 nie dotyka wierzchołków zwojów. Zostaje na nich średnica wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu G 1/4 (skok 1,337 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem nieco mniejszym niż 27,5°, czyli połowa kąta zarysu. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek A55 schodzi głębiej niż dno gwintu Whitwortha: przy G 1/4 ok. 1,01 mm zamiast 0,86 mm. Dosuw zakończ, gdy sprawdzian pierścieniowy albo nakrętka wchodzi na gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Zwoje na cal | 48 | 28 | 19 | 16 |
|---|---|---|---|---|
| Skok P [mm] (odpowiednik) | 0,53 | 0,91 | 1,34 | 1,59 |
| Liczba przejść | 3–6 | 4–8 | 6–10 | 5–11 |
Dla 28 i 19 zwojów na cal liczba przejść interpolowana z tabeli producenta.
Obroty i posuw dla G 1/4
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,337 mm/obr.
Przykład: G 1/4 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 13,157) ≈ 2420 obr./min
vf = n × P = 2420 × 1,337
3235 mm/min
prędkość posuwu
d – średnica gwintu (13,157 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 55° – od 48 do 16 zwojów na cal
Jeden kąt zarysu, wiele gwintów rurowych i Whitwortha
28 zwojów na cal – G 1/8
19 zwojów na cal – G 1/4
16 zwojów na cal – BSW 3/8"
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 55°, promień 0,05 mm.
Uniwersalna płytka 55° ma wierzchołek o promieniu 0,05 mm. Mieści się on w rowku gwintu o 28 zwojach na cal i w rowku o 16 zwojach na cal. Liczbę zwojów wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy gwint 55° z tego zakresu.
Kąt 55° mają gwinty rurowe G według ISO 228-1 i gwinty Whitwortha. Płytka wykona więc gwinty G od G 1/16 do G 3/8, gwinty BSW od 1/4" do 3/8" oraz BSF od 1/4" do 9/16". Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednej liczby zwojów na cal.
| Zwoje na cal | 28 | 20 | 19 | 18 | 16 |
|---|---|---|---|---|---|
| Gwint rurowy G | G 1/16, G 1/8 | — | G 1/4, G 3/8 | — | — |
| Gwint BSW | — | 1/4" | — | 5/16" | 3/8" |
A55 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 11 ER A55
Płytka obrabia boki i dno rowka w zakresie od 48 do 16 zwojów na cal. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 11 ER 19 W
Płytka toczy boki oraz zaokrąglone dno i wierzchołki gwintu o 19 zwojach na cal. Zaokrąglenia powstają w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 11 ER A55 | Pełny profil W |
|---|---|---|
| Zakres skoku | od 48 do 16 zwojów na cal | jedna liczba zwojów, np. 19 |
| Wierzchołek gwintu | średnica wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie wałka | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,05 mm | zgodny z zarysem Whitwortha danego skoku |
| Głębokość rowka przy G 1/4 | ok. 1,01 mm, głębiej niż zarys Whitwortha | 0,86 mm, jak zarys Whitwortha |
| Płytki na 48–16 zwojów na cal | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. A55 zostawia wierzchołki takie, jaką średnicę wytoczysz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys Whitwortha.
Średnica i dno gwintu przy płytce A55
Przed gwintowaniem wytocz średnicę zewnętrzną na wymiar gwintu, np. G 1/4 w klasie A: 12,907–13,157 mm. Naroże o promieniu 0,05 mm daje dno ostrzejsze niż zarys Whitwortha, który zaokrągla dno promieniem 0,137 skoku (0,18 mm przy G 1/4). Gdzie liczy się pełny zarys, wybierz płytkę pełnoprofilową W na daną liczbę zwojów.
Dekoder oznaczenia 11 ER A55 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 11 ER A55
Liczba 11 oznacza rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany IC 6,35 mm, czyli 1/4 cala. Nie jest to średnica gwintu. Wymiary X = 0,8 mm i Y = 0,9 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 55° i promień 0,05 mm.
11
Rozmiar płytki
Krawędź 11 mm, IC 6,35 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
A55
Profil częściowy 55°
Od 48 do 16 zwojów na cal.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 11, np. SER 1010 H11, SER 1212 K11 lub SER 1212 M11. Kształt płytki jest taki sam jak płytki wewnętrznej lewej 11 IL, dlatego zastępczo zamocujesz ją w lewym wytaczaku SIL 11 i wytoczysz nią gwint w otworze. Do stałej pracy w otworach przeznaczone są płytki wewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów calowych 11 ER A55 łączy w jednym ostrzu gwinty od 48 do 16 zwojów na cal o kącie 55°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów rurowych G i Whitwortha. Wymaga średnicy przygotowanej wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
11 ER A55 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty zewnętrzne o kącie 55° od 48 do 16 zwojów na cal: gwinty rurowe G od G 1/16 do G 3/8, gwinty Whitwortha BSW od 1/4" do 3/8" oraz BSF od 1/4" do 9/16".
Wytocz średnicę zewnętrzną na wymiar gwintu, np. G 1/4 w klasie A: 12,907–13,157 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 11, np. SER 0808 H11, SER 1010 H11, SER 1212 K11 lub SER 1212 M11. Ma ten sam kształt co płytka wewnętrzna lewa 11 IL, więc zastępczo pasuje też do lewych wytaczaków SIL 11.
Liczba przejść rośnie ze skokiem: 4–8 przy 28 zwojach na cal, 6–10 przy 19 zwojach na cal i 5–11 przy 16 zwojach na cal. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia. Część wartości interpolowano z tabeli producenta.
To rozmiar płytki: krawędź o długości 11 mm i okrąg wpisany 6,35 mm (1/4 cala). Średnicę gwintu wyznacza obrabiany wałek, dlatego płytką 11 ER A55 toczysz zarówno G 1/16, jak i G 3/8.
