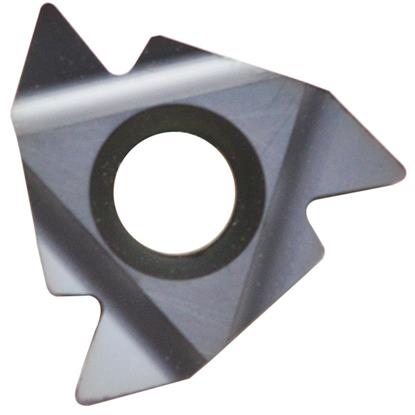

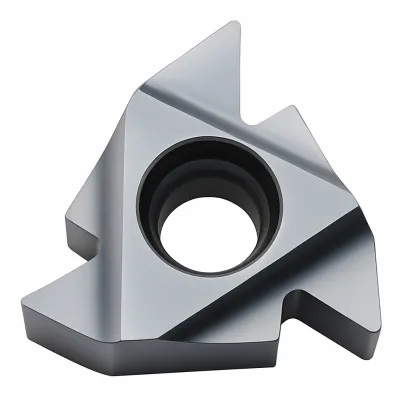

Płytka do gwintów metrycznych 0,5-1,5 mm 11 ER A60 Fanar - nr. 1
search
  • Płytka do gwintów metrycznych 0,5-1,5 mm 11 ER A60 Fanar - nr. 1
  • Płytka do gwintów metrycznych 0,5-1,5 mm 11 ER A60 Fanar - nr. 3
  • Płytka do gwintów metrycznych 0,5-1,5 mm 11 ER A60 Fanar - nr. 4

Płytka 11 ER A60 BMA Fanar

Fanar Narzędzia Fanar Narzędzia
0000011121
54,12 zł brutto

Cena netto: 44,00 zł

Wysyłamy w 24h
Ostatnie sztuki w magazynie 2 szt.
Ostatnie sztuki w magazynie 2 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne płytki do gwintów metrycznych 11 ER zewnętrznych 0,5-1,5 mm

Dane techniczne
Długość boku L 11 mm
Profil gwintu 60 stopni
Typ płytki Gwint Metryczny Zewnętrzny Prawy/ Wewnętrzny lewy
Zakres skoku gwintu P 0,5 do 1,5 mm
Zastosowanie M3, M4, M5, M6, M8, M10
Profil gwintu niepełny ISO
Gatunek węglika MTA Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
płytka do gwintów wymiary

Płytka do gwintów metrycznych zewnętrznych prawa 11 ER A60

Płytka do gwintu 11 ER A60 BMA to kompaktowe narzędzie skrawające z profilem sześćdziesiątstopniowym do wykonywania gwintów średnich i drobnych na tokarce w zakresie skoków 0,5-1,5 mm. Płytka do gwintów metrycznych zewnętrznych serii jedenaście łączy uniwersalność zastosowania z precyzją obróbki dzięki mniejszym wymiarom zapewniającym stabilność przy średnich gwintach z drobnymi skokami.

Najważniejsze zalety płytki 11 ER A60 BMA

  • Szeroki zakres gwintów drobnozwojnych – wykonasz gwinty M3, M4, M5, M6, M8, M10 oraz wszystkie drobnozwojne o skoku od pół do półtora milimetra
  • Profil uniwersalny sześćdziesiąt stopni – obsługuje gwinty metryczne oraz amerykańskie UNC, UNF, UNEF w zakresie drobnych skoków
  • Zastosowanie zamienne – płytka działa jako zewnętrzna prawna i wewnętrzna lewa po montażu w odpowiedniej oprawce tokarskiej
  • Ekonomiczne rozwiązanie – jeden wymiar płytki pokrywa wszystkie skoki od pół do półtora milimetra bez konieczności zmiany narzędzia

Płytka doceniana przez mechaników wykonujących gwinty drobnozwojne w produkcji elementów precyzyjnych oraz naprawach. Idealna do warsztatów wymagających częstej zmiany między średnimi gwintami zwykłymi a drobnozwojnymi. Pamiętaj o przygotowaniu średnicy nominalnej przed rozpoczęciem gwintowania na tokarce.

Parametry skrawania dla płytki wewnętrznej prawej 11 ER skok 0,5- 1,5 mm

Symbol ISOMateriałPrędkość skrawania Vc [m/min]
P Stal 50-180
M Stal nierdzewna 50-90
K Żeliwo 65-120
N Aluminium i materiały nieżelazne 90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]0,5-[48]0,8-[32]10-[24]1,25-[20]1,5-[16]
Liczba przejść 3-6 4-7 4-9 6-10 5-11

Najczęściej zadawane pytania

1. W jakich nożach tokarskich stosuje się płytkę 11 ER A60?

Płytka montowana jest w nożach zewnętrznych prawych z gniazdem serii jedenaście oraz w wytaczakach wewnętrznych lewych przystosowanych do płytek jedenaście.

2. Jakie gwinty można wykonywać płytką 11 ER A60 BMA?

Płytka obsługuje gwinty metryczne zwykłe i drobnozwojne M3, M4, M5, M6, M8 oraz M10 o skoku od pół do półtora milimetra. Profil sześćdziesiąt stopni umożliwia również toczenie gwintów amerykańskich UNC, UNF i UNEF o drobnych skokach, co czyni ją uniwersalnym narzędziem warsztatowym.

3. Dlaczego profil A60 wymaga przygotowania średnicy wałka?

Profil częściowy A sześćdziesiąt stopni formuje wyłącznie boczne powierzchnie gwintu pod kątem sześćdziesięciu stopni bez kształtowania wierzchołków zwojów. Przed toczeniem gwintu konieczne jest dokładne wytoczenie średnicy zewnętrznej operacją toczenia, ponieważ płytka nie obejmuje obróbki wykańczającej powierzchni cylindrycznej poza zarysem samego gwintu.

4. Jaka obliczyć wysokość zarysu gwintu toczonego?

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P

Czytaj dalej
