Opis
Dane techniczne płytki do gwintów metrycznych wewnętrznych 1,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy/ Zewnętrzny Lewy |
| Zakres skoku gwintu P | 1,5 mm |
| Zastosowanie | M10; M12x1,5; M14x1,5; M16x1,5; M18x1,5; M20x1,5; M22x1,5; M24x1,5; M25x1,5; M26x1,5; M27x1,5; M28x1,5; M30x1,5; M32x1,5; M33x1,5; M34x1,5; M35x1,5; M36x1,5; M38x1,5; M39x1,5; M40x1,5; M42x1,5; M45x1,5; M48x1,5; M50x1,5 |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów metrycznych wewnętrznych o skoku 1,5 mm

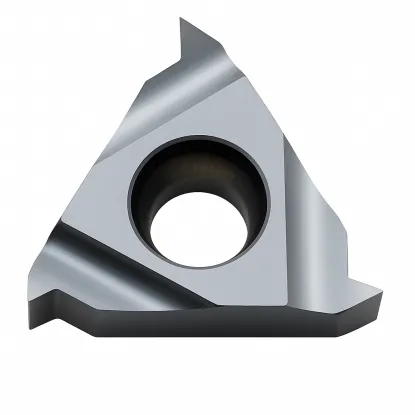

Płytka do gwintów 16 IR 1,5 ISO BMA to wszechstronne narzędzie do gwintowania wewnętrznego. Służy do wykonywania gwintów metrycznych wewnętrznych prawych o skoku 1,5 mm na tokarce. Przeznaczona do gwintów zgodnych z normą ISO 68-1, posiada pełny profil 60 stopni.
Umożliwia wykonanie gwintu metrycznego M10 oraz drobnozwojnych M12x1,5, M14x1,5, M16x1,5, M18x1,5, M20x1,5, M22x1,5, M24x1,5, M25x1,5, M26x1,5, M27x1,5, M28x1,5, M30x1,5, M32x1,5, M33x1,5, M34x1,5, M35x1,5, M36x1,5, M38x1,5, M39x1,5, M40x1,5, M42x1,5, M45x1,5, M48x1,5, M50x1,5. Zamiennie służy jako płytka zewnętrzna lewa przy właściwym montażu. Gatunek BMA zapewnia wysoką odporność na zużycie i długą żywotność.
Najważniejsze zalety płytki 16 IR 1,5 ISO BMA
- Pełny profil gwintu 60 stopni zapewnia doskonałą jakość i powtarzalność obróbki
- Niezwykle szeroki zakres średnic od M10 do M50x1,5 jedną płytką
- Uniwersalne zastosowanie do gwintów metrycznych i drobnozwojnych o skoku 1,5 mm
- Możliwość zamiennego stosowania jako wewnętrzna prawa i zewnętrzna lewa płytka
- Gatunek BMA zapewnia wysoką twardość i stabilną pracę w różnych warunkach
Płytka doceniana jest przez specjalistów za uniwersalność gwintowania wewnętrznego na tokarce szerokiej gamy średnic. Sprawdzi się podczas produkcji elementów maszynowych, konstrukcji mechanicznych, napraw przemysłowych i wytwarzania części gwintowanych. Idealna do warsztatów mechanicznych, produkcji seryjnej i serwisów technicznych wymagających elastyczności. Postaw na sprawdzone rozwiązanie w obróbce gwintów metrycznych o skoku 1,5 mm. Zamów płytkę, która usprawni gwintowanie wewnętrzne w Twoim warsztacie.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 1,5 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 1,5 |
|---|---|
| Liczba przejść | 5-11 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 16 IR 1,5 ISO BMA?
Płytka jest przeznaczona do gwintów metrycznych i drobnozwojnych wewnętrznych o skoku 1,5 mm. Posiada pełny profil z kątem wierzchołkowym 60 stopni zgodny z ISO 68-1. Możesz wykonać nią gwint metryczny M10 oraz drobnozwojne od M12x1,5 do M50x1,5. To wyjątkowo szeroki zakres średnic obsługiwany jedną płytką o skoku 1,5 mm.
2. Czy płytka obsługuje też gwinty zewnętrzne?
Tak, płytka 16 IR 1,5 ISO BMA może być stosowana zamiennie. Z odpowiednim nożem tokarskim pracuje jako zewnętrzna lewa płytka. Wymaga to właściwej oprawki i poprawnego ustawienia geometrii narzędzia. To czyni ją wszechstronnym rozwiązaniem dla różnych typów gwintowania.
3. Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
W przypadku tego skoku to: H1=0,54*1,5mm=0,81 mm
