Opis
Dane techniczne płytki do gwintów metrycznych wewnętrznych 0,5-3,0 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint metryczny wewnętrzny prawy/ zewnętrzny lewy |
| Zakres skoków gwintu P | 0,5 do 3,0 mm |
| Zastosowanie | M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27 |
| Profil gwintu | niepełny ISO |
| Gatunek węglika BMA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

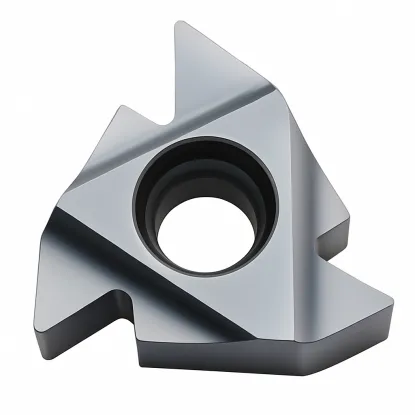

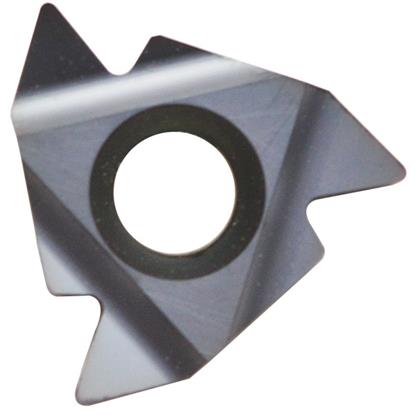

Płytka do gwintów metrycznych wewnętrznych AG60
Płytka do gwintów 16 IR AG60 BMA to elastyczne narzędzie gwintowania wewnętrznego. Tworzy gwinty metryczne wewnętrzne prawe w szerokim zakresie skoków na tokarce. Profil częściowy AG60 z kątem 60 stopni obsługuje różne skoki. Zgodność z normą ISO zapewnia wymiary standardowe gwintów metrycznych.
Jedno ostrze zastępuje szereg płytek o pełnym profilu różnych skoków. Wykorzystanie w uchwycie zewnętrznym daje funkcję płytki lewej. Węglik BMA wyróżnia się twardością i wytrzymałością eksploatacyjną. Ekonomiczne rozwiązanie dla zakładów pracujących z wieloma skokami gwintów metrycznych wewnętrznych.
Najważniejsze zalety płytki 16 IR AG60 BMA
- Profil częściowy AG60 redukuje liczbę narzędzi w magazynie warsztatu
- Kąt 60 stopni standardowy dla wszystkich gwintów metrycznych ISO
- Węglik BMA oferuje długą eksploatację w trudnych warunkach produkcyjnych
- Uniwersalność skoków eliminuje przestoje związane z wymianą narzędzi
- Możliwość pracy jako płytka wewnętrzna prawa lub zewnętrzna lewa
Narzędzie wykorzystywane w gwintowaniu otworów metrycznych na tokarce różnych konfiguracji. Mechanika precyzyjna, produkcja elementów stalowych, serwis maszyn to główne zastosowania. Warsztaty wieloasortymentowe doceniają redukcję kosztów magazynowania narzędzi. Gatunek BMA zapewnia stabilność wymiarową w intensywnej produkcji seryjnej. Postaw na płytkę uniwersalną, która upraszcza zarządzanie narzędziami w warsztacie.
Parametry skrawania dla płytki 16 IR AG60 Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 0,5 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Najczęściej zadawane pytania
1. Jakie gwinty wykonasz płytką 16 IR AG60 BMA?
Narzędzie obsługuje gwinty metryczne wewnętrzne zgodne z ISO. Profil AG60 o kącie 60 stopni działa w zakresie różnych skoków. Uniwersalność profilu częściowego zastępuje wiele płytek pełnoprofilowych. Jeden element magazynowy obsługuje szeroki zakres średnic gwintów metrycznych.
2. Dlaczego profil AG60 zamiast pełnego profilu?
AG60 to profil uniwersalny dla różnych skoków metrycznych w jednym zakresie. Płytka pełnoprofilowa działa tylko dla konkretnego jednego skoku gwintu. Uniwersalność redukuje koszty magazynowania i upraszcza logistykę narzędziową. Idealne dla warsztatów o zróżnicowanym portfelu zamówień produkcyjnych.
3. Jak wykorzystać płytkę w obróbce zewnętrznej?
Płytka IR funkcjonuje w układzie zewnętrznym lewym z dedykowaną oprawką. Geometria mocowania i kąt natarcia wymagają precyzyjnego dostosowania. Uniwersalność montażu zwiększa ekonomiczność inwestycji w jedno narzędzie. Redukcja liczby pozycji magazynowych obniża koszty operacyjne warsztatu.
4. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
Dla gwintów metrycznych o kącie 60 stopni: H1 = 0,54127 * P
