Opis
Dane techniczne płytki do gwintów calowych zewnętrznych 11 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Wewnętrzny Prawy / Zewnętrzny Lewy |
| Skok płytki | 11 zwoi na cal - 19 TPI - Skok P=2,31 mm |
| Przykłady | G1", G1.1/8", G1.1/4", G1.3/8", G1.1/2", G1.3/4", G2", G2.1/4", G2.1/2", G2.3/4" oraz G3" |
| Kąt gwintu | 55 stopni |
| Okrąg wpisany w płytkę I.C. | 9,52 mm |
| Typ gwintu | G ( Calowo rurowy), BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów rurowych 11 zwoi cylindrycznych BSP G wewnętrznych

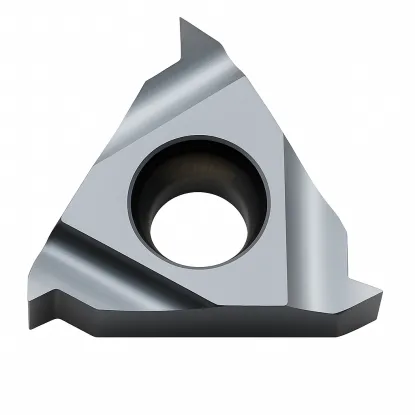

Płytka 16 IR 11 W MTA Horn to specjalistyczne narzędzie tokarskie do wykonywania gwintów wewnętrznych rurowych o profilu Whitwortha z 11 zwojami na cal. Płytka do gwintów calowych wewnętrznych z kątem zarysu 55° dedykowana do precyzyjnego toczenia gwintów cylindrycznych BSP w otworach instalacji hydraulicznych i pneumatycznych na tokarce.
Najważniejsze zalety płytki 16 IR 11 W MTA- Pełny zakres gwintów rurowych G – obsługuje od G1" przez G1.1/8", G1.1/4", G1.3/8", G1.1/2", G1.3/4", G2", G2.1/4", G2.1/2", G2.3/4" do G3"
- Profil Whitwortha 55 stopni – dedykowany kąt zarysu zgodny z normą BSP zapewniający precyzyjne odwzorowanie profilu gwintu rurowego cylindrycznego
- Płytka wewnętrzna serii 16 IR – konstrukcja umożliwia wytaczanie gwintów w otworach przelotowych i nieprzelotowych z zachowaniem stabilności skrawania
- 11 zwoi na cal – standardowy skok dla gwintów rurowych wielkości od 1 do 3 cali gwarantujący kompatybilność z armaturą
- Zastosowanie w hydraulice i pneumatyce – niezawodne narzędzie do produkcji i naprawy połączeń gwintowych w instalacjach przemysłowych
Płytka ceniona przez hydraulików i mechaników instalacji przemysłowych wykonujących gwinty rurowe cylindryczne na tokarce. Idealna do warsztatów serwisujących armaturę przemysłową oraz producentów elementów hydraulicznych wymagających gwintów wewnętrznych BSP. Upewnij się że średnica otworu jest przygotowana przed rozpoczęciem gwintowania.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 11 zwoi
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok TPI zwoje | 11 |
|---|---|
| Liczba przejść | 7-14 |
Najczęściej zadawane pytania
1. Do jakich wytaczaków tokarskich pasuje płytka 16 IR 11 W MTA?
Płytka 16 IR 11 W montowana jest w wytaczakach wewnętrznych prawych wyposażonych w gniazdo typu 16 IR serii SIR. Ze względu na konstrukcję dedykowaną do gwintów wewnętrznych, płytka ta nie współpracuje z nożami zewnętrznymi - jest to narzędzie specjalistyczne wyłącznie do wytaczania gwintów rurowych cylindrycznych w otworach.
2. Jakiego rodzaju gwinty rurowe można wykonać płytką 16 IR 11 W?
Płytka umożliwia toczenie gwintów rurowych cylindrycznych calowych oznaczonych literą G zgodnych z normą BSP (British Standard Pipe Parallel). Obsługuje pełen zakres od G1" do G3" o standardowym skoku 11 zwoi na cal stosowanym w instalacjach hydraulicznych, pneumatycznych i gazowych. Gwinty te są używane w armaturze przemysłowej, zaworach i złączkach.
3. Czym różnią się gwinty calowe G od gwintów NPT?
Gwinty G są cylindryczne (równoległe) o kącie zarysu 55° i służą do połączeń uszczelnianych podkładkami lub uszczelkami. Gwinty NPT są stożkowe o kącie 60° i uszczelniają się samodzielnie przez docisk stożków. Płytka 11 W nadaje się wyłącznie do gwintów cylindrycznych G - do NPT wymagane są specjalne płytki ze stożkiem.
4. Jak obliczyć wysokość zarysu gwintu rurowego calowego?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
Dla gwintów 11 TPI: P = 25,4 / 11 = 2,309 mm, więc H1 = 1,48 mm
