Opis
Dane techniczne płytki do gwintów metrycznych wewnętrznych 14 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Zewnętrzny Prawy |
| Skok płytki | 14 zwoi na cal - 14 TPI - Skok P=1,814 mm |
| Przykłady | G.1/2", G.5/8", G.3/4", G7/8" |
| Kąt gwintu | 55 stopni |
| Okrąg wpisany w płytkę I.C. | 9,52 mm |
| Typ gwintu | G ( Calowo rurowy) DIN ISO 228, BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów metrycznych wewnętrznych prawa o skoku 14 W

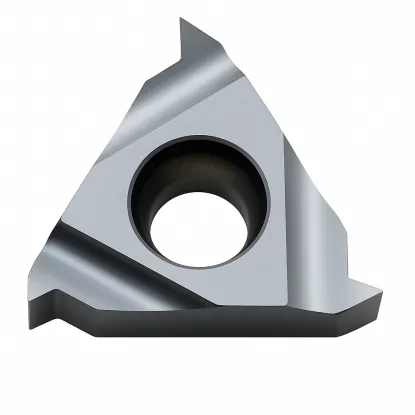

Płytka tokarska 16 IR 14 W BMA Fanar to specjalistyczna płytka tokarska do precyzyjnego toczenia gwintów calowych o profilu Whitwortha i BSP (G) o kącie zarysu 55 stopni. Pełny profil zarysu gwarantuje zgodność z normami i wysoką jakość powierzchni, a geometria „14 W” jest dedykowana średnicom, w których gwint ma 14 zwojów na cal (14 TPI).
Wykonana z węglika spiekanego gatunku BMA, płytka tokarska zapewnia odporność na zużycie oraz stabilność procesu w obróbce stali węglowych, stopowych, żeliwa i stali nierdzewnych. Przeznaczona do noży tokarskich prawych wewnętrznych z gniazdem 16 IR (mocowanie śrubą Torx), co zapewnia sztywność i powtarzalność obróbki.
- Gwinty G (BSP) o 14 TPI – G 1/2", G 5/8", G 3/4", G 7/8".
- Gwint Whitwortha BSW – 55 stopni, norma BS 84; warianty 14 TPI zależnie od średnicy nominalnej.
- Gwint Whitwortha BSF – 55 stopni, norma BS 84; drobnozwojowe warianty 14 TPI dla wybranych rozmiarów.
- Pełny profil gwintu – wierne odwzorowanie podstawy i wierzchołka zwoju zapewnia zgodność z normą i gładką powierzchnię.
- Stabilność procesu – rozmiar 16 i sztywne mocowanie zwiększają produktywność i ograniczają konieczność częstej wymiany płytki.
- Wysoka trwałość – gatunek BMA podnosi odporność na ścieranie w szerokim spektrum materiałów.
- Dopasowanie do właściwych TPI – „14 W” przeznaczone dla średnic 14 TPI; większe rozmiary G (np. 1", 1 1/4", 1 1/2", 2") wymagają płytek dla 11 TPI.
Płytka tokarska 16 IR 14 W BMA Fanar to precyzyjne rozwiązanie do gwintów wewnętrznych w średnicach BSP i Whitwortha, w których obowiązuje skok 14 TPI.
Wzór na wysokość zarysu gwintu [mm]
Wysokość zarysu gwintu H1 [mm]
H1=0,54127*P
gdzie:
- H1 - Wysokość zarysu gwintu podany w [mm]
- P - skok gwintu podany w [mm]
