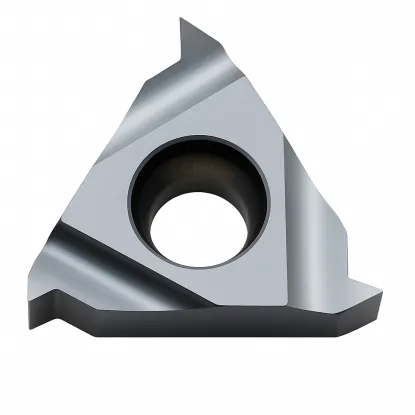

Płytka 16 IR 1,75 ISO BMA Fanar

Producent: Fanar Narzędzia

kod produktu: 0000010833

56,58 zł brutto

Cena netto: 46,00 zł

Wysyłamy w 24h

w magazynie > 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
POWIĄZANE PRODUKTY
Dostawa

Opis

Dane techniczne płytki do gwintów metrycznych wewnętrznych 1,75 mm

Dane techniczne
Długość boku L	16 mm
Profil gwintu	60 stopni
Typ płytki	Gwint Metryczny Wewnętrzny Prawy/ Zewnętrzny Lewy
Zakres skoku gwintu P	1,75 mm
Przykładowe zastosowanie	M12
Profil gwintu	Pełny ISO
Gatunek węglika MTA	Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych

Płytka do gwintów metrycznych wewnętrznych o skoku 1,75 mm

Płytka do gwintów 16 IR 1,75 ISO BMA to narzędzie do gwintowania wewnętrznego. Służy do wykonywania gwintów metrycznych wewnętrznych prawych o skoku 1,75 mm na tokarce. Przeznaczona do gwintów zgodnych z normą ISO, posiada pełny profil 60 stopni.

Umożliwia wykonanie gwintu metrycznego M12 oraz każdego innego gwintu o skoku 1,75mm. W odpowiedniej oprawce wykorzystasz ją do gwintowania zewnętrznego lewego. Gatunek BMA zapewnia wysoką twardość i odporność na zużycie w trudnych warunkach.

Najważniejsze zalety płytki 16 IR 1,75 mm ISO BMA

Pełny profil gwintu 60 stopni zapewnia najwyższą jakość i precyzję obróbki
Uniwersalne zastosowanie do gwintów metrycznych i drobnozwojnych o skoku 1,75 mm
Możliwość zamiennego stosowania jako wewnętrzna prawa i zewnętrzna lewa płytka
Gatunek BMA zapewnia wysoką twardość i niezawodność w wymagających warunkach

Płytka doceniana jest przez specjalistów za uniwersalność gwintowania wewnętrznego na tokarce różnych średnic. Sprawdzi się podczas produkcji elementów maszynowych, konstrukcji mechanicznych, napraw urządzeń i wytwarzania części gwintowanych. Idealna do warsztatów mechanicznych, produkcji seryjnej i serwisów technicznych wymagających trwałych narzędzi. Postaw na sprawdzone rozwiązanie w obróbce gwintów metrycznych o skoku 1,75 mm. Zamów płytkę BMA, która zapewni stabilność gwintowania wewnętrznego w Twoim warsztacie.

Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 1,75 mm

Symbol ISO	Materiał	Prędkość skrawania Vc [m/min]
P	Stal	50-180
M	Stal nierdzewna	50-90
K	Żeliwo	65-120
N	Aluminium i materiały nieżelazne	90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm	1,75
Liczba przejść	9-12

Najczęściej zadawane pytania

1. Do jakich gwintów nadaje się płytka 16 IR 1,75 ISO BMA?

Płytka jest przeznaczona do gwintów metrycznych i drobnozwojnych wewnętrznych o skoku 1,75 mm. Posiada pełny profil z kątem wierzchołkowym 60 stopni zgodny z ISO 68-1. Możesz wykonać nią gwint metryczny M12 oraz drobnozwojne od M14x1,75 do M48x1,75. To szeroki zakres średnic obsługiwany jedną płytką o skoku 1,75 mm.

2. Jakie są zalety gatunku BMA?

Gatunek BMA to węglik spiekany charakteryzujący się wysoką twardością. Zapewnia doskonałą odporność na zużycie i stabilną pracę. Sprawdza się w obróbce stali konstrukcyjnej, żeliwa i staliwa. Idealny dla produkcji seryjnej wymagającej niezawodności i długiej żywotności narzędzia.

3. Czy płytka nadaje się do gwintowania zewnętrznego?

Tak, płytka 16 IR 1,75 ISO BMA może być stosowana zamiennie. W odpowiedniej oprawce zewnętrznej pracuje jako płytka lewa. Wymaga to właściwego zamocowania i ustawienia geometrii narzędzia tokarskiego. To czyni ją elastycznym rozwiązaniem dla różnych typów gwintowania.

4. Jaka jest wysokość zarysu gwintu toczonego

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
W przypadku tego skoku to: H1=0,54*1,75mm= 0,94 mm
